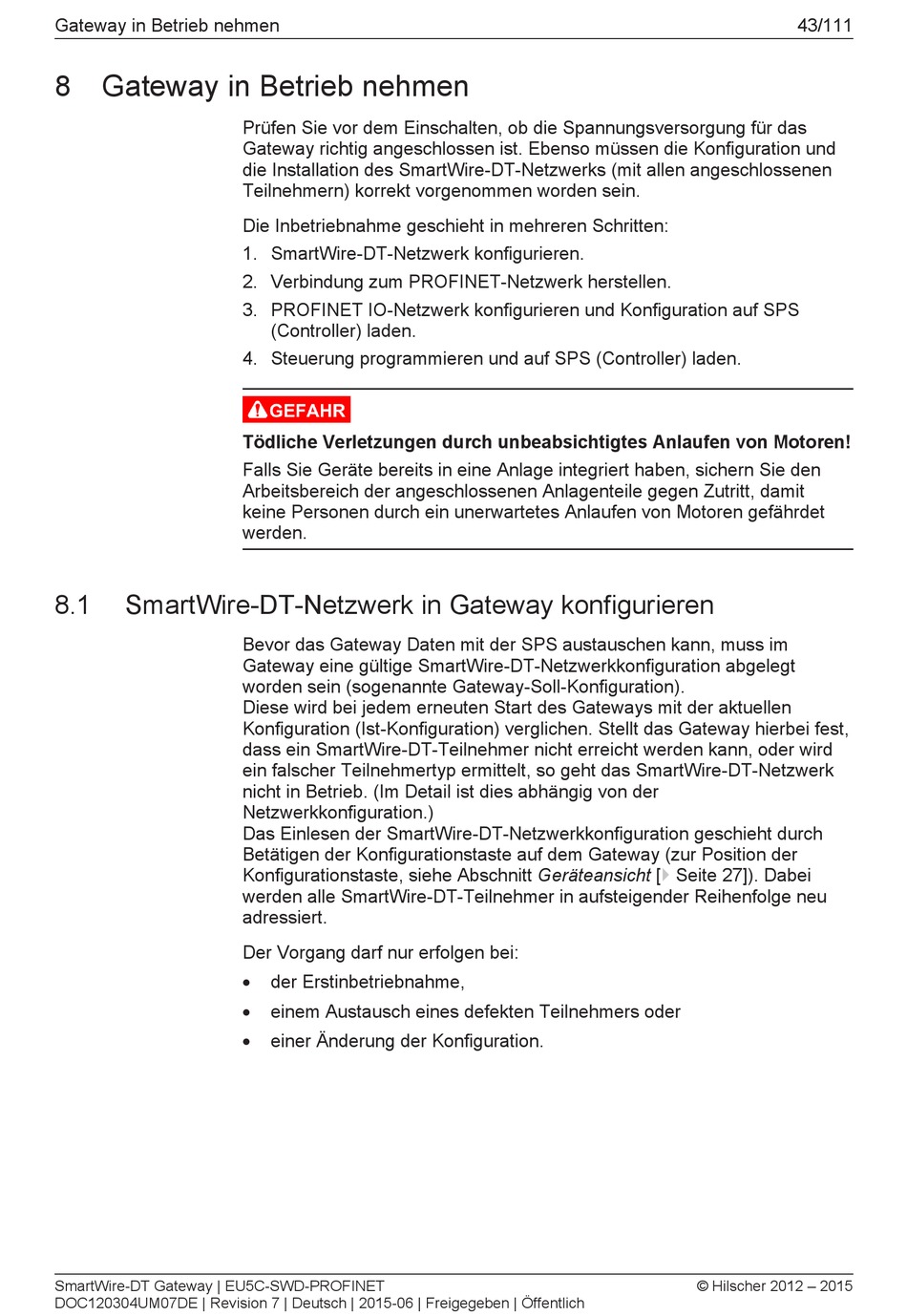

Gateway in Betrieb nehmen
8 Gateway in Betrieb nehmen
8.1 SmartWire­DT­Netzwerk in Gateway konfigurieren
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Prüfen Sie vor dem Einschalten, ob die Spannungsversorgung für das
Gateway richtig angeschlossen ist. Ebenso müssen die Konfiguration und
die Installation des SmartWire­DT­Netzwerks (mit allen angeschlossenen
Teilnehmern) korrekt vorgenommen worden sein.
Die Inbetriebnahme geschieht in mehreren Schritten:
1. SmartWire­DT­Netzwerk konfigurieren.
2. Verbindung zum PROFINET­Netzwerk herstellen.
3. PROFINET IO­Netzwerk konfigurieren und Konfiguration auf SPS
(Controller) laden.
4. Steuerung programmieren und auf SPS (Controller) laden.
Tödliche Verletzungen durch unbeabsichtigtes Anlaufen von Motoren!
Falls Sie Geräte bereits in eine Anlage integriert haben, sichern Sie den
Arbeitsbereich der angeschlossenen Anlagenteile gegen Zutritt, damit
keine Personen durch ein unerwartetes Anlaufen von Motoren gefährdet
werden.
Bevor das Gateway Daten mit der SPS austauschen kann, muss im
Gateway eine gültige SmartWire­DT­Netzwerkkonfiguration abgelegt
worden sein (sogenannte Gateway­Soll­Konfiguration).
Diese wird bei jedem erneuten Start des Gateways mit der aktuellen
Konfiguration (Ist­Konfiguration) verglichen. Stellt das Gateway hierbei fest,
dass ein SmartWire­DT­Teilnehmer nicht erreicht werden kann, oder wird
ein falscher Teilnehmertyp ermittelt, so geht das SmartWire­DT­Netzwerk
nicht in Betrieb. (Im Detail ist dies abhängig von der
Netzwerkkonfiguration.)
Das Einlesen der SmartWire­DT­Netzwerkkonfiguration geschieht durch
Betätigen der Konfigurationstaste auf dem Gateway (zur Position der
Konfigurationstaste, siehe Abschnitt Geräteansicht [} Seite 27]). Dabei
werden alle SmartWire­DT­Teilnehmer in aufsteigender Reihenfolge neu
adressiert.
Der Vorgang darf nur erfolgen bei:
der Erstinbetriebnahme,
·
einem Austausch eines defekten Teilnehmers oder
·
einer Änderung der Konfiguration.
·
