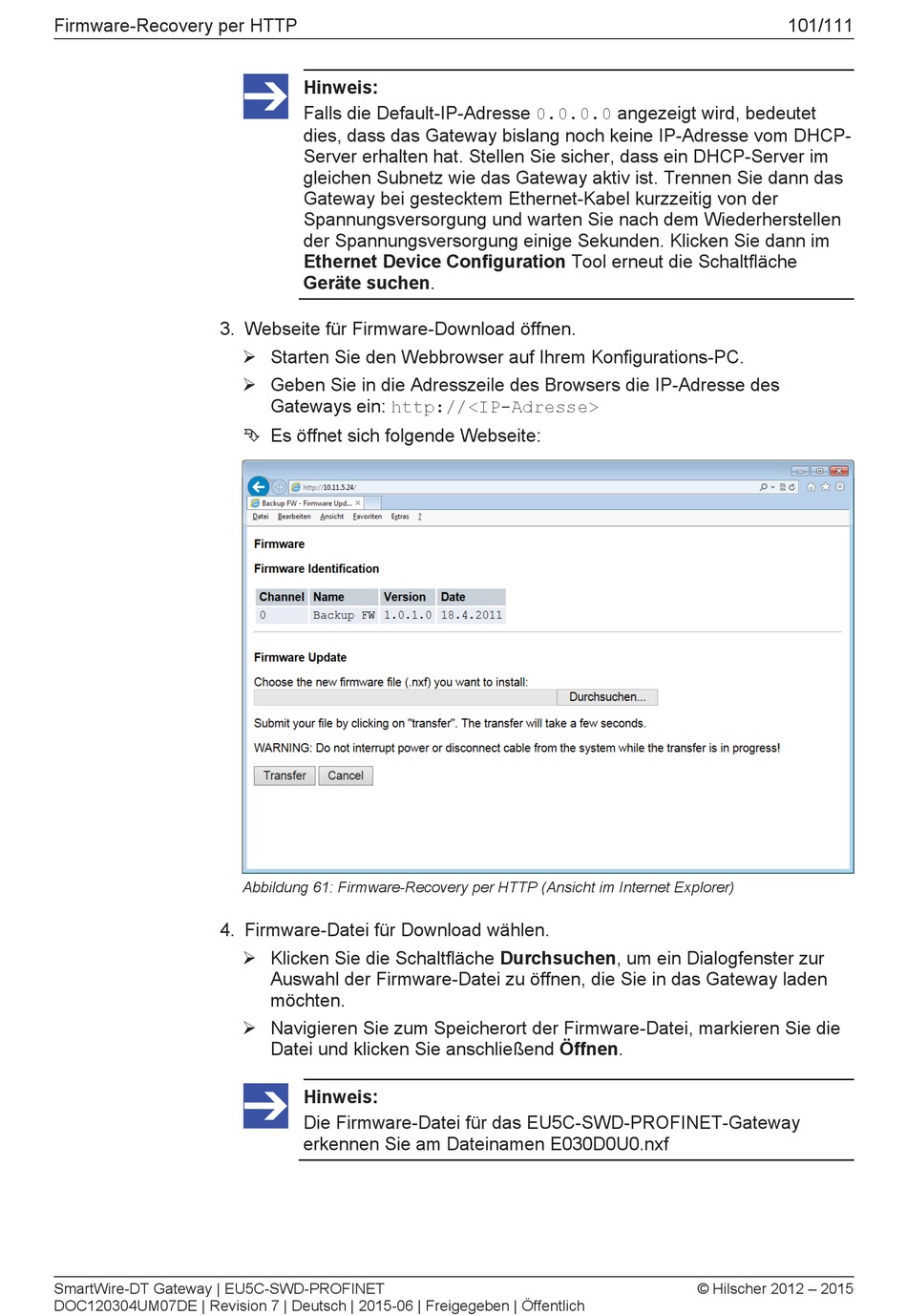

Abbildung 61: Firmware­recovery Per Http (Ansicht Im Internet Explorer) - hilscher EU5C-SWD-PROFINET Benutzerhandbuch

Firmware­Recovery per HTTP
3. Webseite für Firmware­Download öffnen.
4. Firmware­Datei für Download wählen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Hinweis:
Falls die Default­IP­Adresse 0.0.0.0 angezeigt wird, bedeutet
dies, dass das Gateway bislang noch keine IP­Adresse vom DHCP­
Server erhalten hat. Stellen Sie sicher, dass ein DHCP­Server im
gleichen Subnetz wie das Gateway aktiv ist. Trennen Sie dann das
Gateway bei gestecktem Ethernet­Kabel kurzzeitig von der
Spannungsversorgung und warten Sie nach dem Wiederherstellen
der Spannungsversorgung einige Sekunden. Klicken Sie dann im
Ethernet Device Configuration Tool erneut die Schaltfläche
Geräte suchen.
Ø Starten Sie den Webbrowser auf Ihrem Konfigurations­PC.
Ø Geben Sie in die Adresszeile des Browsers die IP­Adresse des
Gateways ein: http://<IP­Adresse>
Ê Es öffnet sich folgende Webseite:
Abbildung 61: Firmware­Recovery per HTTP (Ansicht im Internet Explorer)
Ø Klicken Sie die Schaltfläche Durchsuchen, um ein Dialogfenster zur
Auswahl der Firmware­Datei zu öffnen, die Sie in das Gateway laden
möchten.
Ø Navigieren Sie zum Speicherort der Firmware­Datei, markieren Sie die
Datei und klicken Sie anschließend Öffnen.
Hinweis:
Die Firmware­Datei für das EU5C­SWD­PROFINET­Gateway
erkennen Sie am Dateinamen E030D0U0.nxf
