Gateway in Betrieb nehmen
3. Steuerung in das Projekt einfügen.
4. Hardware Konfiguration öffnen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ø Markieren Sie Ihr neues Projekt im Projektbaum des Projektfensters (im
linken Fenster­Teil) und wählen Sie in der Menüleiste Einfügen >
Station > SIMATIC 300 Station.
Ê Die Steuerung wird im Projektfenster angezeigt.

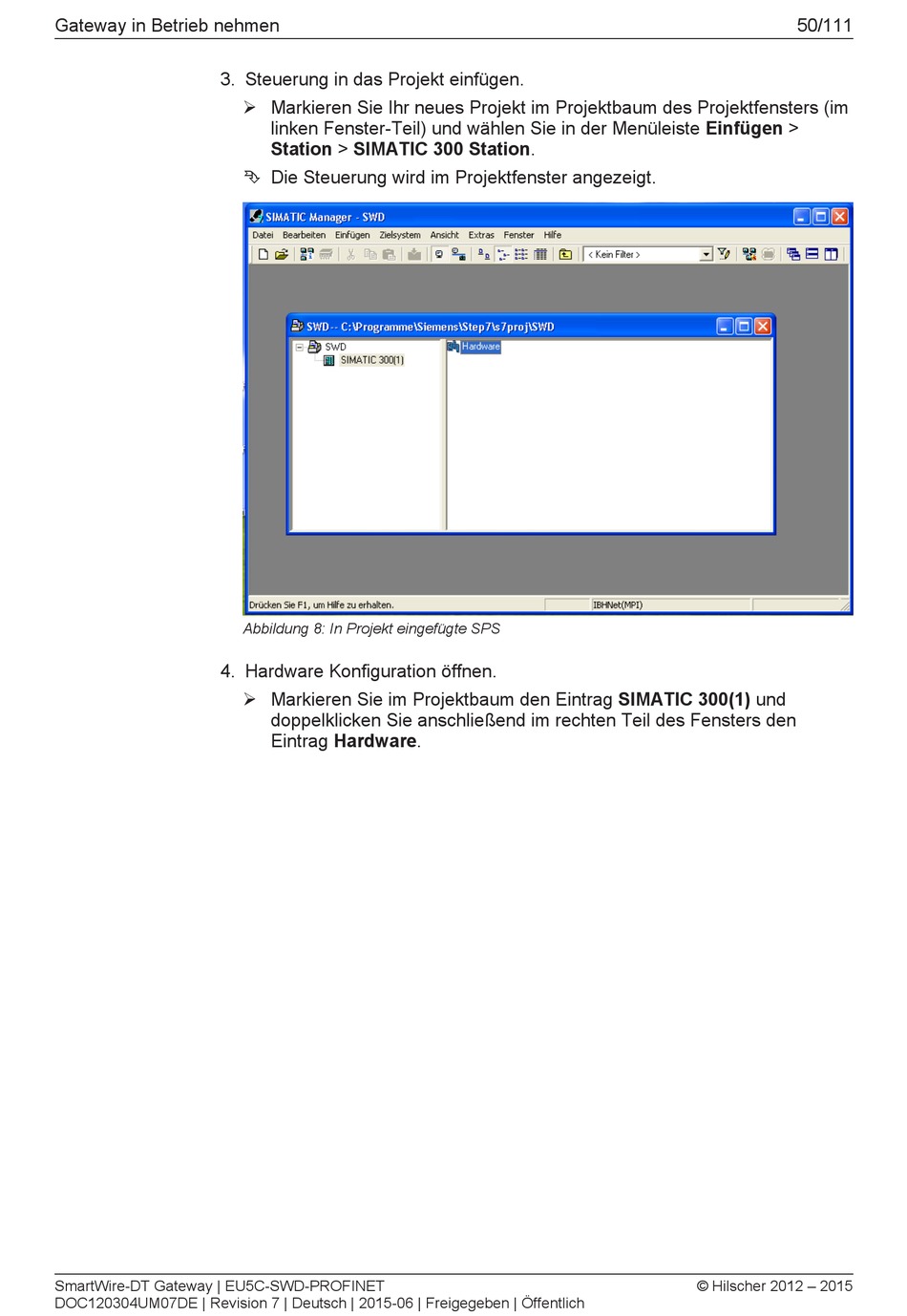

Abbildung 8: In Projekt eingefügte SPS
Ø Markieren Sie im Projektbaum den Eintrag SIMATIC 300(1) und
doppelklicken Sie anschließend im rechten Teil des Fensters den
Eintrag Hardware.
50/111
© Hilscher 2012 – 2015
