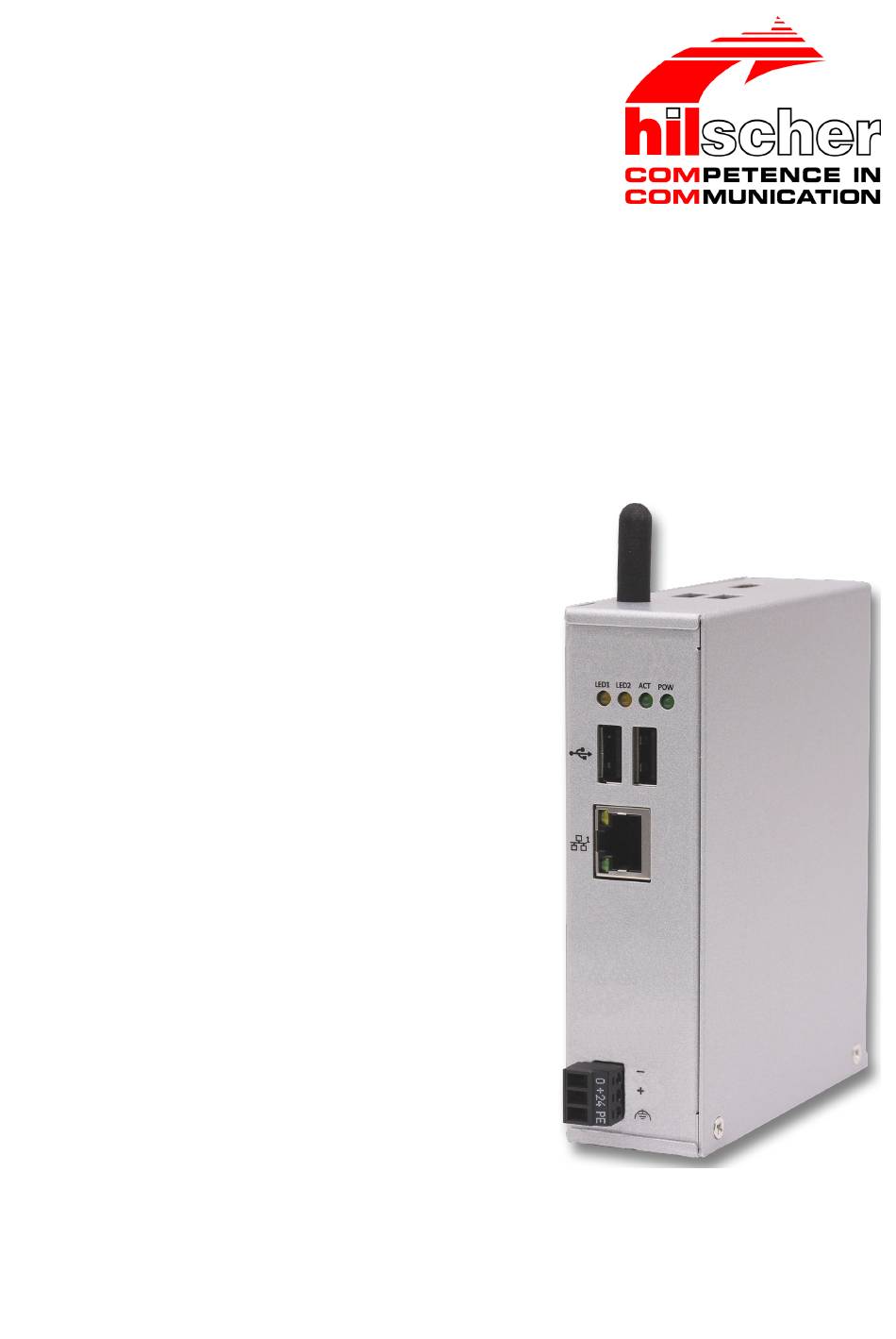

- Seite 1 Benutzerhandbuch netPI CORE NIOT-E-NPI3-EN V1.1.3 Hilscher Gesellschaft für Systemautomation mbH www.hilscher.com DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich...
-
Seite 2: Inhaltsverzeichnis
Systemzeit einstellen .................. 32 8.3.4 System neu booten .................. 34 8.3.5 System herunterfahren ................... 35 Paketverwaltung...................... 36 8.4.1 Pakete verwalten .................... 36 netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... - Seite 3 11.1 Technische Daten NIOT-E-NPI3-EN................ 74 12 Außerbetriebnahme, Demontage und Entsorgung............. 76 12.1 Gerät außer Betrieb nehmen .................. 76 12.2 Elektronik-Altgeräte entsorgen.................. 76 13 Anhang............................ 77 netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich...
- Seite 4 Inhaltsverzeichnis 4/84 13.1 Rechtliche Hinweise....................... 77 Abbildungsverzeichnis...................... 81 Tabellenverzeichnis....................... 83 Kontakte.......................... 84 netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich...
-
Seite 5: Einleitung
Erweiterungsmodulen, Blog, FAQ und Forum zum netPI und zu IoT. Docker-Hub mit Beispiel-Images zum netPI. https://hub.docker.com/r/hilschernetpi/ Informationen, Blog, Downloads, Community, Forums und Lehrmaterial zum https://www.raspberrypi.org/ Raspberry Pi. Tabelle 2: Weitere Informationen netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 6: Kurzbeschreibung
Erweiterungsmodule wie z. B. digitale E/As. Das netPI-System basiert auf einer AppArmor gesicherten Yocto-Linux Umgebung. Das Gerät bootet sicher und erlaubt Systemveränderungen nur über integritätsgeprüfte Hilscher-Software. Benutzerzugriffe sind über einen Web-Browser nur mittels HTTPS-gesicherten Verbindungen möglich. Die einzige vorinstallierte Open Source-Software „Docker“ von Docker, Inc. -

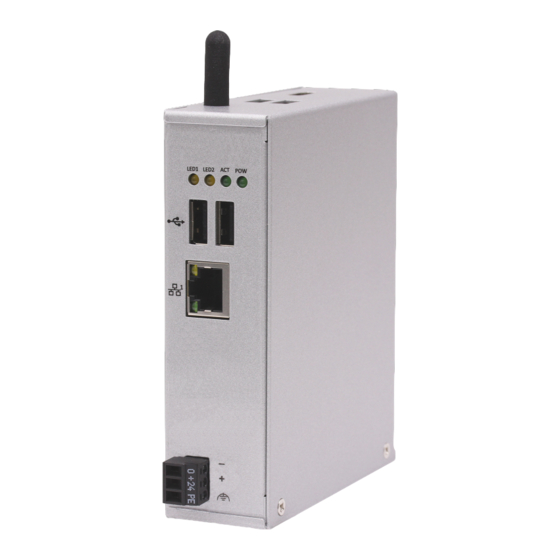

Seite 7: Gerätezeichnungen
Gerätezeichnungen 7/84 3 Gerätezeichnungen Positionen der Schnittstellen Abbildung 2: NIOT-E-NPI3-EN (Ansicht von oben) LED1 LED2 ACT POW Abbildung 3: NIOT-E-NPI3-EN (Ansicht von vorne) netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 8: Abbildung 4: Niot-E-Npi3-En (Ansicht Von Unten)
LAN-Anschluss [} Seite 10] Anschluss +24 V Spannungsversorgung (Mini-CombiCon) Spannungsversorgung [} Seite 10] Steckplatz für Erweiterungsmodule (Deckel verschraubt) Steckplatz für Erweiterungsmodule [} Seite 11] Tabelle 3: Positionen der Schnittstellen netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 9: Abmessungen
Gerätezeichnungen 9/84 Abmessungen LED1 LED2 ACT POW 35 mm 100 mm Abbildung 5: Abmessungen netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 10: Anschlüsse Und Montage
Betriebsart Client ermöglicht dem Edge Gateway eine Verbindung zu einem beliebigen Wi-Fi Access Point. Abschnitt Drahtlose Kommunikation konfigurieren (Wi-Fi) beschreibt, wie Sie die Antennen aktivieren und die Wi-Fi-Betriebsart einstellen. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 11: Hdmi-Anschluss
HDMI-Anschluss und Desktop unter https://hub.docker.com/r/ hilschernetpi/. Steckplatz für Erweiterungsmodule Zur Erweiterung des Funktionsumfangs bietet das Gerät einen Steckplatz für Erweiterungsmodule wie z. B. digitale E/As. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 12: Leds
Für Details siehe Gateway-Status-LEDs (4 x) Gateway-Status-LEDs [} Seite 13] ACT / RxTx LAN LEDs der LAN-Schnittstelle [} Seite 13] LINK LAN Tabelle 5: Namen der LEDs netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 13: Gateway-Status-Leds
LED grün 100 MBit Netzwerk-Verbindung Position in der (grün) Gerätezeichnung 10 MBit oder keine Netzwerk-Verbindung (aus) Tabelle 7: Bedeutung der LED-Zustände der LAN-Schnittstelle netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 14: Inbetriebnahme Des Edge Gateways
Lesen Sie in Abschnitt Mit dem Webbrowser zum Edge Gateway verbinden [} Seite 15], wie Sie nun auf das Edge Gateway zugreifen können. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 15: Mit Dem Webbrowser Zum Edge Gateway Verbinden
Nun können Sie den Edge Gateway Manager verwenden, um das Gerät zu konfigurieren. Lesen Sie dazu Abschnitt Edge Gateway Manager Seite [} Seite 18]. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 16: Zugriff Auf Gerät In Der Windows-Netzwerkumgebung
Nun können Sie den Edge Gateway Manager verwenden, um das Gerät zu konfigurieren. Lesen Sie dazu Abschnitt Edge Gateway Manager Seite [} Seite 18]. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 17: Edge Gateway Manager
Abbildung 10: Edge Gateway Manager Hinweis: Beachten Sie, dass hier das gesicherte HTTPS-Protokoll und nicht das weit verbreitete HTTP-Protokoll zum Einsatz kommt. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 18: Edge Gateway Manager Seite
Öffnet die Startseite des Device-Information-Portals im Internet. Benötigt eine Verbindung zum Internet. Öffnet die Startseite der netIOT-Plattform im Internet. Benötigt eine Verbindung zum Internet. Öffnet die Startseite der Hilscher-Homepage im Internet. Benötigt eine Verbindung zum Internet. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018... -
Seite 19: Tabelle 8: Start Von Applikationen Mit Den Edge Gateway Manager
Öffnet eine Infoseite zu rechtlichen Themen im Zusammenhang mit dem Edge Gateway. Benötigt eine Verbindung zum Internet. Tabelle 8: Start von Applikationen mit den Edge Gateway Manager netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 20: Control Panel
Ø Der Anmeldebildschirm für das Control Panel wird angezeigt. Ø Geben Sie Ihren Benutzernamen und Ihr Passwort ein. Ø Klicken Sie auf Login. ð Das Control Panel wird angezeigt. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 21: Erstmaliges Anmelden
Ø Geben Sie nun das neue Administrator-Passwort ein. Es muss mindestens 7 Zeichen haben. Aus Sicherheitsgründen empfiehlt Hilscher deutlich mehr Zeichen zu verwenden. Ein starkes Passwort enthält Groß- und Kleinbuchstaben, Ziffern und Sonderzeichen. Ein Qualitäts-Indikator im Dialogfenster bewertet das Passwort. -
Seite 22: Sichere Verbindung
Bestätigung, ob er fortfahren soll, da er davon ausgehen muss, dass die Verbindung unsicher ist. Standardmäßig enthalten Edge Gateways ein von Hilscher ausgestelltes Zertifikat, wobei Hilscher nicht Mitglied der bekannten Zertifikate ausstellenden Organisationen ist. Dies ist der Grund weswegen ein Browser eine unsichere Verbindung meldet und nach Bestätigung zum... -
Seite 23: Abbildung 12: Sicherheitsfehlermeldung Des Internet Explorers
Ø Klicken Sie auf Ausnahmeregel hinzufügen, um eine Ausnahmeregel zu definieren, die in Zukunft die Anzeige der Benutzeroberfläche ohne erneute Fehlermeldung gestattet. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 24: Abbildung 15: Firefox-Dialogfenster: Sicherheits-Ausnahmeregel Hinzufügen
Ø Klicken Sie auf Sicherheits-Ausnahmeregel bestätigen, um die Regel zu speichern. ð Wenn Sie zukünftig das Control Panel öffnen, werden keine Sicherheitsmeldungen mehr angezeigt. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 25: Abbildung 16: Sicherheitsmeldung Von Google Chrome
Abbildung 17: Verbindung ist nicht sicher (Google Chrome) Ø Klicken Sie auf Weiter zu … (unsicher), um fortzufahren. ð Das Control Panel wird geöffnet. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 26: Übersicht Und Hauptmenü
Wenn zwar Lese-, aber kein Schreibrecht vorhanden ist, hat dies folgende Auswirkungen: Die Fehlermeldung Permission denied (Zugriff abgelehnt) erscheint · beim Versuch, eine Änderung vorzunehmen. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 27: Systeminformation Und Systemzeit
Synchronisation erfolgt. Die Zeitzone wird vom Benutzer konfiguriert. Processor name Name des Mikroprozessors (CPU), der im Edge Gateway eingebaut ist. Tabelle 10: Info Center: Bereich System Info netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 28: Systemprotokoll Anzeigen
Auf jedem Linux-System läuft deshalb zur Systemüberwachung und zur Sicherstellung einer angemessenen Reaktion auf Fehler der Logdatei- Dämon syslogd bzw. eine Weiterentwicklung davon. Auf den Edge Gateways von Hilscher ist dies der weitverbreitete Syslog-ng, der von BalaBit IT Security Ltd. (heute One Identity, https://syslog-ng.org/) entwickelt wurde. -
Seite 29: Abbildung 20: Control Panel, Seite System > Syslog
Severity, die die Dringlichkeit und Wichtigkeit der Meldung angibt · (untere 3 Bit) Dies erfolgt mithilfe der folgenden Formel: Priorität = 8 * Facility + Severity netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 30: Tabelle 13: Pri - Numerische Codierung Der Facility
Dieser Teil der Meldungszeile enthält den Namen des Geräts oder der APPLICATION Applikation, die die Meldung erzeugt hat. Die Länge von APPLICATION ist auf 48 Zeichen begrenzt. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 31: Tabelle 15: Zuordnung Der Bestandteile Der Meldungszeile
Systemprotokolldatei gewechselt wird und immer nur die Dateien der letzten sieben Tage aufbewahrt werden. Dieses Verfahren wird als Log rotation bezeichnet. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 32: Systemzeit Einstellen
Neustart des Edge Gateways durch, damit alle Softwarekomponenten im Edge Gateway die geänderte Uhrzeit übernehmen: System > Reboot. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... - Seite 33 Status folgendes angezeigt: Synchronized to time server <IP-Adresse des Time Servers>:<Portnummer des Time Servers> (<NTP-Adresse des Time Servers>) netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich...
-
Seite 34: System Neu Booten
Hinweis: Beachten Sie die Konsequenzen des Herunterfahrens und Neustarts für Ihre Anlage, wenn Sie das Edge Gateway neu booten! netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 35: System Herunterfahren
ð Das Linux-Betriebssystem Ihres Edge Gateways wird heruntergefahren. Hinweis: Beachten Sie die Konsequenzen des Herunterfahrens für Ihre Anlage, wenn Sie das Edge Gateway herunterfahren! netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 36: Paketverwaltung
· aktualisiert bereits installierte signierte Pakete. Hinweis: Sie können nur von Hilscher signierte Pakete installieren! Verwenden Sie den Paketmanager nur, wenn Fa. Hilscher Sie dazu auffordert. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 37: Netzwerkkonfiguration
Zu den IP-Adressparametern gehören die IP-Adresse, die Subnetzmaske, die Gateway-Adresse sowie die IP-Adressen des 1. und 2. Domain Name Servers. Abbildung 24: Default-LAN-Konfiguration netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 38: Tabelle 17: Tabelle Lan: Bedeutung Der Spalten
Servers, falls die IP-Adressparameter manuell eingegeben werden. Tabelle 17: Tabelle LAN: Bedeutung der Spalten Wenn Sie Ihre Änderungen permanent speichern möchten, klicken Sie Save changes. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 39: Hostname
Zeichen eingetragen werden. Speichern des Hostnamens Der Hostname wird abgespeichert durch Klicken auf die Schaltfläche Wenn das Abspeichern erfolgreich war, erscheint die Meldungsbox: netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 40: Dienste
Dienst ist konfiguriert, aber wird nicht ausgeführt. Dienst ist nicht konfiguriert und wird nicht ausgeführt. grau Kein Recht zum Zugriff auf diesen Dienst Tabelle 18: Betriebszustand eines Dienstes netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 41: Benutzerverwaltung
Control Panels, die einstellbare Geräteparameter enthält, ist eine Ressource. Der Zugriff über die REST-API (siehe Funktionen des Edge Servers) ist ebenfalls eine Ressource. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 42: Tabelle 19: Zugriffsrechte Auf Ressourcen
Ø Geben Sie einen Namen für die Rolle ein, z. B. User. Ø Klicken Sie auf Add. ð Die Rolle wird hinzugefügt. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 43: Benutzerkonten Verwalten
Auf dieser Seite können Sie Benutzerkonten · hinzufügen, · bearbeiten und · löschen. Abbildung 28: Benutzerkontenseite Jedes Benutzerkonto hat einen Benutzernamen, ein Passwort und eine zugewiesene Rolle. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 44: Security
Bereichen: 1. Auswahlliste des Zertifikattyps (1): Verzeichnis der vertrauenswürdigen Zertifizierungsstellen oder Service-Zertifikate 2. Dateiauswahlfenster für Zertifikate und Schlüsseldateien 3. Certificate Viewer netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 45: Abbildung 30: Auswahlliste Für Den Zertifikattyp
Bei der Auswahl Root Certificates wird die Listenstruktur des Trusted CA Store im Edge Gateway angezeigt. Bei der Auswahl Service Certificates wird eine Baumstruktur angezeigt. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 46: Abbildung 31: Certificate Viewer
Für weitere Informationen zu den Grundlagen der asymmetrischen Verschlüsselungstechniken und zur Public-Key-Infrastruktur siehe Abschnitte Asymmetrische Verschlüsselung [} Seite 56] und Zertifikate und Schlüssel [} Seite 58]. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 47: Hilfe
Abbildung 33: Benutzerprofilseite Auf dieser Seite können Sie Ihre Zugriffsrechte Ihres Benutzerkontos anzeigen, · Ihre E-Mail-Adresse ändern und · Ihr Passwort ändern. · netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 48: Abmelden
Auswahl dieses Menüpunkts sind keine Zugriffsrechte erforderlich. Vor einem erneuten Zugriff auf das Edge Gateway ist dann eine erneute Anmeldung (Eingabe von Benutzername und Passwort) notwendig. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 49: Applikationen Isoliert Mit Docker Ausführen
Oberfläche portainer.io installiert. Sie stellt die wesentlichen Docker- Funktionen zum Verwalten der Docker-Dienste zur Verfügung. Hinweis: Weitere Informationen zu portainer.io finden Sie unter http:// portainer.io. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... - Seite 50 Hinweis: Weitere Informationen zu Images finden Sie in der Dokumentation zu Docker https://docs.docker.com/engine/docker-overview/ %23docker-objects speziell auch in deren Glossar https:// docs.docker.com/glossary/?term=image. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich...
-
Seite 51: Container Für Netpi: Beispiele
HDMI-Desktop-Umgebung und viele weitere. Verwenden Sie diese Images als Vorlage für Ihre eigenen Ideen, sobald Sie Ihre eigenen Images erstellen. Adresse: https://hub.docker.com/r/hilschernetpi/ netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 52: Abbildung 35: Netpi Blockdiagramm
Umgebung zum Entwickeln von Containern für netPI. Tabelle 21: Container für netPI: Beispiele Die folgende Abbildung zeigt eine mögliche Nutzung der Container. Abbildung 35: netPI Blockdiagramm netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 53: Arbeiten Mit Docker Über Das Web-Gui
Passwort wird in der Benutzerverwaltung des Edge Gateway Managers eingestellt, siehe Benutzerverwaltung [} Seite 41]. Ê Die Startseite „Dashboard“ der Benutzeroberfläche portainer.io wird angezeigt. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 54: Abbildung 37: Dashboard-Ansicht (Portainer.io)
Namen und Status aller aktuell bekannten Container und stellt die Funktionen zur Steuerung der Code-Ausführung zur Verfügung. Abbildung 38: Container list (portainer.io) netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 55: Tabelle 22: Funktionen Zur Arbeit Mit Containern
Vorübergehendes Unterbrechen der Ausführung eines Containers Resume Wiederaufnahme der Ausführung eines Containers Remove Entfernen (Löschen) eines Containers Tabelle 22: Funktionen zur Arbeit mit Containern netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 56: Public-Key-Infrastruktur
Zertifikates des Servers mittels eines oder mehrerer vertrauenswürdiger Stammzertifikate, die der Client in seinem lokalen Verzeichnis mit vertrauenswürdigen Zertifikaten gespeichert hat. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 57: Abbildung 39: Ablauf Der Asymmetrischen Verschlüsselung
6. Client und Server führen nun die weitere verschlüsselte Kommunikation mit einem neu erstellten und gesichert übertragenen Schlüssel durch (symmetrische Kommunikation). netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 58: Zertifikate Und Schlüssel
Bedeutung Gebräuchlicher Name (Common name) Organisation Organisationseinheit (Organisation unit) Land/Region (Country) Bundesland/Kanton (State) Ort (Location) Tabelle 23: Attribute zum Zertifikats-Aussteller und Zertifikats-Inhaber netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 59: Vertrauenshierarchie
An dieser Liste orientiert sich auch die Anzeige der Root-Zertifikate im Control Panel des Edge Gateways, siehe Dateiauswahlfenster für Zertifikate- und Schlüsseldateien. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 60: Dateiformate Für Zertifikat- Und Schlüsseldateien
-----BEGIN RSA PRIVATE KEY----- am Anfang und -----END RSA PRIVATE KEY----- am Ende. Ø Die Datei-Endung von *.CER oder *.CRT auf *.PEM ändern. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 61: Anwendungsfälle
Zertifikate stammen aus dem Mozilla CA Store (https://www.mozilla.org/ en-US/about/governance/policies/security-group/certs/, z. B. List of included root certificates). Abbildung 40: Anwendungsfall 1: Verifikation der Authentizität des Kommunikationspartners (Server) netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 62: Anwendungsfall 2: Server-Zertifikate Für Die Edge-Gateway-Dienste
Die Server-Zertifikate beziehen sich auf eingehende Verbindungen wie z. B. HTTPS aus der Sicht des Edge Gateways. Abbildung 41: Anwendungsfall 2: Server-Zertifikate für die Edge-Gateway-Dienste netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 63: Tabelle 25: Edge-Gateway-Dienste
Wie Sie mit Server-Zertifikaten und Schlüsseldateien arbeiten können (Upload, Download, Löschen, Hinzufügen), lesen Sie in Abschnitt Mit Server-Zertifikaten für eingehende Verbindungen arbeiten [} Seite 67]. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 64: Überprüfung Der Authentizität Des Kommunikationspartners Mithilfe Von Vertrauenswürdigen Zertifikaten
Ø Wählen Sie im Fenster Certificates den gewünschten Eintrag. ð Das Fenster Certificate Viewer zeigt jetzt die Daten des ausgewählten Zertifikats (Struktur gemäß X.509 [} Seite 58]). netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 65: Ein Vertrauenswürdiges Zertifikat Im Edge Gateway Aktualisieren
Wenn Sie vertrauenswürdiges Zertifikat aus einer Datei in das Edge Gateway hochladen, ist es notwendig, anschließend ein Reboot des Edge Gateways [} Seite 34] durchzuführen, damit die Änderungen wirksam werden können. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 66: Herunterladen Von Zertifikaten Aus Dem Edge Gateway In Eine Datei
Ø Wenn Sie sich ganz sicher sind, dass Sie das Zertifikat nicht mehr brauchen, klicken Sie auf Yes. ð Die ausgewählte Zertifikatsdatei wird im Edge Gateway gelöscht. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 67: Mit Server-Zertifikaten Für Eingehende Verbindungen Arbeiten
Edge Gateway hochgeladen. Sie sind als Anwender alleine dafür verantwortlich, dass das Zertifikat und der private Schlüssel zusammenpassen, die Sie in das Edge Gateway hochladen. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 68: Hochladen Eines Zertifikat-Schlüsselpaars Für Https Und Opc Ua Server
Sie ein Server-Zertifikat für die Kommunikation mit dem HTTPS-Server, Node-RED, dem Edge Server oder der REST API aus einer Datei in das Edge Gateway hochladen. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... - Seite 69 Backup vorhanden ist. Eine Meldung erscheint und weist Sie daraufhin, dass das Hochladen abgeschlossen worden ist und das Edge Gateway neu gestartet werden muss. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich...
- Seite 70 Backup vorhanden ist. Eine Meldung erscheint und weist Sie darauf hin, dass das Hochladen abgeschlossen worden ist und das Edge Gateway neu gestartet werden muss. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich...
-
Seite 71: Arbeiten Mit Zertifikaten Für Https Und Opc Ua Server
Ê Eine (browserabhängige) Dialogbox erscheint und fragt Sie, ob die Datei geöffnet oder gespeichert werden soll. Ø Wählen Sie Datei speichern. ð Die Datei wird im *.pem-Format [} Seite 60] gespeichert. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 72: Löschen Eines Server-Zertifikats Auf Dem Edge Gateway
UA Server) bezieht, gelöscht wird, dann steht dieser Dienst erst dann wieder zur Verfügung, wenn ein entsprechendes Zertifikat an gleicher Position in der Baumstruktur neu geladen wird. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 73: Arbeiten Mit Schlüsseldateien Für Https Und Opc Ua Server
Dienst erst dann wieder zur Verfügung, wenn ein entsprechender Schlüssel zu diesem Zertifikat an gleicher Position in der Baumstruktur neu geladen wird. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 74: Technische Daten
IEC 61000-6-2/3, EN 61131-2 Elektrostatische Entladung EN 61000-4-2 (Luftentladungsmethode und Kontaktentladungsmethode) Schnelle transiente Störgrößen EN 61000-4-4 (Burst) Stoßspannungen (Surge) EN 61000-4-5 netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... - Seite 75 Technische Daten 75/84 NIOT-E-NPI3-EN Parameter Wert Prüfungen Stoßfestigkeit IEC 60068-2-27 Ea Vibrationsfestigkeit IEC 60068-2-6 Fc Tabelle 26: Technische Daten NIOT-E-NPI3-EN netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich...
-
Seite 76: Außerbetriebnahme, Demontage Und Entsorgung
Elektronik-Altgeräte dürfen nicht über den Hausmüll entsorgt werden. Als Endverbraucher sind Sie gesetzlich verpflichtet, alle Elektronik-Altgeräte fachgerecht zu entsorgen, z.B. bei den öffentlichen Sammelstellen. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 77: Anhang
77/84 13 Anhang 13.1 Rechtliche Hinweise Copyright © Hilscher Gesellschaft für Systemautomation mbH Alle Rechte vorbehalten. Die Bilder, Fotografien und Texte der Begleitmaterialien (in Form eines Benutzerhandbuchs, Bedienerhandbuchs, Statement of Work Dokument sowie alle weiteren Dokumenttypen, Begleittexte, Dokumentation etc.) sind durch deutsches und internationales Urheberrecht sowie internationale Handels- und Schutzbestimmungen geschützt. - Seite 78 Einkommensverluste, die aus der Verwendung der hier enthaltenen Informationen entstehen. Haftungsausschluss Die Hard- und/oder Software wurde von der Hilscher Gesellschaft für Systemautomation mbH sorgfältig erstellt und getestet und wird im reinen Ist-Zustand zur Verfügung gestellt. Es kann keine Gewährleistung für die Leistungsfähigkeit und Fehlerfreiheit der Hard- und/oder Software für alle...
- Seite 79 Eigentumsrechte geschützte Informationen sowie sich darauf beziehende Rechte der Hilscher Gesellschaft für Systemautomation mbH beinhaltet. Er willigt ein, alle diese ihm von der Hilscher Gesellschaft für Systemautomation mbH zur Verfügung gestellten Informationen und Rechte, welche von der Hilscher Gesellschaft für Systemautomation mbH offen gelegt und zugänglich gemacht wurden und die Bedingungen dieser...
- Seite 80 Umständen staatlicher Genehmigungen bedürfen. Geschäftsbedingungen Beachten Sie auch die Hinweise zu weiteren relevanten rechtlichen Themen auf unserer netIOT-Website unter http://www.netiot.com/netiot/ netiot-edge/terms-and-conditions/. netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich...
-
Seite 81: Abbildungsverzeichnis
Abbildung 36: Kachel Docker im Edge Gateway Manager............53 Abbildung 37: Dashboard-Ansicht (portainer.io)................54 Abbildung 38: Container list (portainer.io) ................... 54 Abbildung 39: Ablauf der asymmetrischen Verschlüsselung............57 netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... - Seite 82 Abbildung 40: Anwendungsfall 1: Verifikation der Authentizität des Kommunikationspartners (Server)......................... 61 Abbildung 41: Anwendungsfall 2: Server-Zertifikate für die Edge-Gateway-Dienste ....62 netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich...
-
Seite 83: Tabellenverzeichnis
Tabelle 23: Attribute zum Zertifikats-Aussteller und Zertifikats-Inhaber ........Tabelle 24: Übersicht Anwendungsfälle ..................Tabelle 25: Edge-Gateway-Dienste................... Tabelle 26: Technische Daten NIOT-E-NPI3-EN ..............netPI CORE | NIOT-E-NPI3-EN © Hilscher 2018 DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich... -
Seite 84: Kontakte
Fax: +49 (0) 6190 9907-50 E-Mail: info@hilscher.com Support Telefon: +49 (0) 6190 9907-99 E-Mail: de.support@hilscher.com NIEDERLASSUNGEN China Japan Hilscher Systemautomation (Shanghai) Co. Ltd. Hilscher Japan KK 200010 Shanghai Tokyo, 160-0022 Telefon: +86 (0) 21-6355-5161 Telefon: +81 (0) 3-5362-0521 E-Mail: info@hilscher.cn E-Mail: info@hilscher.jp...
