Gateway in Betrieb nehmen
2. Datenbaustein editieren.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ê Der Datenbaustein wird im Projektfenster im Knoten Bausteine
angezeigt.

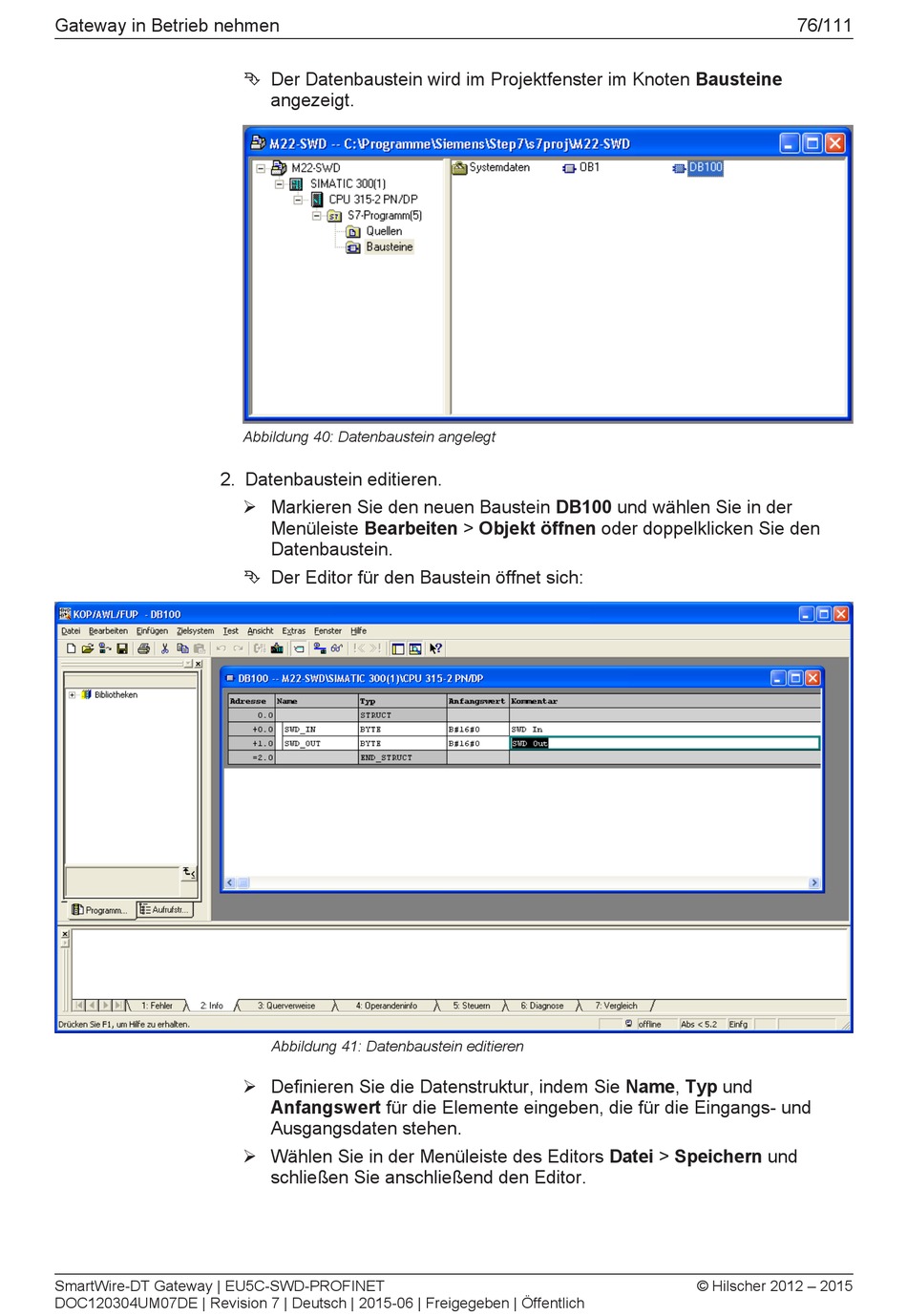

Abbildung 40: Datenbaustein angelegt
Ø Markieren Sie den neuen Baustein DB100 und wählen Sie in der
Menüleiste Bearbeiten > Objekt öffnen oder doppelklicken Sie den
Datenbaustein.
Ê Der Editor für den Baustein öffnet sich:
Abbildung 41: Datenbaustein editieren
Ø Definieren Sie die Datenstruktur, indem Sie Name, Typ und
Anfangswert für die Elemente eingeben, die für die Eingangs­ und
Ausgangsdaten stehen.
Ø Wählen Sie in der Menüleiste des Editors Datei > Speichern und
schließen Sie anschließend den Editor.
76/111
