LEDs

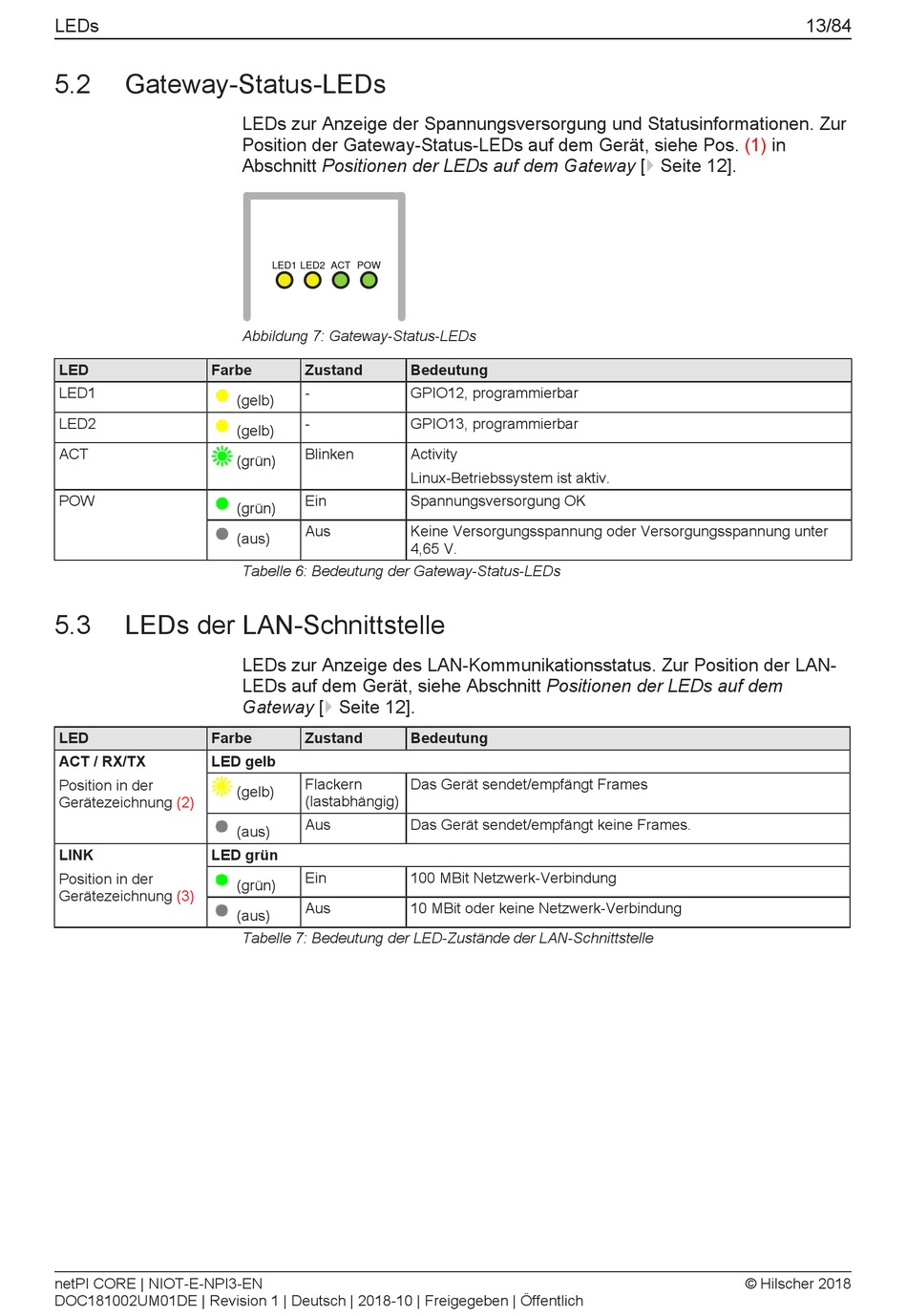

5.2
Gateway-Status-LEDs
LED
Farbe
LED1
LED2
ACT
POW
5.3
LEDs der LAN-Schnittstelle
LED
Farbe
ACT / RX/TX
LED gelb
Position in der
Gerätezeichnung
(2)
LINK
LED grün
Position in der
Gerätezeichnung
(3)
netPI CORE | NIOT-E-NPI3-EN
DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich
LEDs zur Anzeige der Spannungsversorgung und Statusinformationen. Zur
Position der Gateway-Status-LEDs auf dem Gerät, siehe Pos.
Abschnitt Positionen der LEDs auf dem Gateway [} Seite 12].
LED1 LED2 ACT POW
Abbildung 7: Gateway-Status-LEDs
Zustand
-
(gelb)
-
(gelb)
Blinken
(grün)
Ein
(grün)
Aus
(aus)
Tabelle 6: Bedeutung der Gateway-Status-LEDs
LEDs zur Anzeige des LAN-Kommunikationsstatus. Zur Position der LAN-
LEDs auf dem Gerät, siehe Abschnitt Positionen der LEDs auf dem
Gateway [} Seite 12].
Zustand
Flackern
(gelb)
(lastabhängig)
Aus
(aus)
Ein
(grün)
Aus
(aus)
Tabelle 7: Bedeutung der LED-Zustände der LAN-Schnittstelle
Bedeutung
GPIO12, programmierbar
GPIO13, programmierbar
Activity
Linux-Betriebssystem ist aktiv.
Spannungsversorgung OK
Keine Versorgungsspannung oder Versorgungsspannung unter
4,65 V.
Bedeutung
Das Gerät sendet/empfängt Frames
Das Gerät sendet/empfängt keine Frames.
100 MBit Netzwerk-Verbindung
10 MBit oder keine Netzwerk-Verbindung
13/84
