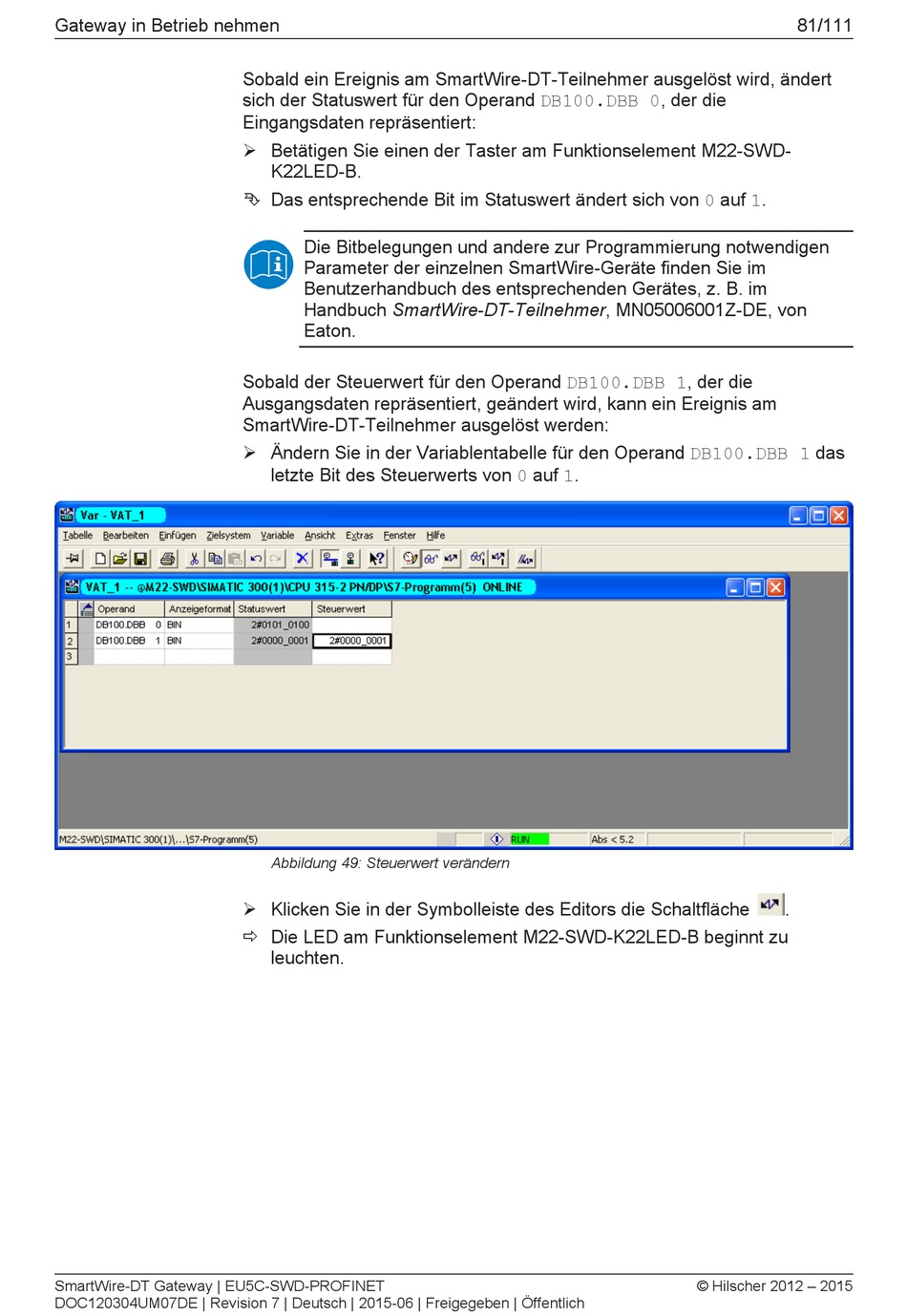

Abbildung 49: Steuerwert Verändern - hilscher EU5C-SWD-PROFINET Benutzerhandbuch

Gateway in Betrieb nehmen
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Sobald ein Ereignis am SmartWire­DT­Teilnehmer ausgelöst wird, ändert
sich der Statuswert für den Operand DB100.DBB 0, der die
Eingangsdaten repräsentiert:
Ø Betätigen Sie einen der Taster am Funktionselement M22­SWD­
K22LED­B.
Ê Das entsprechende Bit im Statuswert ändert sich von 0 auf 1.
Die Bitbelegungen und andere zur Programmierung notwendigen
Parameter der einzelnen SmartWire­Geräte finden Sie im
Benutzerhandbuch des entsprechenden Gerätes, z. B. im
Handbuch SmartWire­DT­Teilnehmer, MN05006001Z­DE, von
Eaton.
Sobald der Steuerwert für den Operand DB100.DBB 1, der die
Ausgangsdaten repräsentiert, geändert wird, kann ein Ereignis am
SmartWire­DT­Teilnehmer ausgelöst werden:
Ø Ändern Sie in der Variablentabelle für den Operand DB100.DBB 1 das
letzte Bit des Steuerwerts von 0 auf 1.
Abbildung 49: Steuerwert verändern
Ø Klicken Sie in der Symbolleiste des Editors die Schaltfläche
ð Die LED am Funktionselement M22­SWD­K22LED­B beginnt zu
leuchten.
