Gateway in Betrieb nehmen
8.3.2.6 SmartWire­DT­Teilnehmer in PROFINET IO konfigurieren
1. SmartWire­DT­Teilnehmer hinzufügen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Hinweis:
Wenn Sie eine mit SWD­Assist erstellte projektspezifische GSDML­
Datei verwenden, in der die gewünschten SmartWire­DT­
Teilnehmer bereits konfiguriert wurden, erübrigt sich das
nachfolgend beschriebene Hinzufügen und Konfigurieren von
SmartWire­DT­Teilnehmern. Informationen zum Erstellen einer
projektspezifischen GSDML­Datei mit SWD­Assist finden Sie in der
Online­Hilfe von SWD­Assist.
Ø Markieren Sie im Konfigurationsfenster das Gateway­Symbol.
Ø Markieren Sie im Hardware Katalog unter PROFINET IO > Weitere
FELDGERÄTE > Gateway > EU5C­SWD > EU5C­SWD­PROFINET >
Eaton ein Gerät, das Sie in Ihrem SmartWire­DT­Netzwerk verwenden,
z. B. EU5E­SWD­2A2A im Ordner Ein/Ausgabemodule, und ziehen
Sie es mit gedrückter linker Maustaste in den unteren Teil des
Konfigurationsfensters auf einen passenden Steckplatz des Gateways.
Steckplätze, auf die das Gerät gezogen werden kann, werden grün
dargestellt.
Ê Im unteren Teil des Konfigurationsfensters wird der SmartWire­DT­
Teilnehmer auf dem zugewiesenen Steckplatz (Slot) im
Baugruppenträger des Gateways angezeigt:

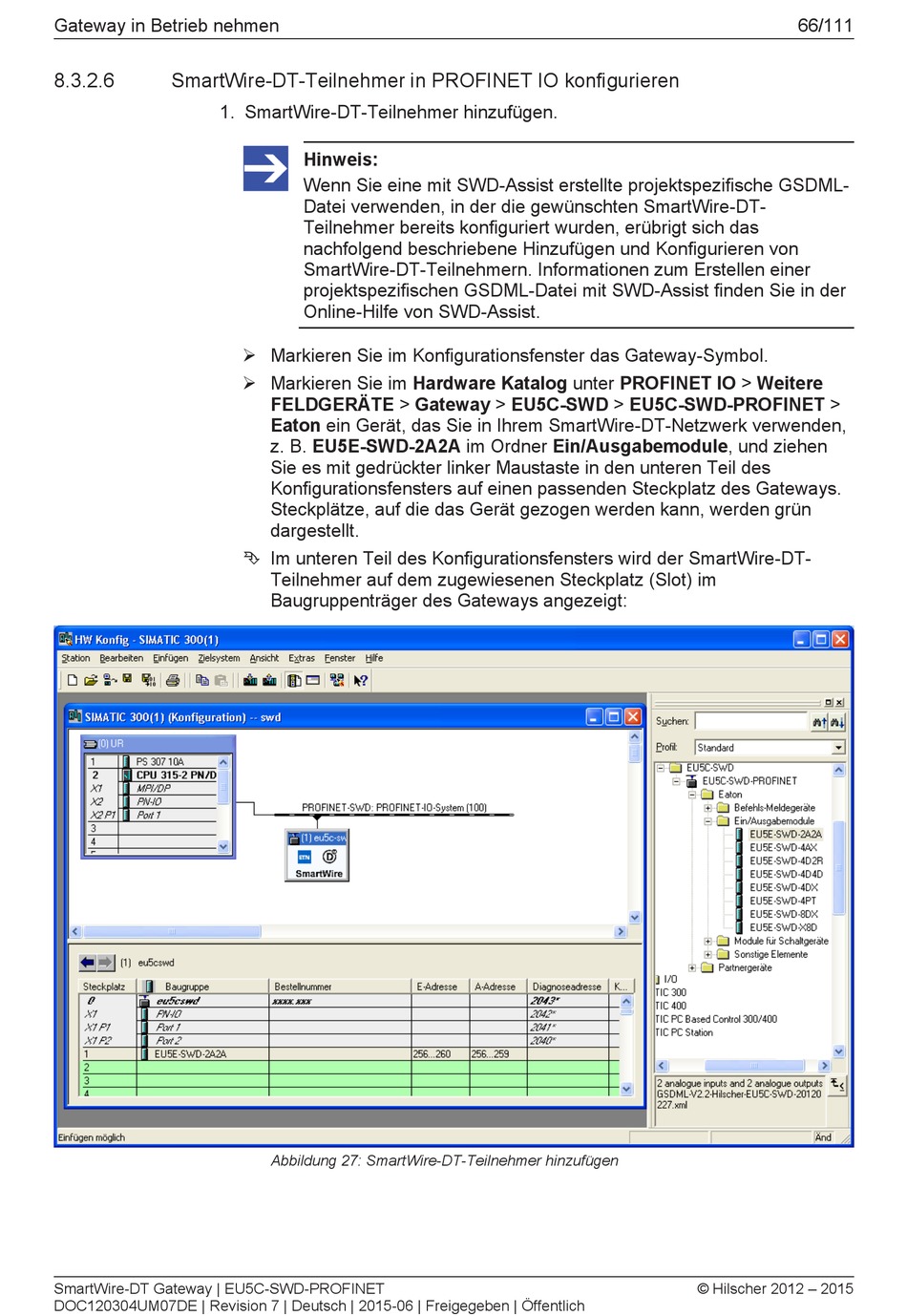

Abbildung 27: SmartWire­DT­Teilnehmer hinzufügen
