Gateway in Betrieb nehmen
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ø Geben Sie im Dialogfenster Eigenschaften – Neues Subnetz
Industrial Ethernet im Feld Name einen neuen Namen für das
Netzwerk ein oder akzeptieren Sie den voreingestellten Namen. Klicken
Sie anschließend die Schaltfläche OK.
Ê Sie gelangen in das Dialogfenster Eigenschaften – Ethernet
Schnittstelle zurück.
Ø Klicken Sie im Dialogfenster Eigenschaften – Ethernet Schnittstelle
die Schaltfläche OK.
Ê Das Dialogfenster Eigenschaften – Ethernet Schnittstelle schließt
sich, und im Fenster HW Konfig wird das hinzugefügte PROFINET IO­
Netzwerk als neuer PROFINET­Strang angezeigt.

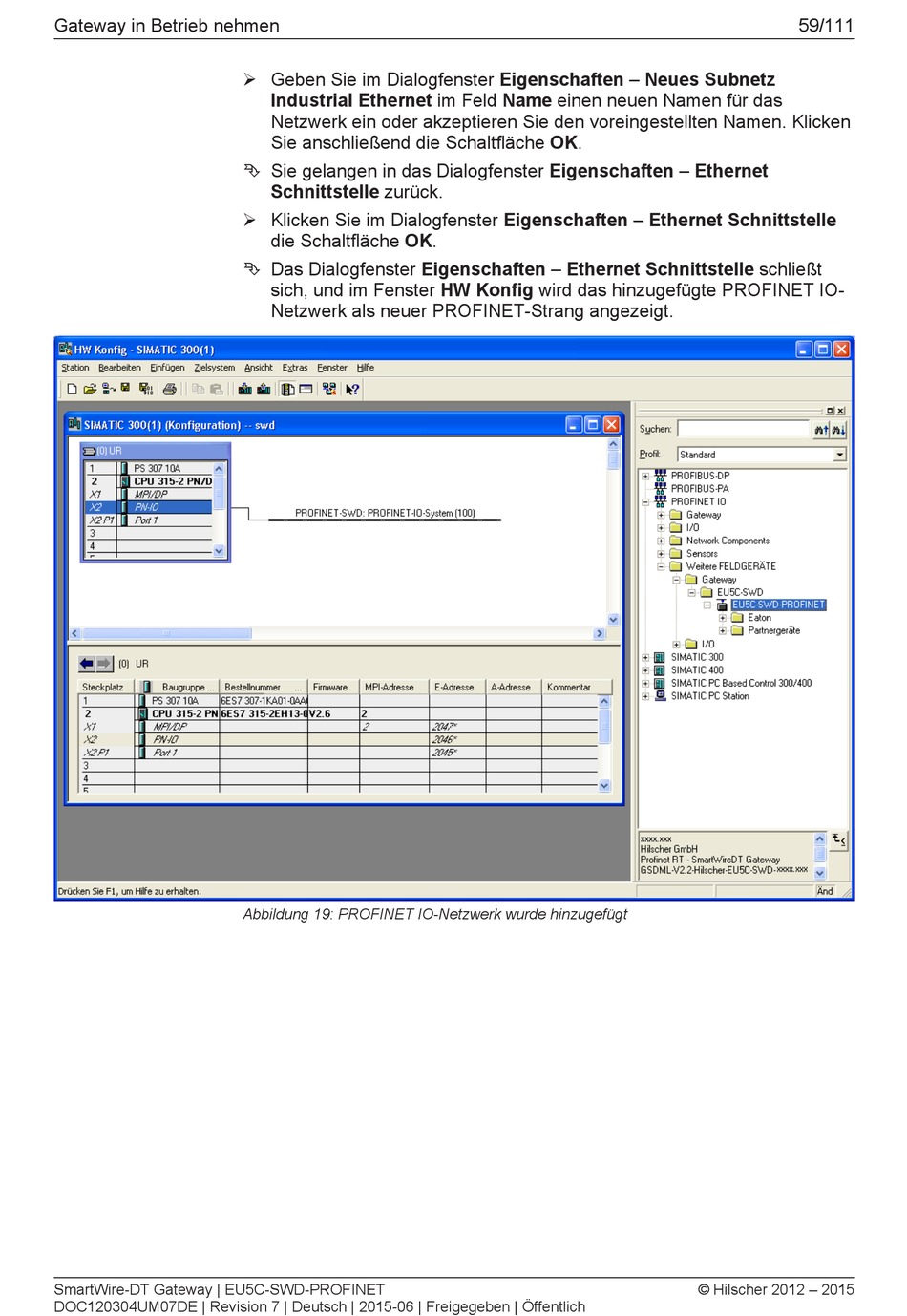

Abbildung 19: PROFINET IO­Netzwerk wurde hinzugefügt
59/111
