Gateway in Betrieb nehmen
8.3.2 Schrittanleitung Gateway mit STEP 7 konfigurieren
8.3.2.1 Projekt in STEP 7 anlegen
1. STEP 7 SIMATIC Manager starten.
2. Neues Projekt anlegen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ø Wählen Sie dazu im Windows­Startmenü den Eintrag Alle Programme
> SIMATIC > SIMATIC Manager
Ê Der SIMATIC Manager öffnet sich.
Ø Falls das Dialogfenster STEP 7 Assistent: 'Neues Projekt' erscheint,
beenden Sie den Assistenten, indem Sie die Schaltfläche Abbrechen
klicken.
Ø Wählen Sie in der Menüleiste Datei > Neu.
Ê Das Dialogfenster Neues Projekt öffnet sich.

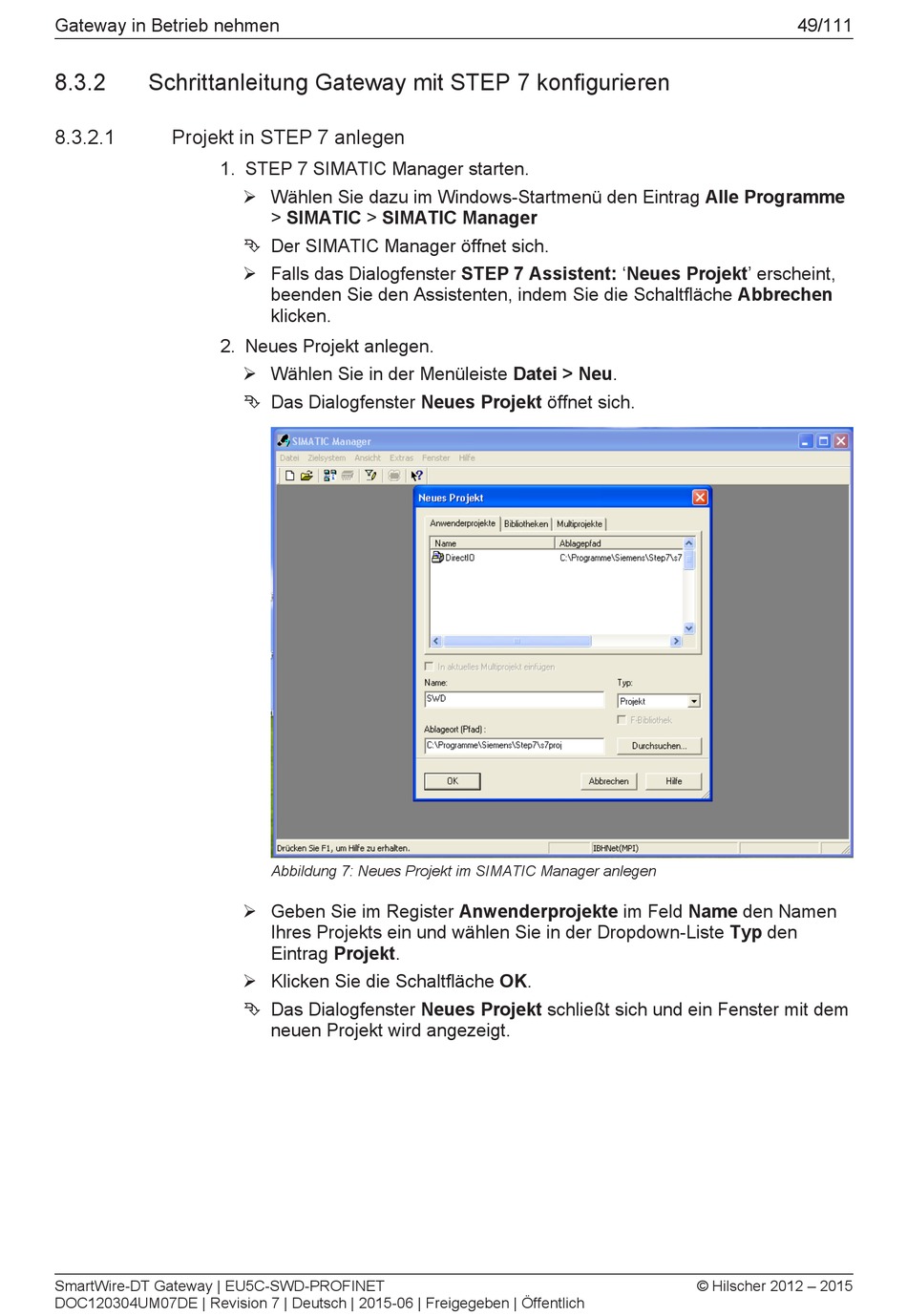

Abbildung 7: Neues Projekt im SIMATIC Manager anlegen
Ø Geben Sie im Register Anwenderprojekte im Feld Name den Namen
Ihres Projekts ein und wählen Sie in der Dropdown­Liste Typ den
Eintrag Projekt.
Ø Klicken Sie die Schaltfläche OK.
Ê Das Dialogfenster Neues Projekt schließt sich und ein Fenster mit dem
neuen Projekt wird angezeigt.
