Gateway in Betrieb nehmen
8.3.2.4 PROFINET IO­Netzwerk konfigurieren
1. PROFINET IO­Netzwerk hinzufügen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ê Nach dem Schließen des Dialogfensters Eigenschaften – Ethernet
Schnittstelle wird im Konfigurationsfenster die in die Profilschiene
eingefügte CPU samt Schnittstellen angezeigt:

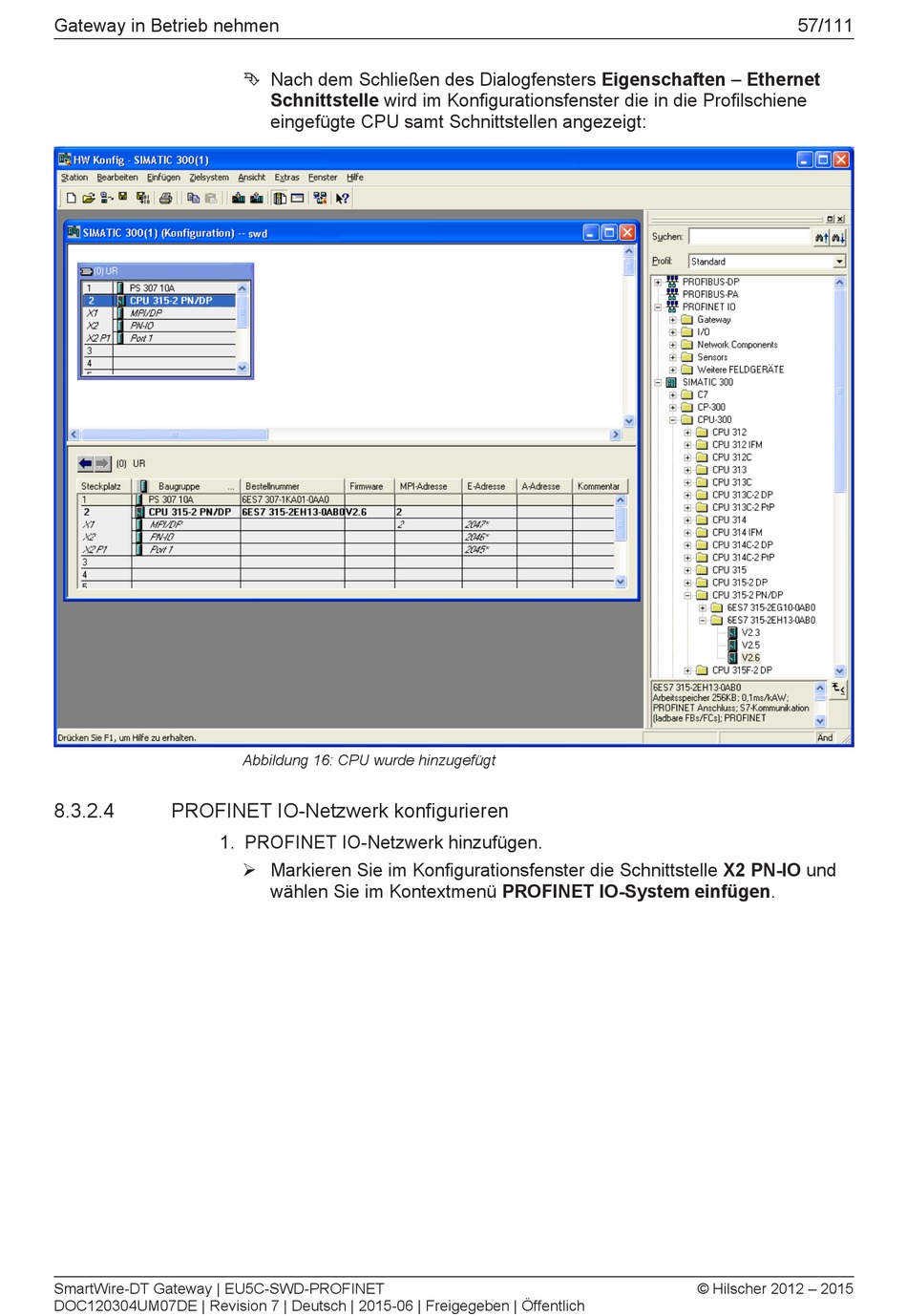

Abbildung 16: CPU wurde hinzugefügt
Ø Markieren Sie im Konfigurationsfenster die Schnittstelle X2 PN­IO und
wählen Sie im Kontextmenü PROFINET IO­System einfügen.
57/111
