Gateway in Betrieb nehmen
3. Organisationsbaustein editieren.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Hinweis:
Den Organisationsbaustein müssen Sie – anders als den
Datenbaustein – nicht erst neu anlegen, da in jedem Projekt per
Default bereits der Organisationsbaustein OB1 enthalten ist.
Ø Markieren Sie im Projektfenster im Knoten Bausteine den
Organisationsbaustein OB1 und wählen Sie in der Menüleiste
Bearbeiten > Objekt öffnen, oder doppelklicken Sie den
Organisationsbaustein.
Ê Wenn Sie den Organisationsbaustein OB1 zum ersten Mal öffnen,
erscheint zunächst das Dialogfenster Eigenschaften.
Ø Schließen Sie das Dialogfenster Eigenschaften, indem Sie die
Schaltfläche OK klicken.
Ê Der Editor für den Organisationsbaustein öffnet sich:

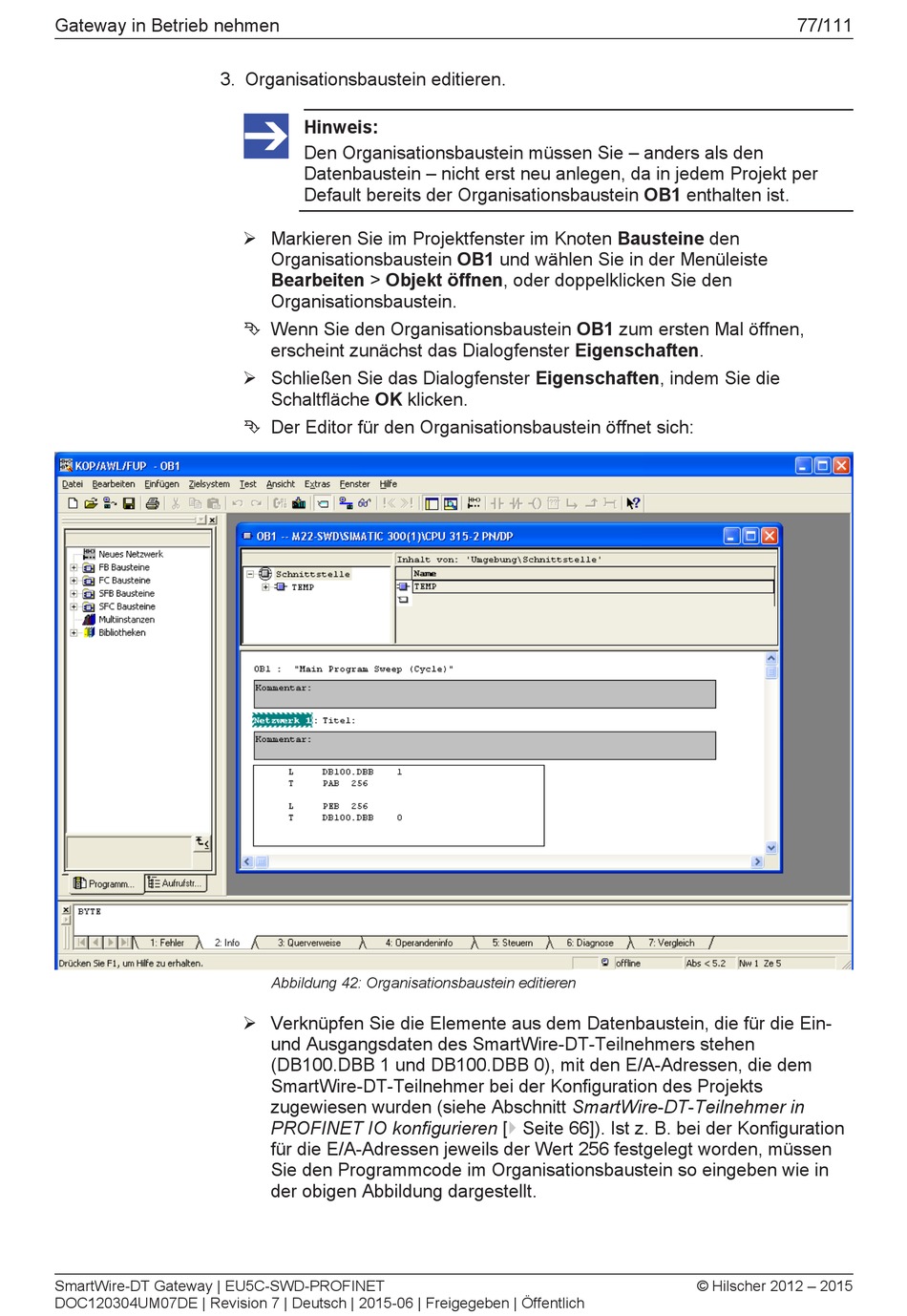

Abbildung 42: Organisationsbaustein editieren
Ø Verknüpfen Sie die Elemente aus dem Datenbaustein, die für die Ein­
und Ausgangsdaten des SmartWire­DT­Teilnehmers stehen
(DB100.DBB 1 und DB100.DBB 0), mit den E/A­Adressen, die dem
SmartWire­DT­Teilnehmer bei der Konfiguration des Projekts
zugewiesen wurden (siehe Abschnitt SmartWire­DT­Teilnehmer in
PROFINET IO konfigurieren [} Seite 66]). Ist z. B. bei der Konfiguration
für die E/A­Adressen jeweils der Wert 256 festgelegt worden, müssen
Sie den Programmcode im Organisationsbaustein so eingeben wie in
der obigen Abbildung dargestellt.
