Geräteansicht, Anschlüsse und LEDs
5 Geräteansicht, Anschlüsse und LEDs
5.1 Geräteansicht
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich

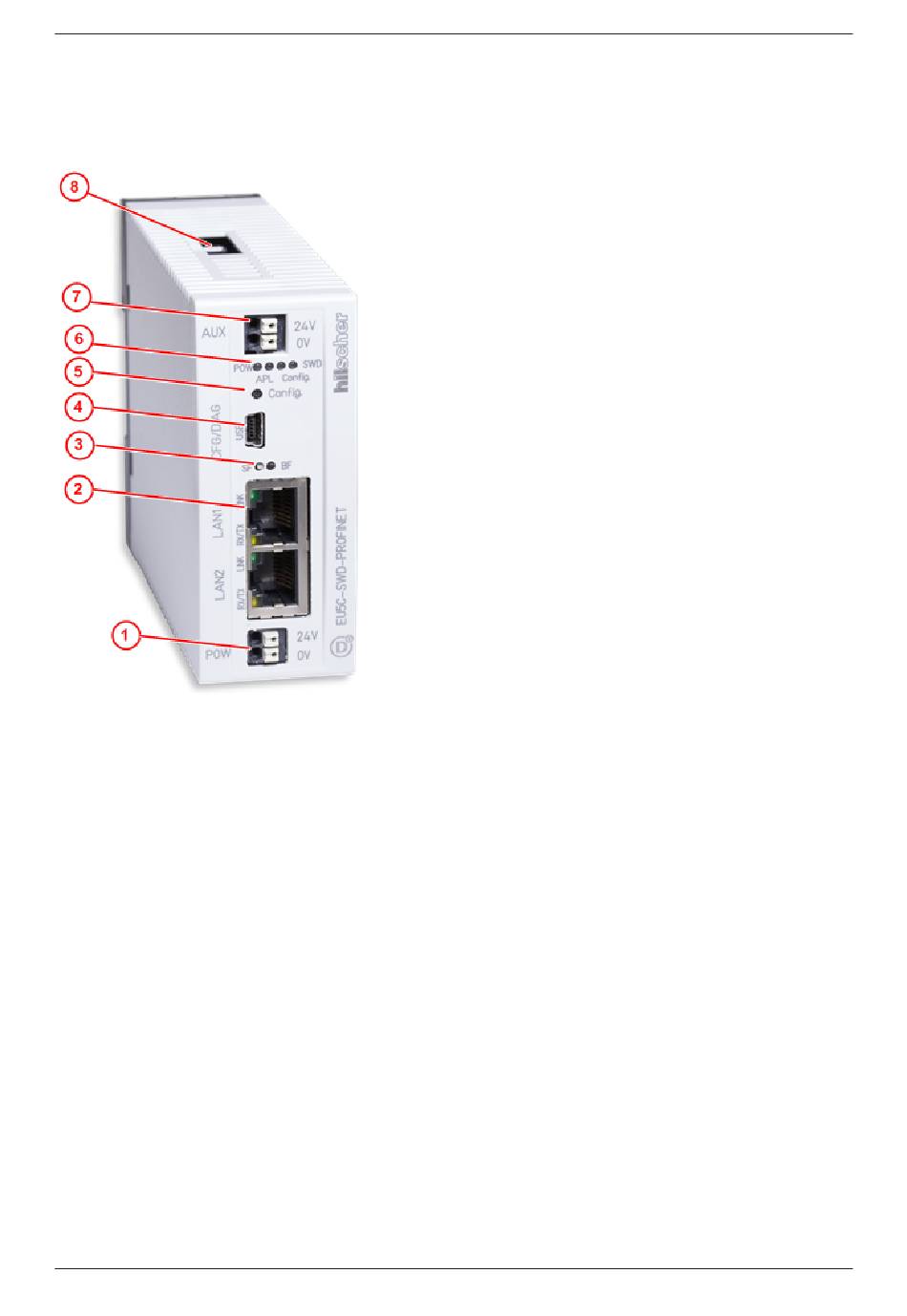

Tabelle 12: Frontansicht EU5C­SWD­PROFINET Gateway
(1) 24­V­Spannungsversorgung POW
(2) PROFINET IO Anschluss (RJ45)
(3) LEDs Kommunikationsstatus PROFINET IO
(4) Mini­USB­Anschluss
(5) Konfigurationstaste
(6) LEDs Gateway
(7) 24­V­Spannungsversorgung AUX
(8) SmartWire­DT Anschluss (Stiftleiste, 8­polig)
