Gateway in Betrieb nehmen
8.3.3 PROFINET IO­Konfiguration auf S7­300­SPS übertragen
1. PG/PC­Schnittstelle in STEP 7 einstellen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Voraussetzungen
· Die S7­300­SPS wird mit Spannung versorgt.
· Die S7­300­SPS ist per Ethernet mit dem Programmiergerät/PC und
STEP 7 (Programmiersystem) verbunden.
Schrittanleitung
Ø Wählen Sie auf Ihrem Programmiergerät/PC im SIMATIC Manager das
Menü Extras > PG/PC­Schnittstelle einstellen.
Ê Das Dialogfenster PG/PC­Schnittstelle einstellen öffnet sich:

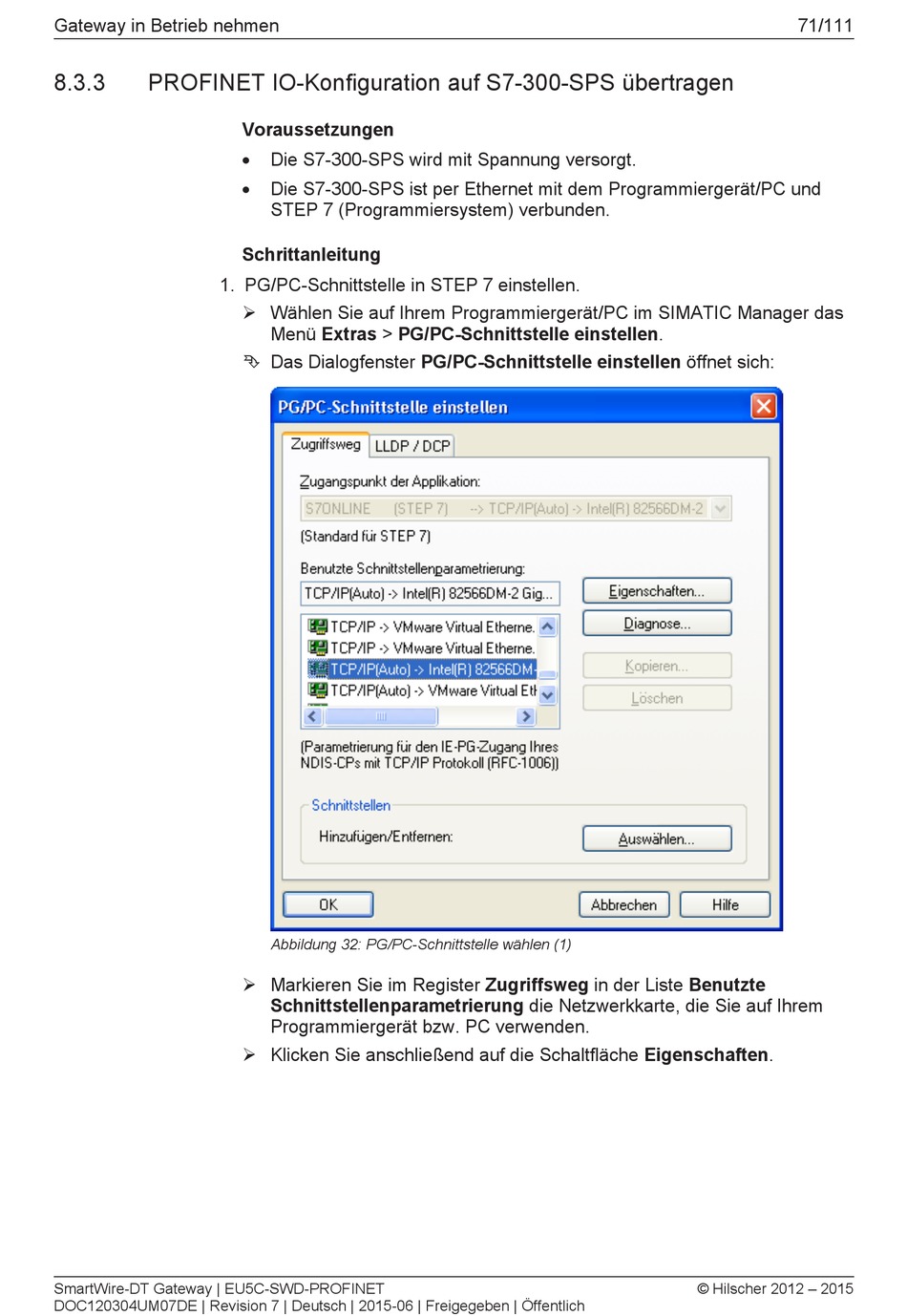

Abbildung 32: PG/PC­Schnittstelle wählen (1)
Ø Markieren Sie im Register Zugriffsweg in der Liste Benutzte
Schnittstellenparametrierung die Netzwerkkarte, die Sie auf Ihrem
Programmiergerät bzw. PC verwenden.
Ø Klicken Sie anschließend auf die Schaltfläche Eigenschaften.
