Gateway Von Hutschiene Abnehmen - hilscher EU5C-SWD-PROFINET Benutzerhandbuch

Gateway installieren

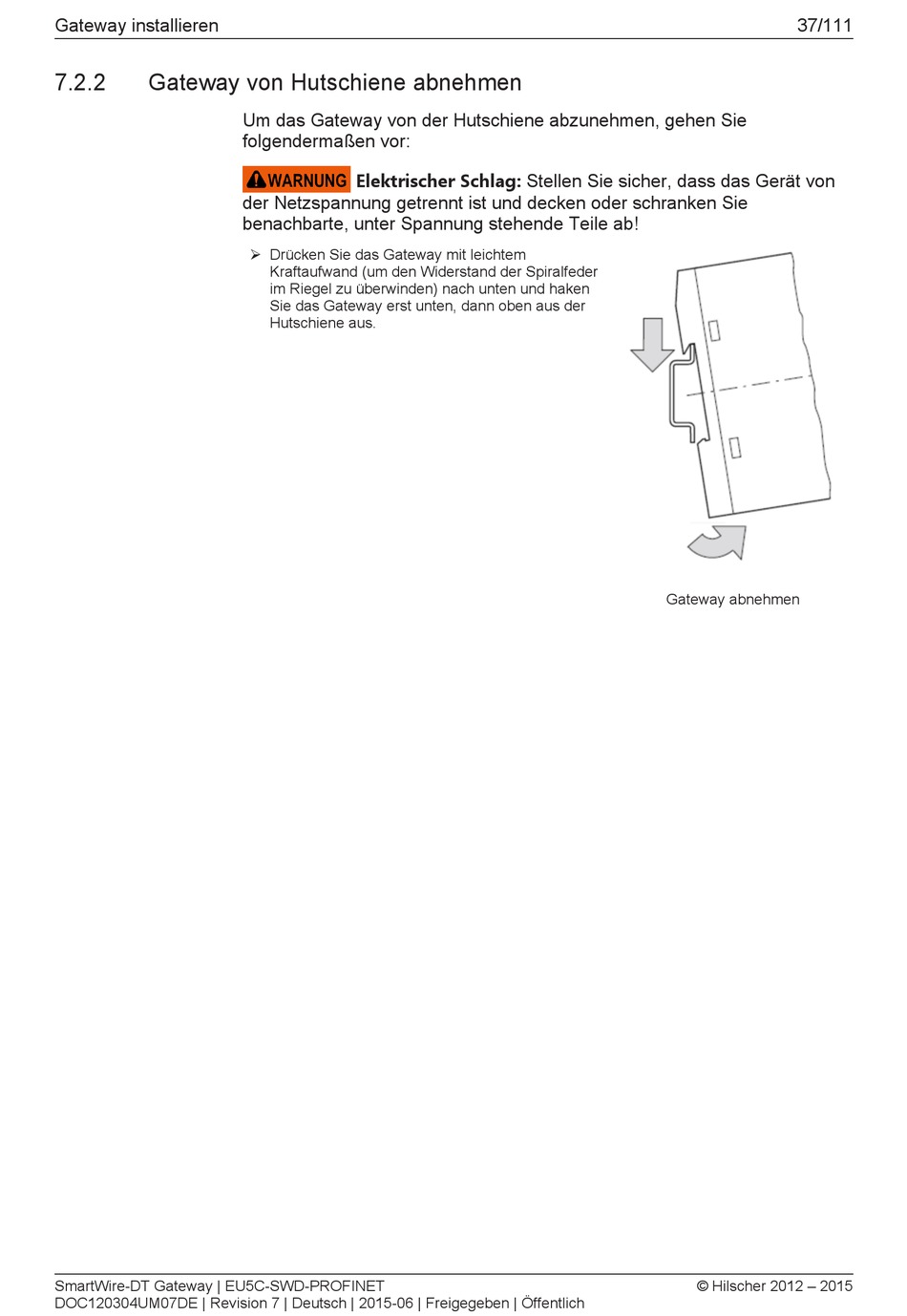

7.2.2 Gateway von Hutschiene abnehmen
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Um das Gateway von der Hutschiene abzunehmen, gehen Sie
folgendermaßen vor:
Elektrischer Schlag: Stellen Sie sicher, dass das Gerät von
der Netzspannung getrennt ist und decken oder schranken Sie
benachbarte, unter Spannung stehende Teile ab!
Ø Drücken Sie das Gateway mit leichtem
Kraftaufwand (um den Widerstand der Spiralfeder
im Riegel zu überwinden) nach unten und haken
Sie das Gateway erst unten, dann oben aus der
Hutschiene aus.
37/111
Gateway abnehmen
