PROFINET IO­Datenkommunikation
9.1.2 Fehlererkennungen und Fehlermeldungen
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich

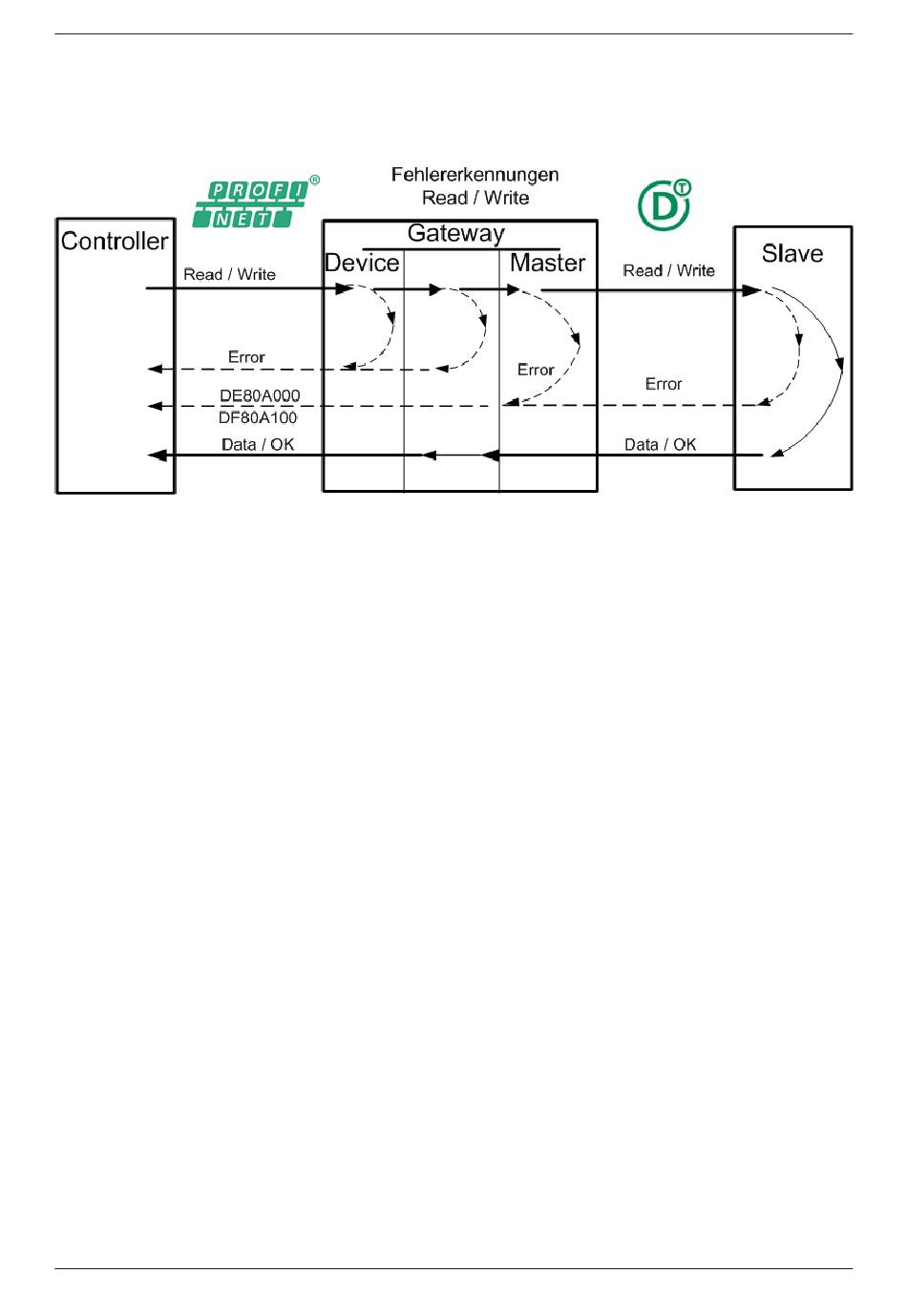

Die folgende Grafik zeigt, an welchen Stellen in der azyklischen
Kommunikation Fehlererkennungen möglich sind.
Abbildung 55: Azyklische Daten Fehlererkennungen
Fehler, die im Gateway (PROFINET IO­Device) erkannt werden, werden
als normale PROFINET IO­Fehler an den Controller gemeldet.
Alle Fehler, außer Adressierungsfehler, die im SmartWire­DT­Master oder
Slave erkannt werden, werden mit der Fehlerkennung 0xDE80A000
(Lesen) bzw. 0xDF80A100 (Schreiben) an den PROFINET IO­Controller
gemeldet.
Fehlererkennung durch das Gateway bei Read/Write Record
Ein Fehlercode, z. B. 0xDE80B000, setzt sich zusammen aus:
ErrorCode (DE = IODReadRes), ErrorDecode (80 = PNIORW), ErrorCode1
(B0 = ungültiger Index) und ErrorCode2 (00 = nicht definiert).
