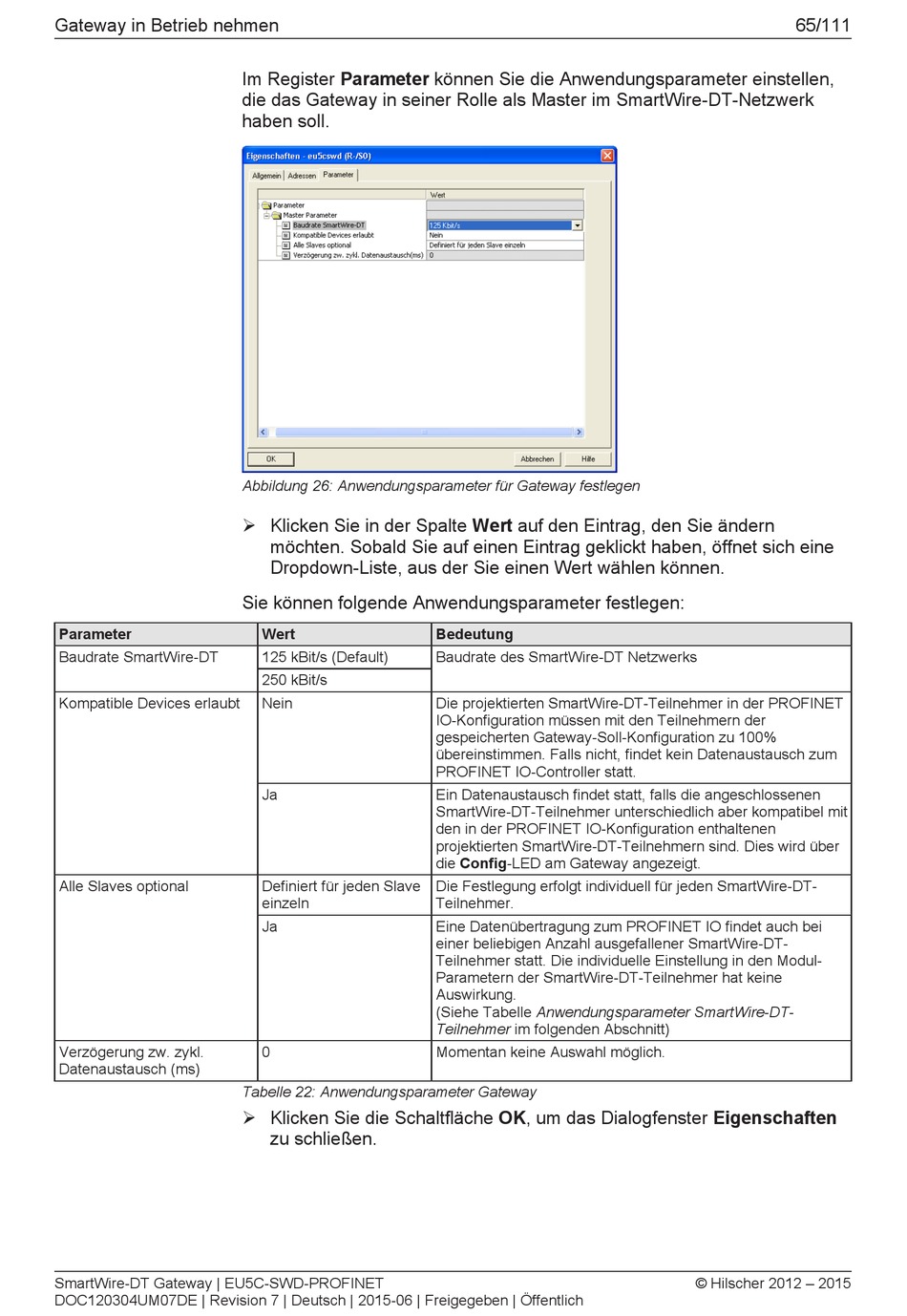

Gateway in Betrieb nehmen
Parameter
Baudrate SmartWireDT
Kompatible Devices erlaubt
Alle Slaves optional
Verzögerung zw. zykl.
Datenaustausch (ms)
SmartWireDT Gateway | EU5CSWDPROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 201506 | Freigegeben | Öffentlich
Im Register Parameter können Sie die Anwendungsparameter einstellen,
die das Gateway in seiner Rolle als Master im SmartWireDTNetzwerk
haben soll.
Abbildung 26: Anwendungsparameter für Gateway festlegen
Ø Klicken Sie in der Spalte Wert auf den Eintrag, den Sie ändern
möchten. Sobald Sie auf einen Eintrag geklickt haben, öffnet sich eine
DropdownListe, aus der Sie einen Wert wählen können.
Sie können folgende Anwendungsparameter festlegen:
Wert
125 kBit/s (Default)
250 kBit/s
Nein
Ja
Definiert für jeden Slave
einzeln
Ja
0
Tabelle 22: Anwendungsparameter Gateway
Ø Klicken Sie die Schaltfläche OK, um das Dialogfenster Eigenschaften
zu schließen.
Bedeutung
Baudrate des SmartWireDT Netzwerks
Die projektierten SmartWireDTTeilnehmer in der PROFINET
IOKonfiguration müssen mit den Teilnehmern der
gespeicherten GatewaySollKonfiguration zu 100%
übereinstimmen. Falls nicht, findet kein Datenaustausch zum
PROFINET IOController statt.
Ein Datenaustausch findet statt, falls die angeschlossenen
SmartWireDTTeilnehmer unterschiedlich aber kompatibel mit
den in der PROFINET IOKonfiguration enthaltenen
projektierten SmartWireDTTeilnehmern sind. Dies wird über
die ConfigLED am Gateway angezeigt.
Die Festlegung erfolgt individuell für jeden SmartWireDT
Teilnehmer.
Eine Datenübertragung zum PROFINET IO findet auch bei
einer beliebigen Anzahl ausgefallener SmartWireDT
Teilnehmer statt. Die individuelle Einstellung in den Modul
Parametern der SmartWireDTTeilnehmer hat keine
Auswirkung.
(Siehe Tabelle Anwendungsparameter SmartWireDT
Teilnehmer im folgenden Abschnitt)
Momentan keine Auswahl möglich.
65/111
