Geräteansicht, Anschlüsse und LEDs
5.2 LEDs und ihre Bedeutung

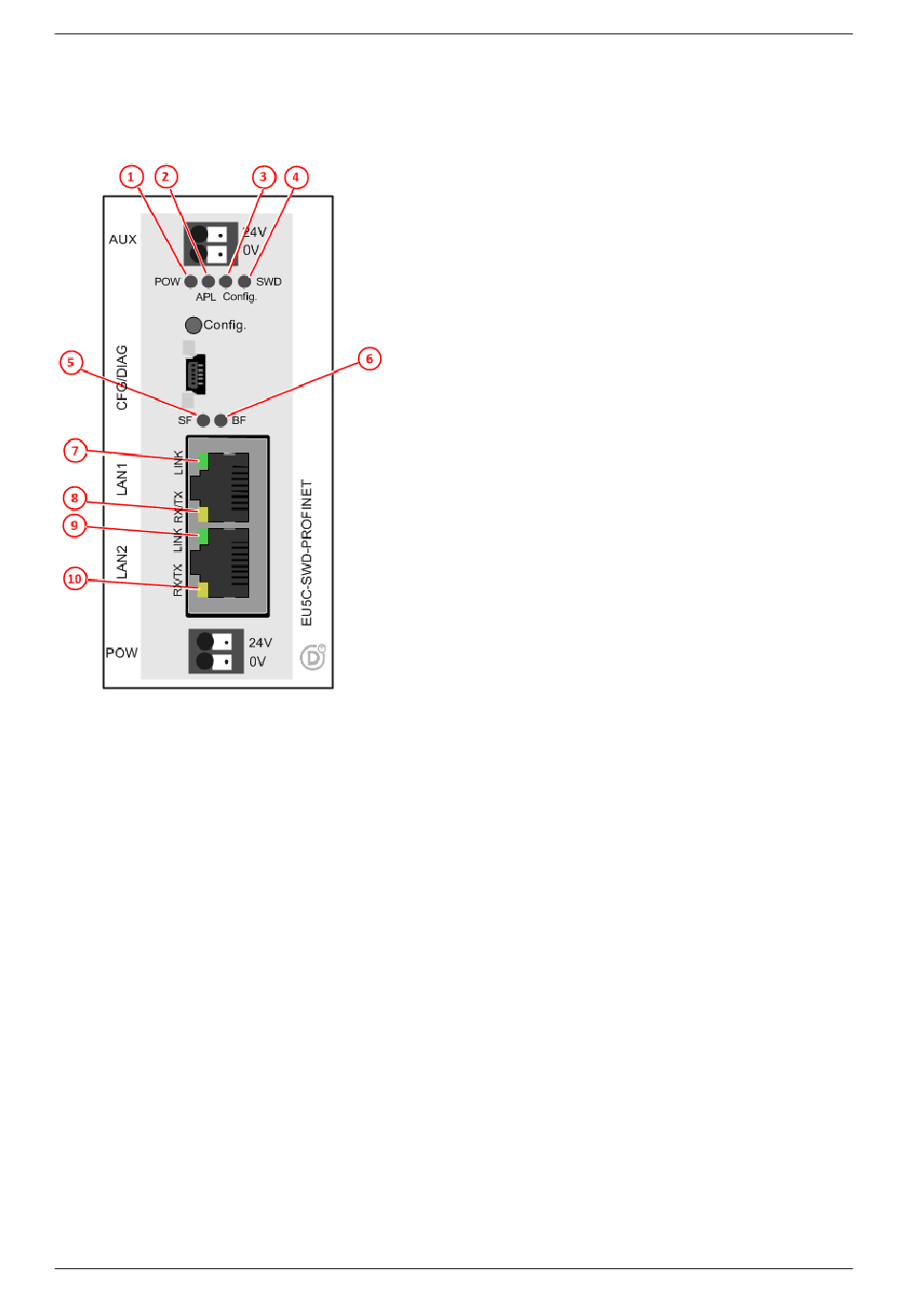

5.2.1 Positionen der LEDs
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Tabelle 13: LEDs EU5C­SWD­PROFINET Gateway
(1) POW: Systemstatus
(2) APL: Applikationsstatus
(3) Config.: Konfigurationsstatus
(4) SWD: SmartWire­DT­Status
(5) SF: PROFINET IO Systemfehler
(6) BF: PROFINET IO Busfehler
(7) LINK für Kanal 0
(8) Receive/Transmit (RX/TX) für Kanal 0
(9) LINK für Kanal 1
(10) Receive/Transmit (RX/TX) für Kanal 1
