Kurzbeschreibung EU5C­SWD­PROFINET Gateway
3 Kurzbeschreibung EU5C­SWD­PROFINET Gateway
3.1

Funktion

SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Das EU5C­SWD­PROFINET Gateway integriert ein SmartWire­DT­
Netzwerk in ein PROFINET­Netzwerk. Hierzu stellt das Gateway eine
Datenverbindung zwischen den Teilnehmern des untergeordneten
SmartWire­DT­Netzwerks und einem Controller (Master bzw. Steuerung) in
dem übergeordneten PROFINET IO­Netzwerk her.
Das Gateway ist bezogen auf das SmartWire­DT­Netzwerk ein Master,
bezogen auf das PROFINET­Netzwerk ein modulares IO Device (Slave).
Es bildet dabei gegenüber dem PROFINET IO­Controller jeden
angeschlossenen SmartWire­DT­Teilnehmer als einzelnes Modul ab.
Die zyklischen Prozessdaten werden transparent zwischen den beiden
Netzwerken übertragen.
Es können bis zu 99 SmartWire­DT­Teilnehmer an einem Gateway
betrieben und 1000 Byte im Summenrahmen an Ein­ und Ausgangsdaten
ausgetauscht werden.

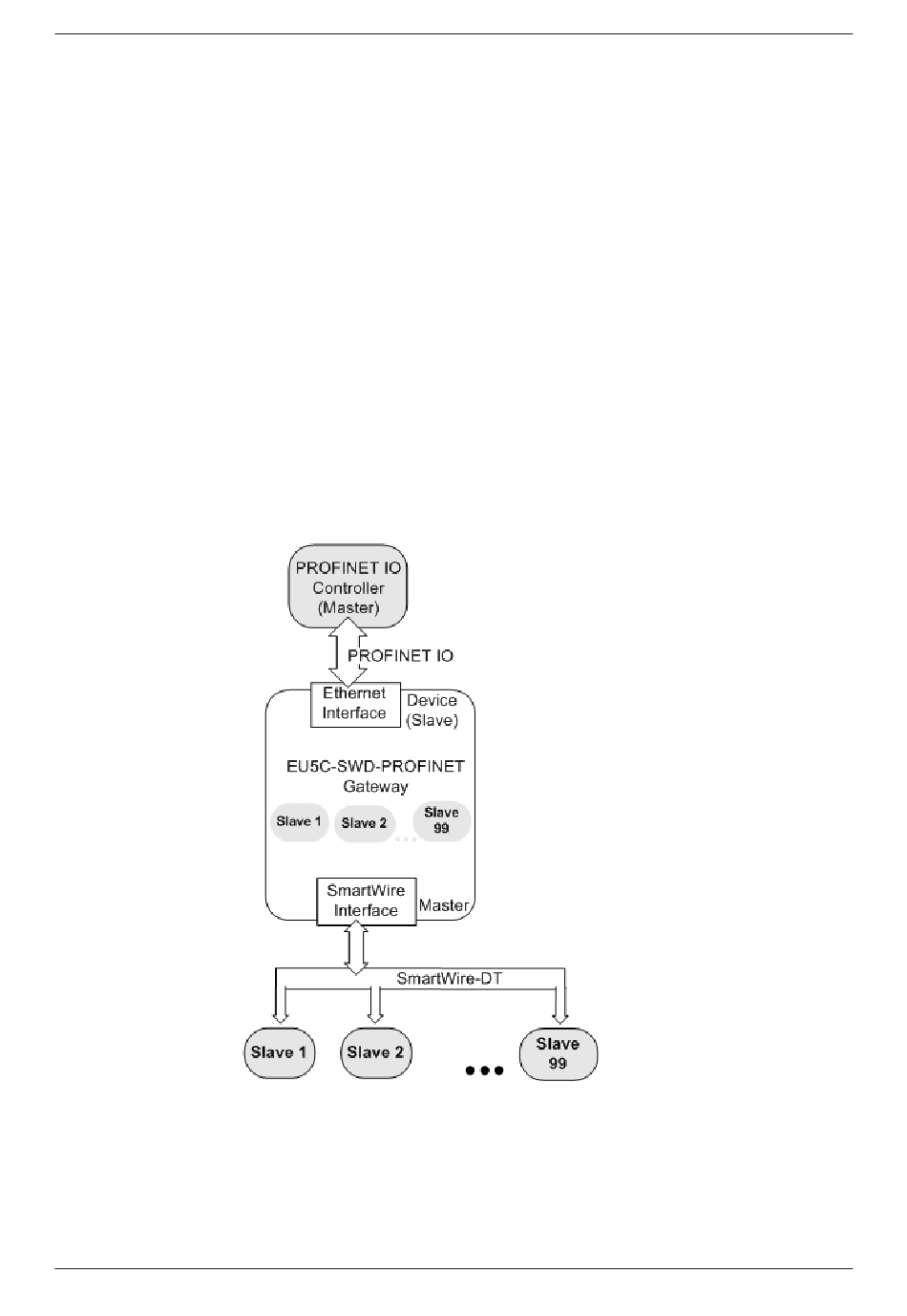

Abbildung 1: Datenfluss EU5C­SWD­PROFINET Gateway
