Schnelleinstieg

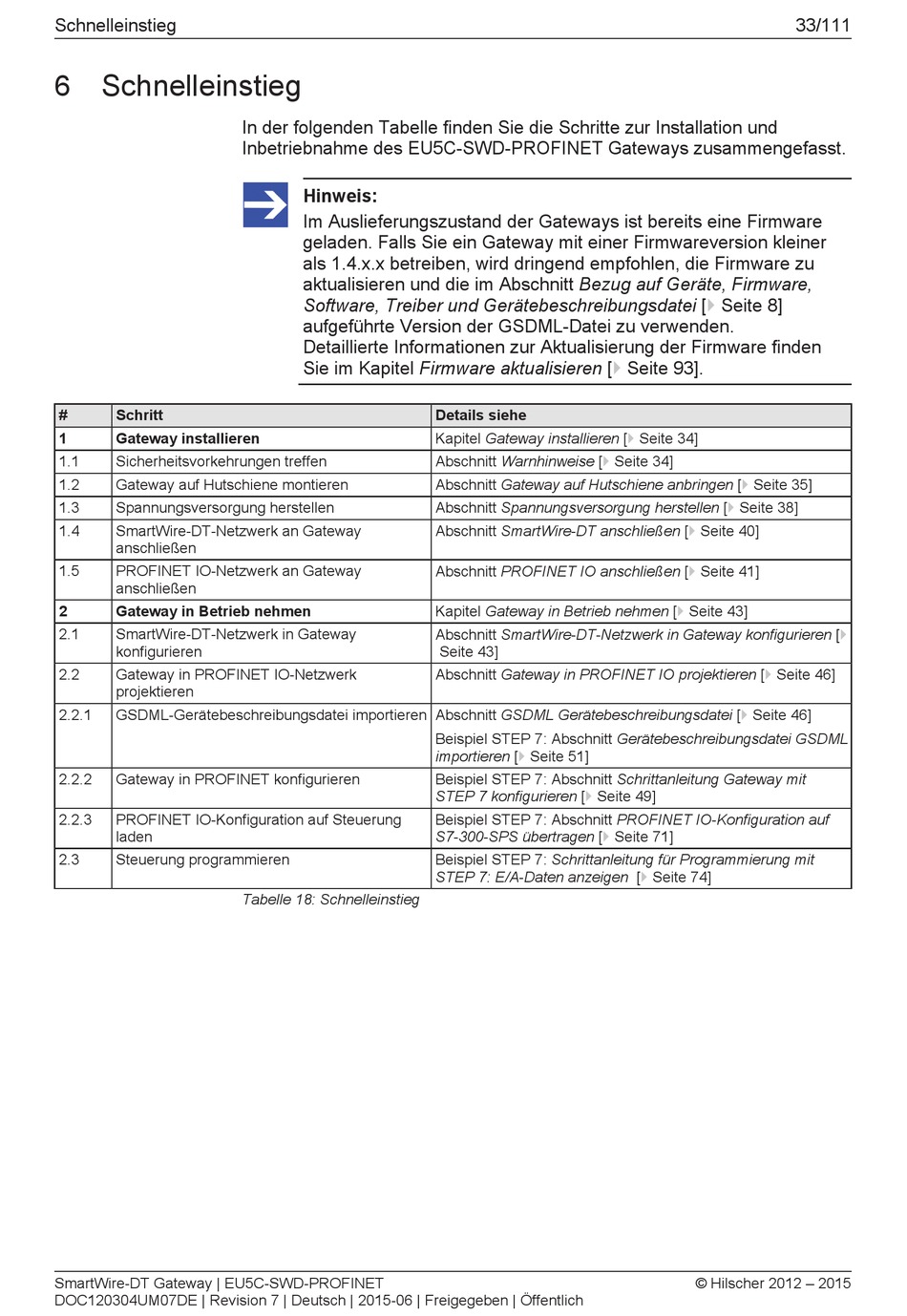

6 Schnelleinstieg
# Schritt
1 Gateway installieren
1.1 Sicherheitsvorkehrungen treffen
1.2 Gateway auf Hutschiene montieren
1.3 Spannungsversorgung herstellen
1.4 SmartWire­DT­Netzwerk an Gateway
anschließen
1.5 PROFINET IO­Netzwerk an Gateway
anschließen
2 Gateway in Betrieb nehmen
2.1 SmartWire­DT­Netzwerk in Gateway
konfigurieren
2.2 Gateway in PROFINET IO­Netzwerk
projektieren
2.2.1 GSDML­Gerätebeschreibungsdatei importieren Abschnitt GSDML Gerätebeschreibungsdatei [} Seite 46]
2.2.2 Gateway in PROFINET konfigurieren
2.2.3 PROFINET IO­Konfiguration auf Steuerung
laden
2.3 Steuerung programmieren
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
In der folgenden Tabelle finden Sie die Schritte zur Installation und
Inbetriebnahme des EU5C­SWD­PROFINET Gateways zusammengefasst.
Hinweis:
Im Auslieferungszustand der Gateways ist bereits eine Firmware
geladen. Falls Sie ein Gateway mit einer Firmwareversion kleiner
als 1.4.x.x betreiben, wird dringend empfohlen, die Firmware zu
aktualisieren und die im Abschnitt Bezug auf Geräte, Firmware,
Software, Treiber und Gerätebeschreibungsdatei [} Seite 8]
aufgeführte Version der GSDML­Datei zu verwenden.
Detaillierte Informationen zur Aktualisierung der Firmware finden
Sie im Kapitel Firmware aktualisieren [} Seite 93].
Tabelle 18: Schnelleinstieg
Details siehe
Kapitel Gateway installieren [} Seite 34]
Abschnitt Warnhinweise [} Seite 34]
Abschnitt Gateway auf Hutschiene anbringen [} Seite 35]
Abschnitt Spannungsversorgung herstellen [} Seite 38]
Abschnitt SmartWire­DT anschließen [} Seite 40]
Abschnitt PROFINET IO anschließen [} Seite 41]
Kapitel Gateway in Betrieb nehmen [} Seite 43]
Abschnitt SmartWire­DT­Netzwerk in Gateway konfigurieren [}
Seite 43]
Abschnitt Gateway in PROFINET IO projektieren [} Seite 46]
Beispiel STEP 7: Abschnitt Gerätebeschreibungsdatei GSDML
importieren [} Seite 51]
Beispiel STEP 7: Abschnitt Schrittanleitung Gateway mit
STEP 7 konfigurieren [} Seite 49]
Beispiel STEP 7: Abschnitt PROFINET IO­Konfiguration auf
S7­300­SPS übertragen [} Seite 71]
Beispiel STEP 7: Schrittanleitung für Programmierung mit
STEP 7: E/A­Daten anzeigen [} Seite 74]
