Gateway in Betrieb nehmen
1. Datenbaustein anlegen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Sie kennen die Bedeutung der Ein­ und Ausgangssignale (z. B.
·
Bitbelegung der Betriebszustände) des betreffenden SmartWire­DT­
Teilnehmers.
Die zur Programmierung notwendigen Parameter der einzelnen
SmartWire­Geräte finden Sie im entsprechenden
Benutzerhandbuch des Gerätes, z. B. im Handbuch SmartWire­DT­
Teilnehmer, MN05006001Z­DE von Eaton.
Das Projekt ist im SIMATIC Manager geöffnet.
·
Schrittanleitung
Ø Markieren Sie im Projektbaum die CPU und wählen Sie in der
Menüleiste Einfügen > S7­Baustein > Datenbaustein.

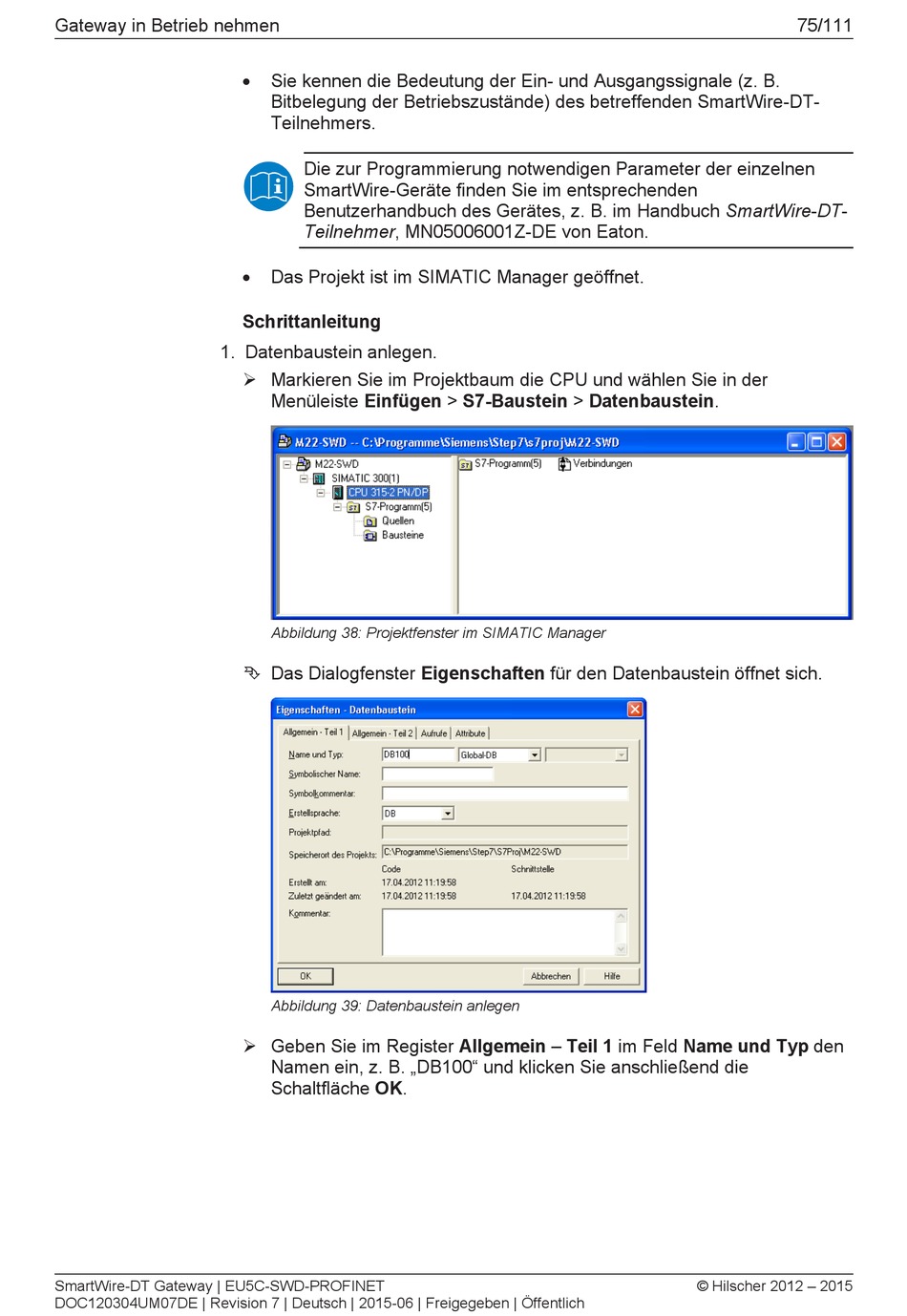

Abbildung 38: Projektfenster im SIMATIC Manager
Ê Das Dialogfenster Eigenschaften für den Datenbaustein öffnet sich.
Abbildung 39: Datenbaustein anlegen
Ø Geben Sie im Register Allgemein – Teil 1 im Feld Name und Typ den
Namen ein, z. B. „DB100" und klicken Sie anschließend die
Schaltfläche OK.
