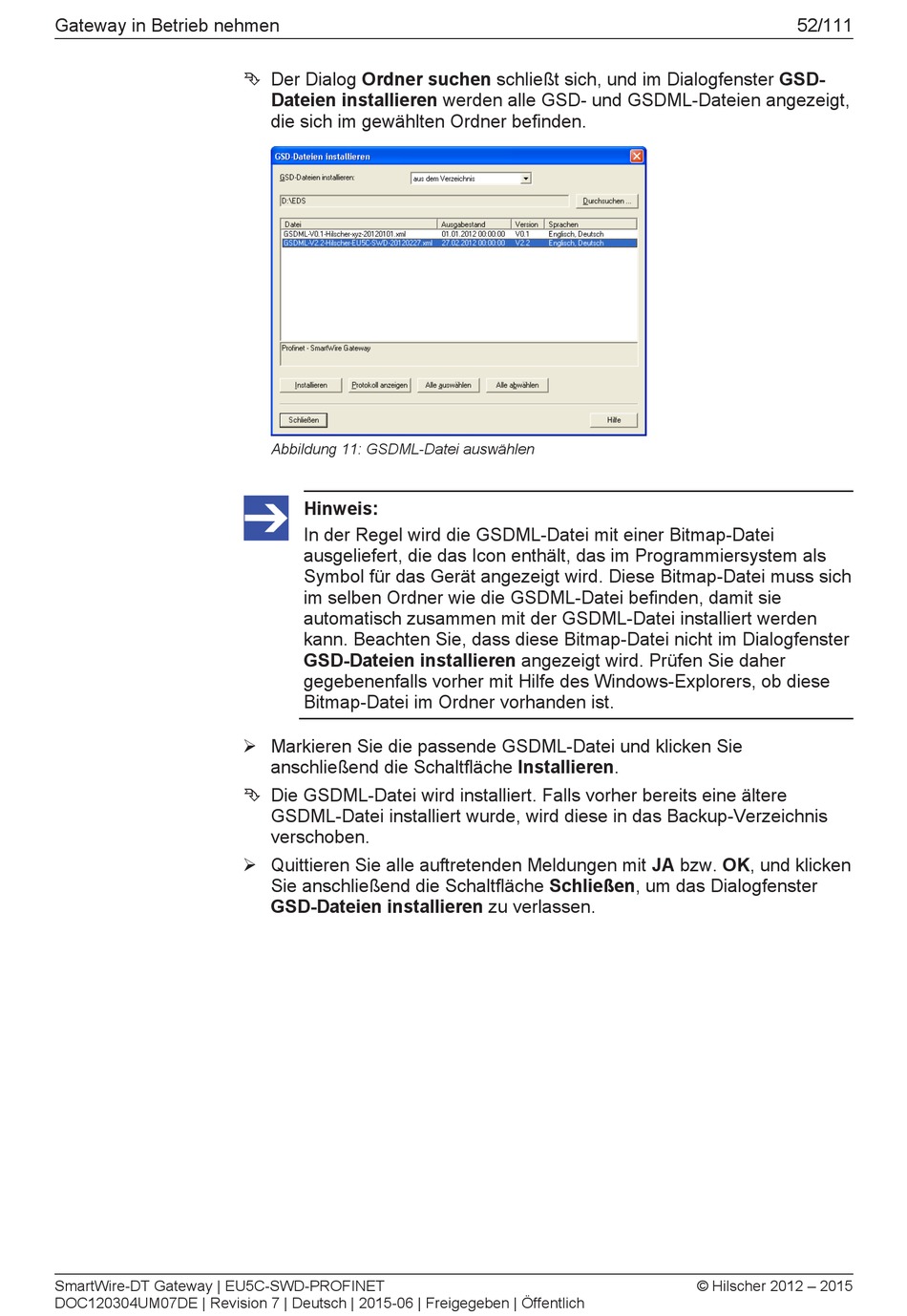

Abbildung 11: Gsdml­datei Auswählen - hilscher EU5C-SWD-PROFINET Benutzerhandbuch

Gateway in Betrieb nehmen
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ê Der Dialog Ordner suchen schließt sich, und im Dialogfenster GSD­
Dateien installieren werden alle GSD­ und GSDML­Dateien angezeigt,
die sich im gewählten Ordner befinden.
Abbildung 11: GSDML­Datei auswählen
Hinweis:
In der Regel wird die GSDML­Datei mit einer Bitmap­Datei
ausgeliefert, die das Icon enthält, das im Programmiersystem als
Symbol für das Gerät angezeigt wird. Diese Bitmap­Datei muss sich
im selben Ordner wie die GSDML­Datei befinden, damit sie
automatisch zusammen mit der GSDML­Datei installiert werden
kann. Beachten Sie, dass diese Bitmap­Datei nicht im Dialogfenster
GSD­Dateien installieren angezeigt wird. Prüfen Sie daher
gegebenenfalls vorher mit Hilfe des Windows­Explorers, ob diese
Bitmap­Datei im Ordner vorhanden ist.
Ø Markieren Sie die passende GSDML­Datei und klicken Sie
anschließend die Schaltfläche Installieren.
Ê Die GSDML­Datei wird installiert. Falls vorher bereits eine ältere
GSDML­Datei installiert wurde, wird diese in das Backup­Verzeichnis
verschoben.
Ø Quittieren Sie alle auftretenden Meldungen mit JA bzw. OK, und klicken
Sie anschließend die Schaltfläche Schließen, um das Dialogfenster
GSD­Dateien installieren zu verlassen.
52/111
© Hilscher 2012 – 2015
