Gateway in Betrieb nehmen
6. Variablentabelle editieren.
7. E/A­Daten anzeigen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ø Markieren Sie die neue Variablentabelle und wählen Sie in der
Menüleiste Bearbeiten > Objekt öffnen oder doppelklicken Sie die
Variablentabelle.
Ê Der Editor für die Variablentabelle öffnet sich:

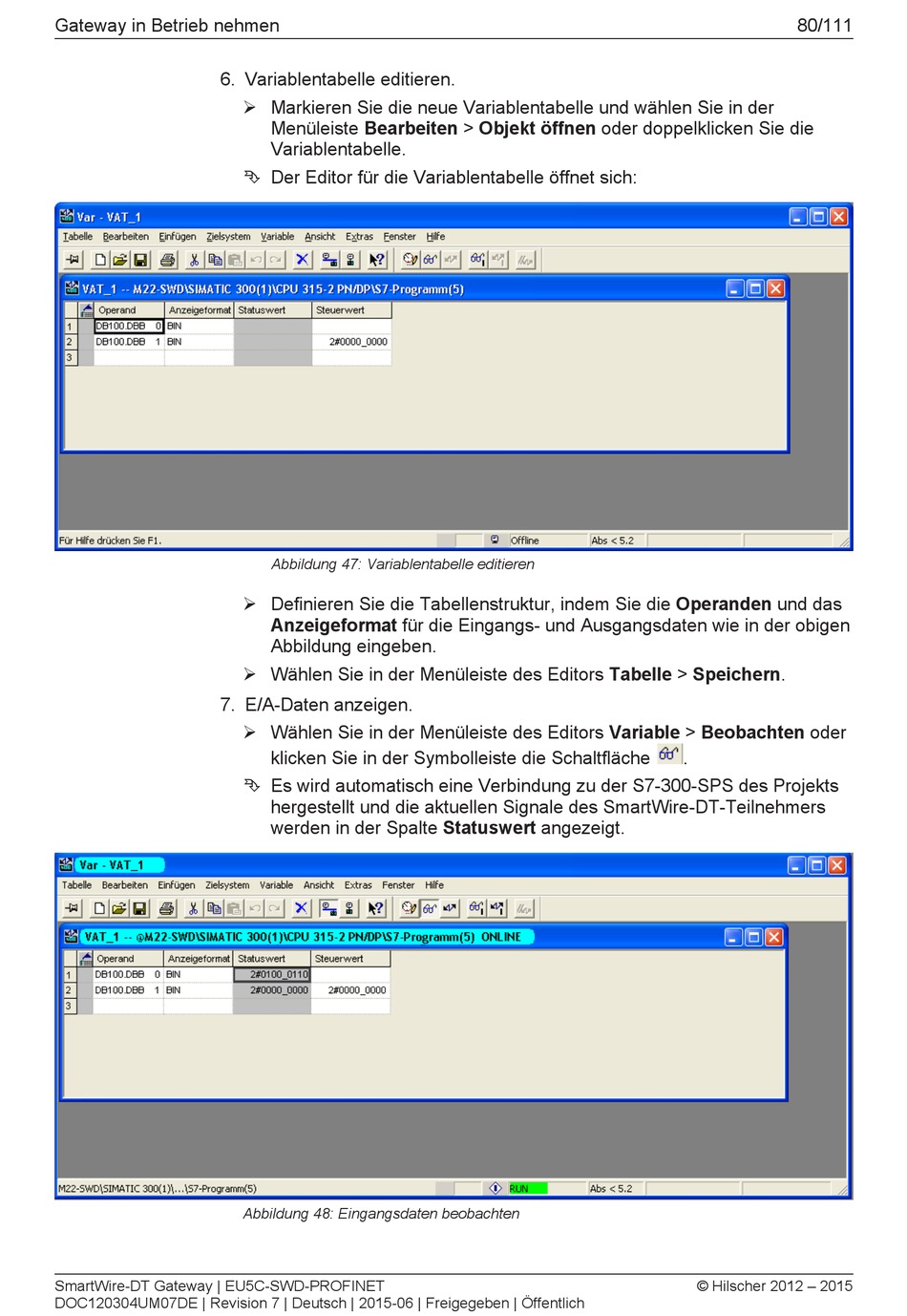

Abbildung 47: Variablentabelle editieren
Ø Definieren Sie die Tabellenstruktur, indem Sie die Operanden und das
Anzeigeformat für die Eingangs­ und Ausgangsdaten wie in der obigen
Abbildung eingeben.
Ø Wählen Sie in der Menüleiste des Editors Tabelle > Speichern.
Ø Wählen Sie in der Menüleiste des Editors Variable > Beobachten oder
klicken Sie in der Symbolleiste die Schaltfläche
Ê Es wird automatisch eine Verbindung zu der S7­300­SPS des Projekts
hergestellt und die aktuellen Signale des SmartWire­DT­Teilnehmers
werden in der Spalte Statuswert angezeigt.
Abbildung 48: Eingangsdaten beobachten
80/111
.
