Gateway in Betrieb nehmen
8.3.2.2 Gerätebeschreibungsdatei GSDML importieren
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich

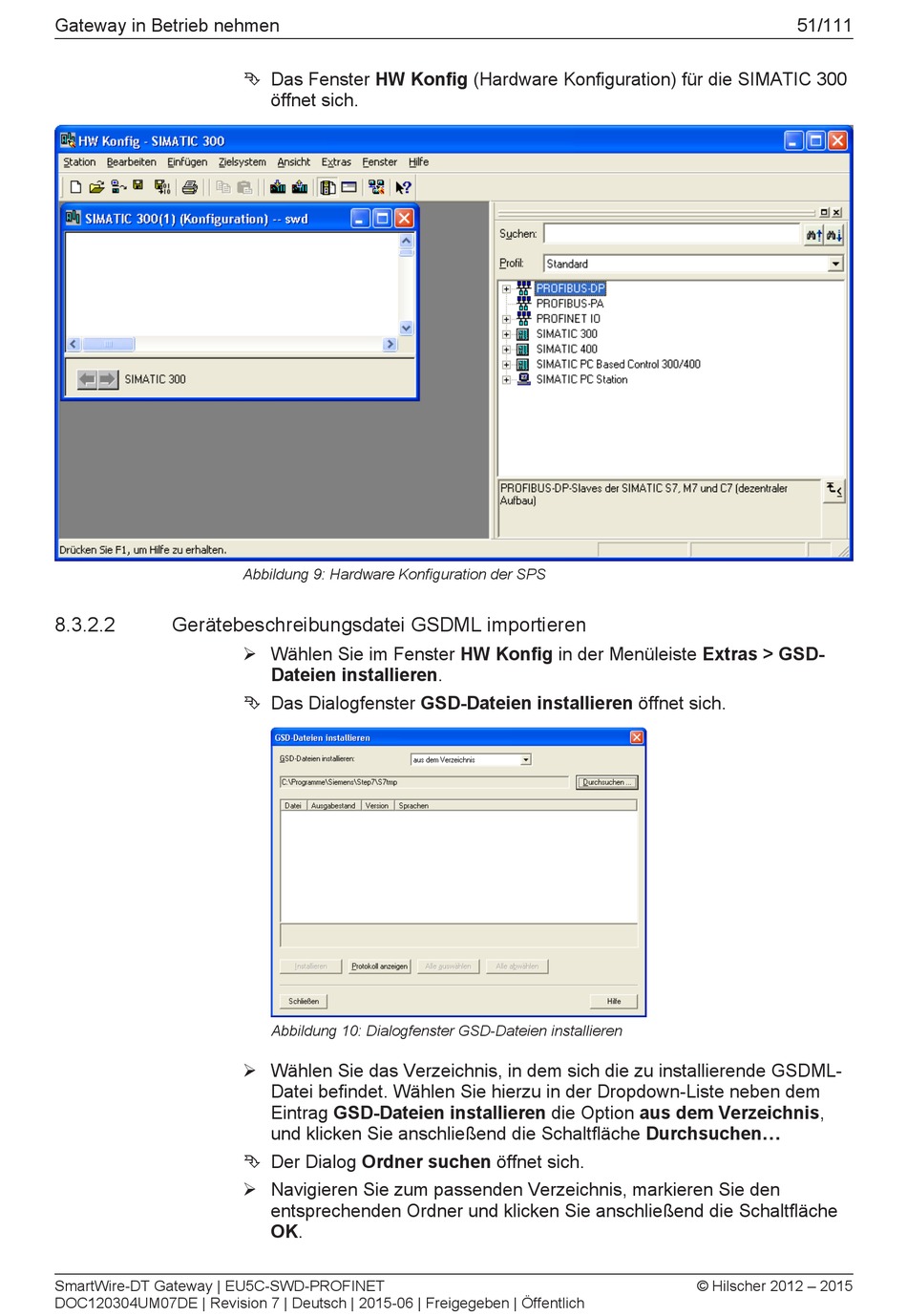

Ê Das Fenster HW Konfig (Hardware Konfiguration) für die SIMATIC 300
öffnet sich.
Abbildung 9: Hardware Konfiguration der SPS
Ø Wählen Sie im Fenster HW Konfig in der Menüleiste Extras > GSD­
Dateien installieren.
Ê Das Dialogfenster GSD­Dateien installieren öffnet sich.
Abbildung 10: Dialogfenster GSD­Dateien installieren
Ø Wählen Sie das Verzeichnis, in dem sich die zu installierende GSDML­
Datei befindet. Wählen Sie hierzu in der Dropdown­Liste neben dem
Eintrag GSD­Dateien installieren die Option aus dem Verzeichnis,
und klicken Sie anschließend die Schaltfläche Durchsuchen...
Ê Der Dialog Ordner suchen öffnet sich.
Ø Navigieren Sie zum passenden Verzeichnis, markieren Sie den
entsprechenden Ordner und klicken Sie anschließend die Schaltfläche
OK.
