Gateway in Betrieb nehmen
8.3.5 Nachträglich SmartWire­DT­Teilnehmer einfügen
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Falls Sie bezüglich der endgültigen SmartWire­DT­Topologie unsicher sind
und SmartWire­DT­Teilnehmer nachträglich einfügen wollen, empfiehlt sich
der Einbau eines Platzhalters (Leermoduls) in der entsprechenden Position
im SmartWire­DT­Netzwerk. Dies ist insbesondere in STEP 7 hilfreich, da
HW­Konfig kein Einfügen inmitten belegter Modul­Plätze gestattet.
Ø Platzieren Sie die feststehenden SmartWire­DT­Teilnehmer während
der Konfiguration im Programmiersystem in der richtigen Reihenfolge,
und fügen Sie den Platzhalter Leerplatz­Modul aus dem Ordner
Sonstige Elemente an der vorgesehenen Stelle ein.

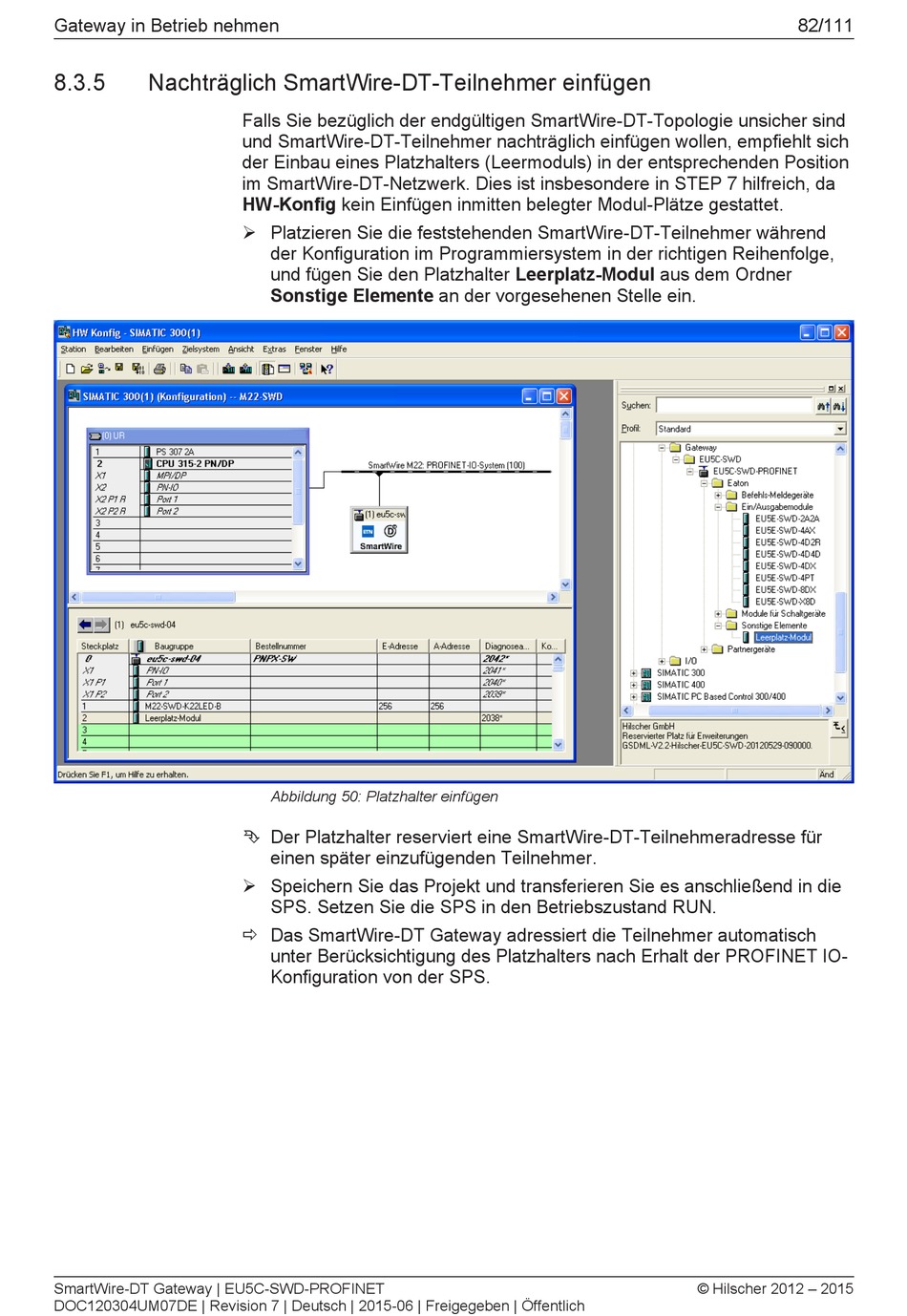

Abbildung 50: Platzhalter einfügen
Ê Der Platzhalter reserviert eine SmartWire­DT­Teilnehmeradresse für
einen später einzufügenden Teilnehmer.
Ø Speichern Sie das Projekt und transferieren Sie es anschließend in die
SPS. Setzen Sie die SPS in den Betriebszustand RUN.
ð Das SmartWire­DT Gateway adressiert die Teilnehmer automatisch
unter Berücksichtigung des Platzhalters nach Erhalt der PROFINET IO­
Konfiguration von der SPS.
