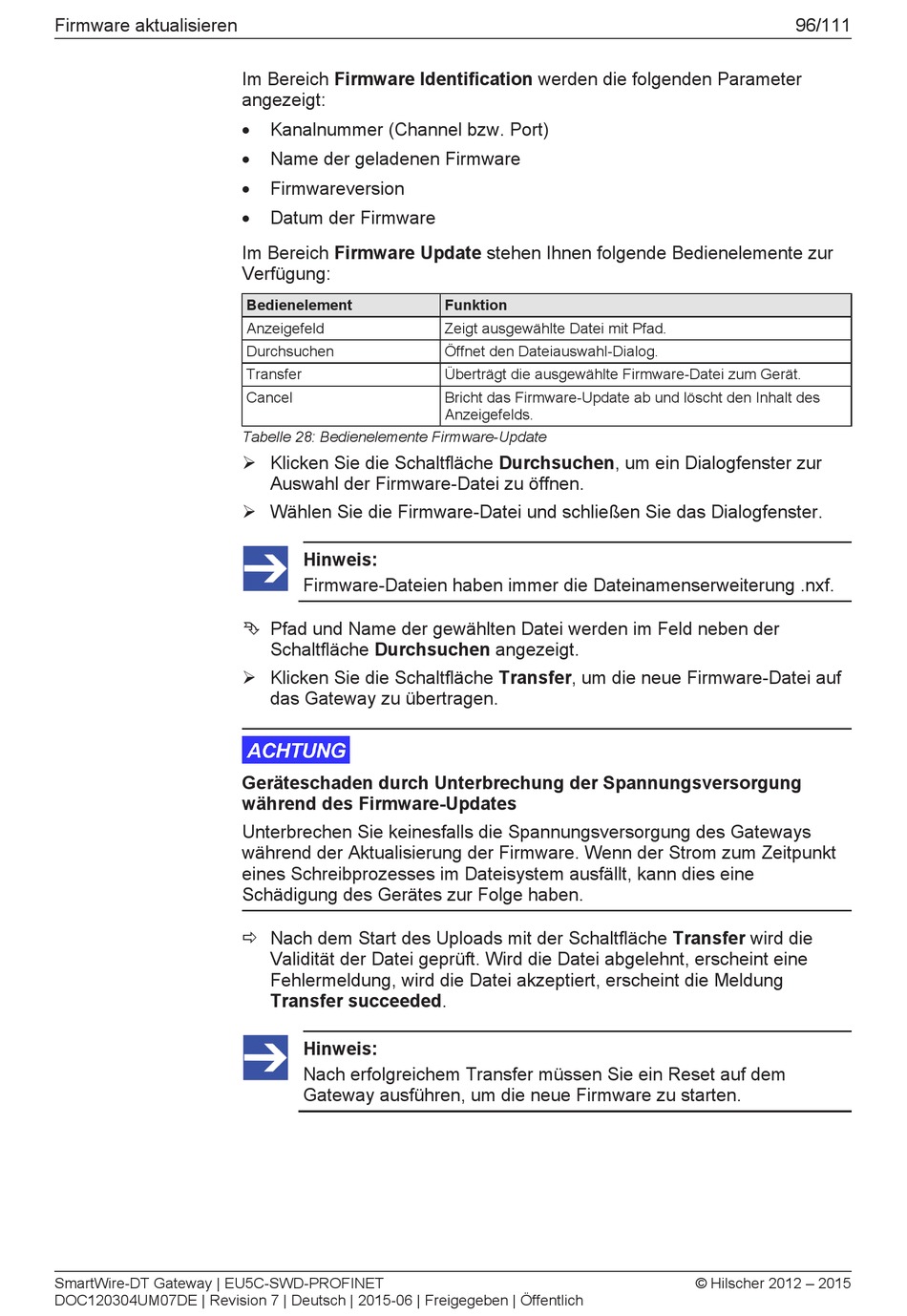

Tabelle 28: Bedienelemente Firmware­update - hilscher EU5C-SWD-PROFINET Benutzerhandbuch

Firmware aktualisieren
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Im Bereich Firmware Identification werden die folgenden Parameter
angezeigt:
Kanalnummer (Channel bzw. Port)
·
Name der geladenen Firmware
·
Firmwareversion
·
Datum der Firmware
·
Im Bereich Firmware Update stehen Ihnen folgende Bedienelemente zur
Verfügung:
Bedienelement
Anzeigefeld
Durchsuchen
Transfer
Cancel
Tabelle 28: Bedienelemente Firmware­Update
Ø Klicken Sie die Schaltfläche Durchsuchen, um ein Dialogfenster zur
Auswahl der Firmware­Datei zu öffnen.
Ø Wählen Sie die Firmware­Datei und schließen Sie das Dialogfenster.
Hinweis:
Firmware­Dateien haben immer die Dateinamenserweiterung .nxf.
Ê Pfad und Name der gewählten Datei werden im Feld neben der
Schaltfläche Durchsuchen angezeigt.
Ø Klicken Sie die Schaltfläche Transfer, um die neue Firmware­Datei auf
das Gateway zu übertragen.
Geräteschaden durch Unterbrechung der Spannungsversorgung
während des Firmware­Updates
Unterbrechen Sie keinesfalls die Spannungsversorgung des Gateways
während der Aktualisierung der Firmware. Wenn der Strom zum Zeitpunkt
eines Schreibprozesses im Dateisystem ausfällt, kann dies eine
Schädigung des Gerätes zur Folge haben.
ð Nach dem Start des Uploads mit der Schaltfläche Transfer wird die
Validität der Datei geprüft. Wird die Datei abgelehnt, erscheint eine
Fehlermeldung, wird die Datei akzeptiert, erscheint die Meldung
Transfer succeeded.
Hinweis:
Nach erfolgreichem Transfer müssen Sie ein Reset auf dem
Gateway ausführen, um die neue Firmware zu starten.
Funktion
Zeigt ausgewählte Datei mit Pfad.
Öffnet den Dateiauswahl­Dialog.
Überträgt die ausgewählte Firmware­Datei zum Gerät.
Bricht das Firmware­Update ab und löscht den Inhalt des
Anzeigefelds.
96/111
© Hilscher 2012 – 2015
