Geräteansicht, Anschlüsse und LEDs
5.3 Pinbelegung Real­Time­Ethernet­Schnittstelle
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Die folgende Zeichnung zeigt die Pinbelegung der PROFINET­Schnittstelle
des Gateways.

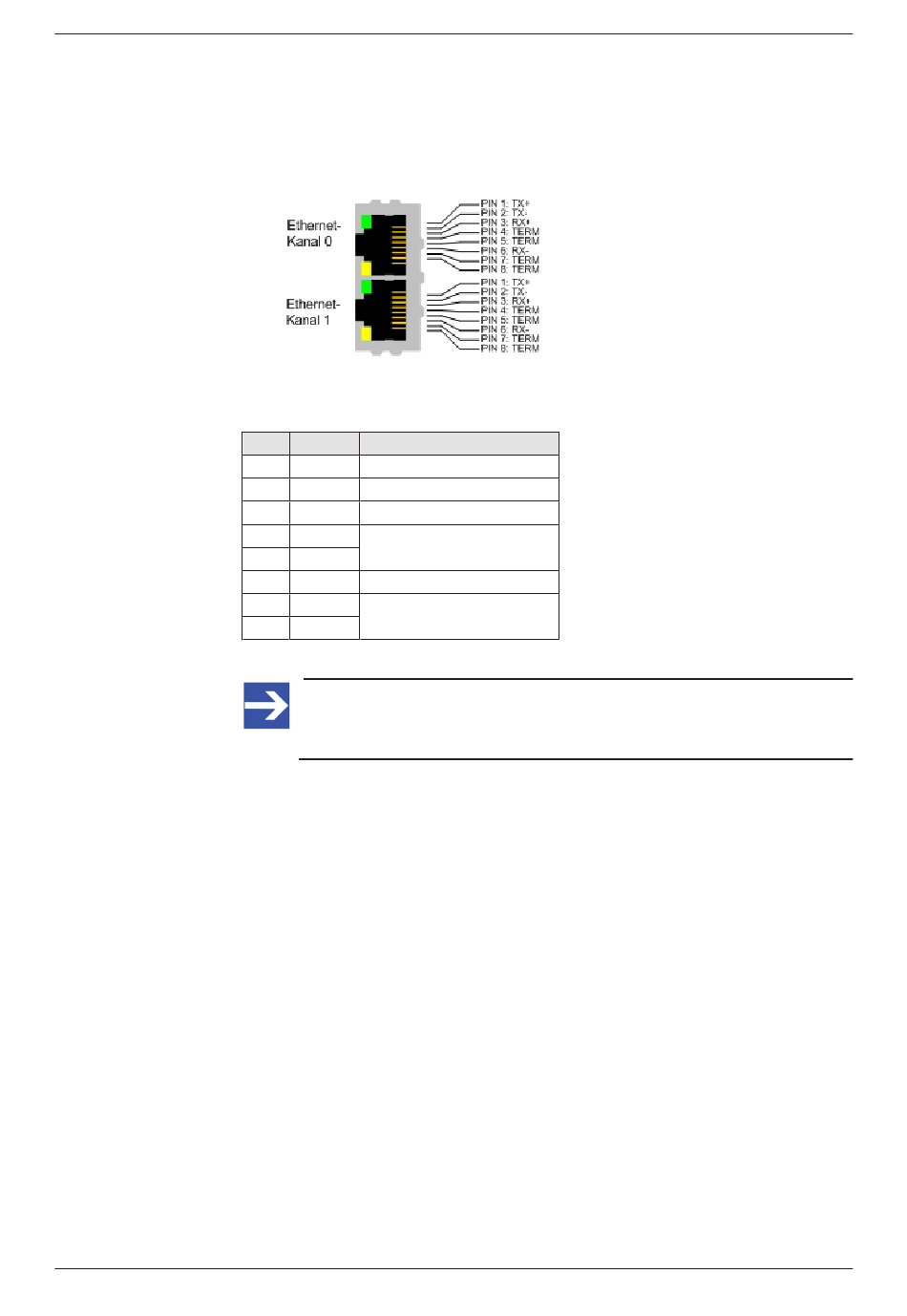

Abbildung 2: Anschlussbelegungen der Ethernet­Schnittstelle (RJ45)
Pin Signal Beschreibung
1 TX + Sendedaten +
2 TX – Sendedaten –
3 RX + Empfangsdaten +
4 TERM Bob Smith­Terminierung
5 TERM
6 RX – Empfangsdaten –
7 TERM Bob Smith­Terminierung
8 TERM
Tabelle 16: Anschlussbelegung der Ethernet­Schnittstelle (RJ45) an Kanal 0 und Kanal 1
Hinweis:
Die Ethernet­Anschlüsse verfügen über Auto­Crossover­
Funktionalität.
31/111
