Gateway installieren
7.5 PROFINET IO anschließen
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ø Schließen Sie das PROFINET IO­Kabel mit dem RJ45­Stecker an eine
der Ethernet­Buchsen des Gateways an.

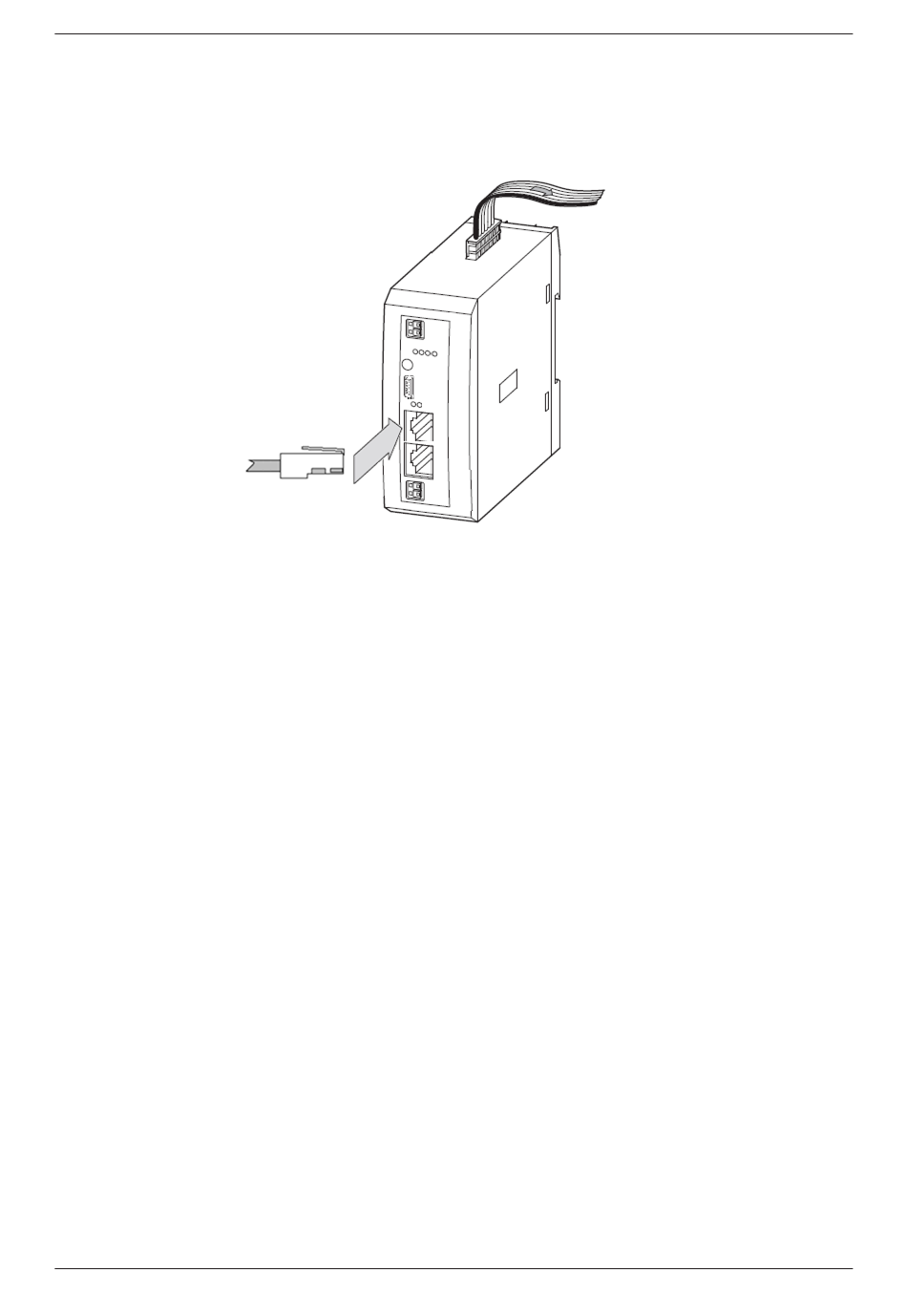

Abbildung 6: PROFINET IO an Gateway anschließen
Beachten Sie folgende Verkabelungshinweise für PROFINET IO:
· Verwenden Sie keine Hubs.
· Verwenden Sie Switches nur wenn der Switch „Priority Tagging" und
LLDP unterstützt (100 MBit/s, Full Duplex).
· Die maximale Kabellänge in einem Segment beträgt 100 Meter.
Bitte beachten Sie auch folgenden Verkabelungshinweis für den
PROFINET IO­Controller:
Nur Ports mit unterschiedlicher Cross­Over­Einstellung miteinander
·
verbinden. Andernfalls kommt zwischen den Geräten keine Verbindung
zustande. Falls die Porteinstellungen des PROFINET IO Controllers
nicht auf AUTO stehen, dann wird Port0 ungekreuzt geschaltet und
Port1 gekreuzt.
