Firmware­Recovery per HTTP
5. Firmware­Datei in das Gateway laden.
6. Reset durchführen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ê Pfad und Name der gewählten Datei werden neben der Schaltfläche
Durchsuchen angezeigt.
Ø Klicken Sie die Schaltfläche Transfer, um die neue Firmware­Datei auf
das Gateway zu übertragen.
Ê Nach dem Start des Downloads mit der Schaltfläche Transfer wird die
Validität der neuen Firmware­Datei geprüft. Wird die Datei abgelehnt,
erscheint eine Fehlermeldung. Wird die Datei akzeptiert, erscheint nach
einer kurzen Weile die Aufforderung, ein Reset auf dem Gateway
ausführen, um die neue Firmware zu starten:

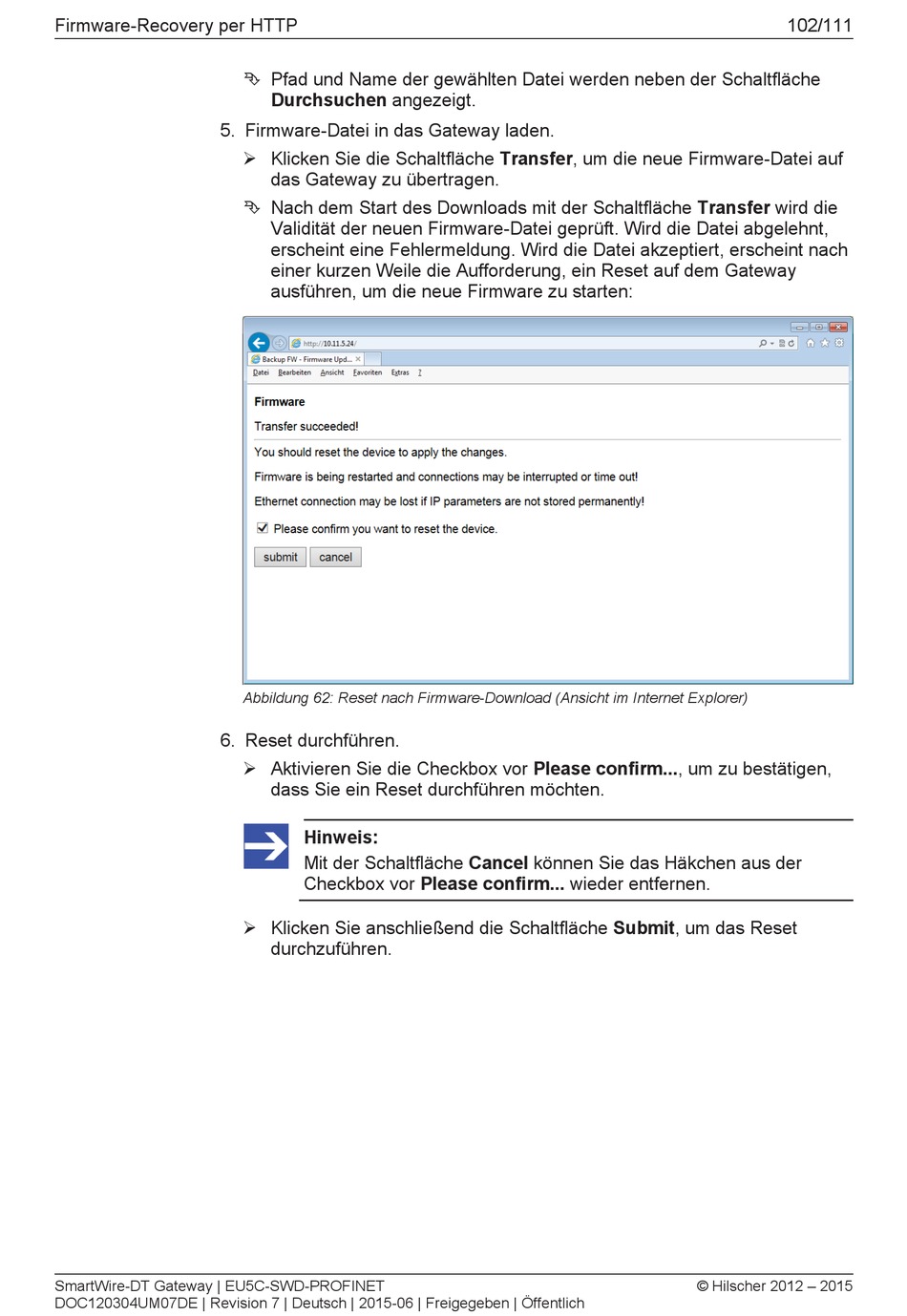

Abbildung 62: Reset nach Firmware­Download (Ansicht im Internet Explorer)
Ø Aktivieren Sie die Checkbox vor Please confirm..., um zu bestätigen,
dass Sie ein Reset durchführen möchten.
Hinweis:
Mit der Schaltfläche Cancel können Sie das Häkchen aus der
Checkbox vor Please confirm... wieder entfernen.
Ø Klicken Sie anschließend die Schaltfläche Submit, um das Reset
durchzuführen.
102/111
© Hilscher 2012 – 2015
