Gateway in Betrieb nehmen
2. SmartWire­DT­Teilnehmer konfigurieren.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ø Fügen Sie weitere SmartWire­DT­Teilnehmer hinzu. Gehen Sie dabei
wie oben beschrieben vor. Falls Sie bezüglich der endgültigen
SmartWire­DT­Topologie unsicher sind und eventuell nachträglich
SmartWire­DT­Teilnehmer einfügen wollen, können Sie einen
Platzhalter einbauen. Näheres hierzu erfahren Sie im Abschnitt
Nachträglich SmartWire­DT­Teilnehmer einfügen [} Seite 82].
Wichtig:
Ø Beachten Sie die korrekte Reihenfolge der SmartWire­DT­
Teilnehmer im SmartWire­DT­Netzwerk. Diese müssen in
PROFINET IO in der selben Reihenfolge wie in der Anlage
konfiguriert werden.
Ø Das Universalmodul ist kein gültiger SmartWire­DT­Teilnehmer
und darf daher nicht in das Projekt übernommen werden.
Ø Markieren Sie im oberen Teil des Konfigurationsfensters das Gateway­
Symbol [Position (1)] und doppelklicken Sie anschließend im unteren
Teil des Konfigurationsfensters auf den Eintrag für den SmartWire­DT­
Teilnehmer, z. B. EU5E­SWD­2A2A auf Steckplatz 1 [Position (2)].

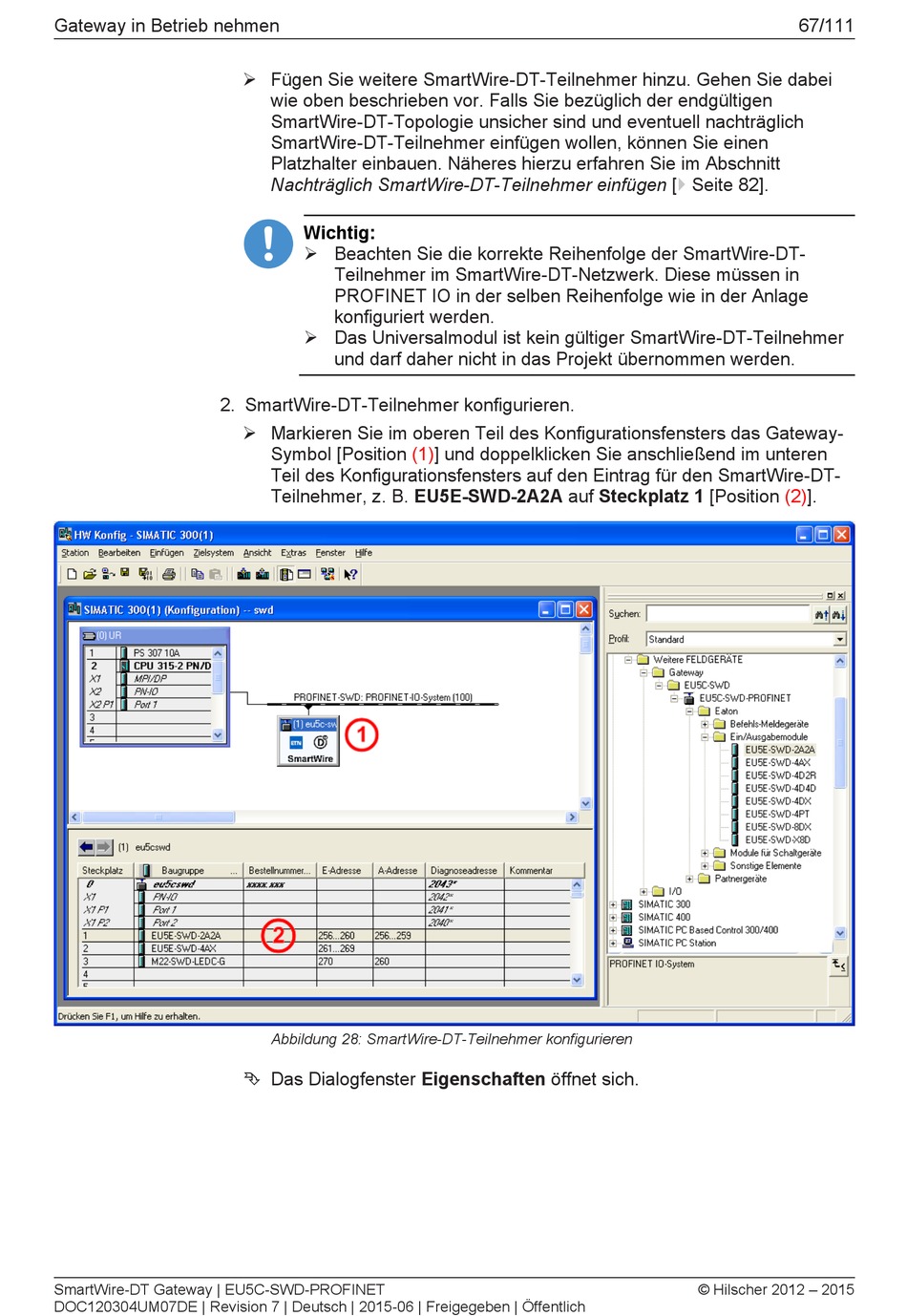

Abbildung 28: SmartWire­DT­Teilnehmer konfigurieren
Ê Das Dialogfenster Eigenschaften öffnet sich.
67/111
