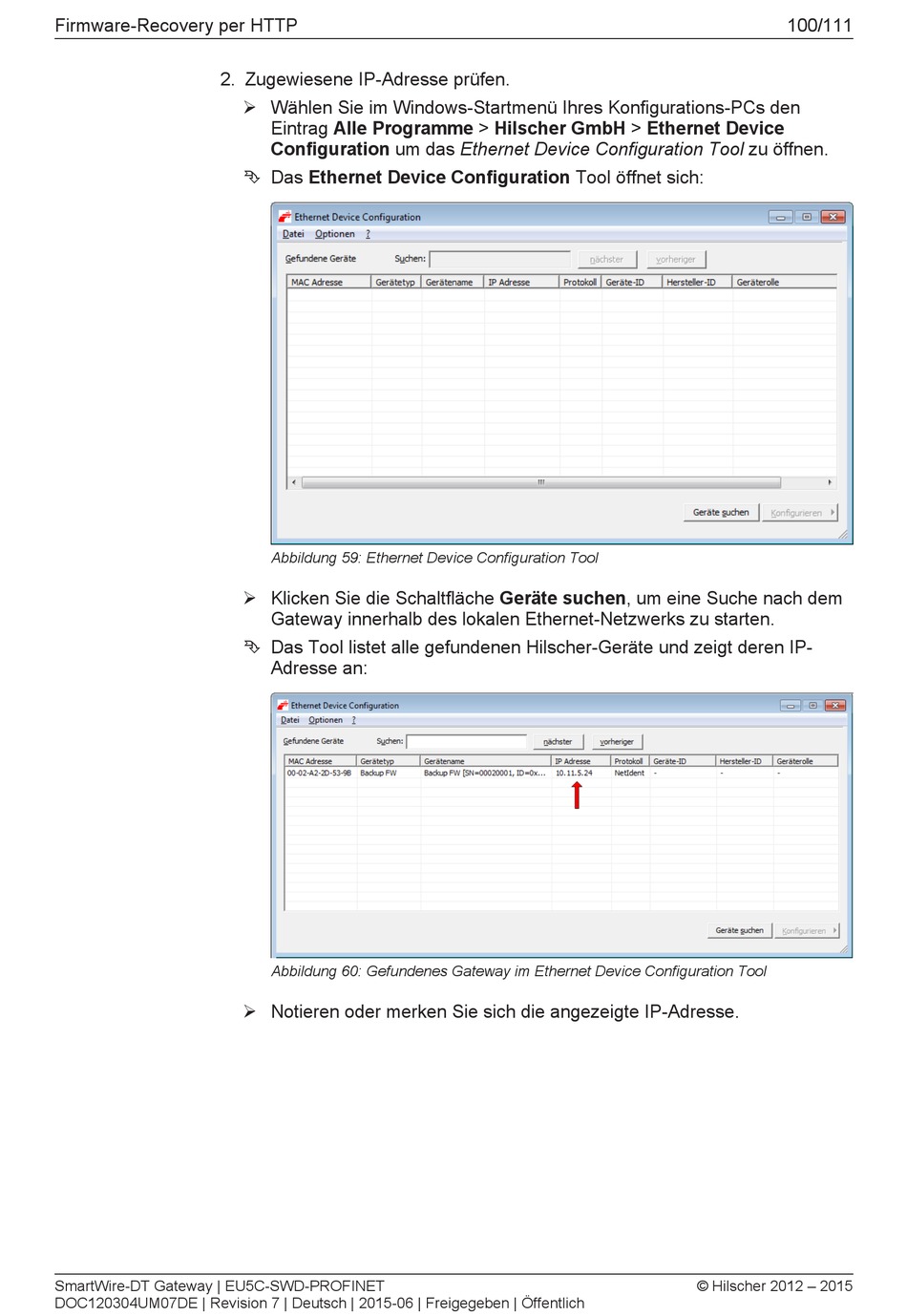

Firmware­Recovery per HTTP
2. Zugewiesene IP­Adresse prüfen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ø Wählen Sie im Windows­Startmenü Ihres Konfigurations­PCs den
Eintrag Alle Programme > Hilscher GmbH > Ethernet Device
Configuration um das Ethernet Device Configuration Tool zu öffnen.
Ê Das Ethernet Device Configuration Tool öffnet sich:
Abbildung 59: Ethernet Device Configuration Tool
Ø Klicken Sie die Schaltfläche Geräte suchen, um eine Suche nach dem
Gateway innerhalb des lokalen Ethernet­Netzwerks zu starten.
Ê Das Tool listet alle gefundenen Hilscher­Geräte und zeigt deren IP­
Adresse an:
Abbildung 60: Gefundenes Gateway im Ethernet Device Configuration Tool
Ø Notieren oder merken Sie sich die angezeigte IP­Adresse.
