Gateway in Betrieb nehmen
2. PROFINET IO­Netzwerk parametrieren.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ê Das Dialogfenster Eigenschaften – Ethernet Schnittstelle, das Sie
bereits im vorherigen Schritt beim Hinzufügen der CPU gesehen haben,
öffnet sich erneut. Im Register Parameter sehen Sie die IP­Adresse
und die Subnetzmaske und haben hier erneut die Möglichkeit, diese
Werte zu verändern.

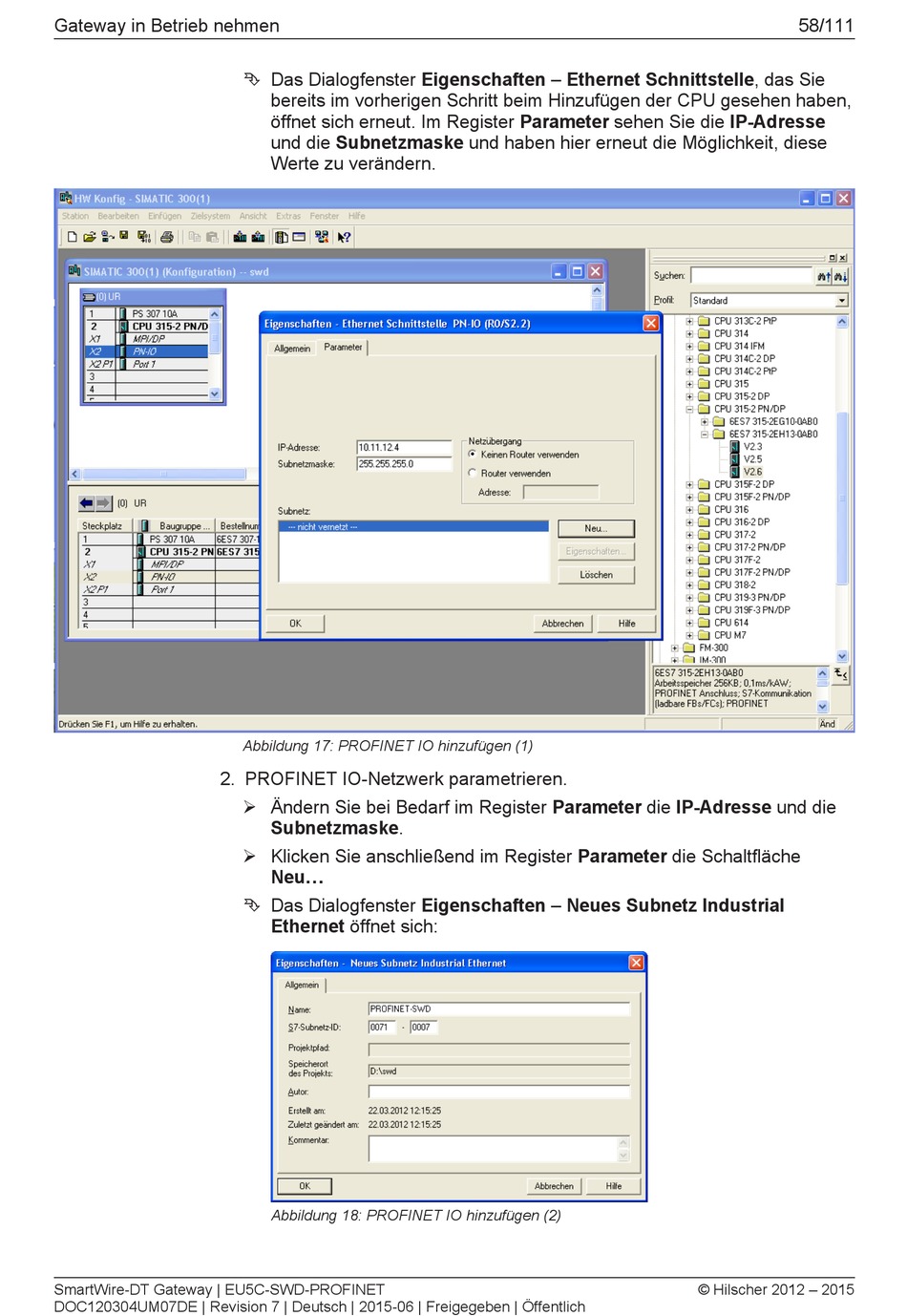

Abbildung 17: PROFINET IO hinzufügen (1)
Ø Ändern Sie bei Bedarf im Register Parameter die IP­Adresse und die
Subnetzmaske.
Ø Klicken Sie anschließend im Register Parameter die Schaltfläche
Neu...
Ê Das Dialogfenster Eigenschaften – Neues Subnetz Industrial
Ethernet öffnet sich:
Abbildung 18: PROFINET IO hinzufügen (2)
