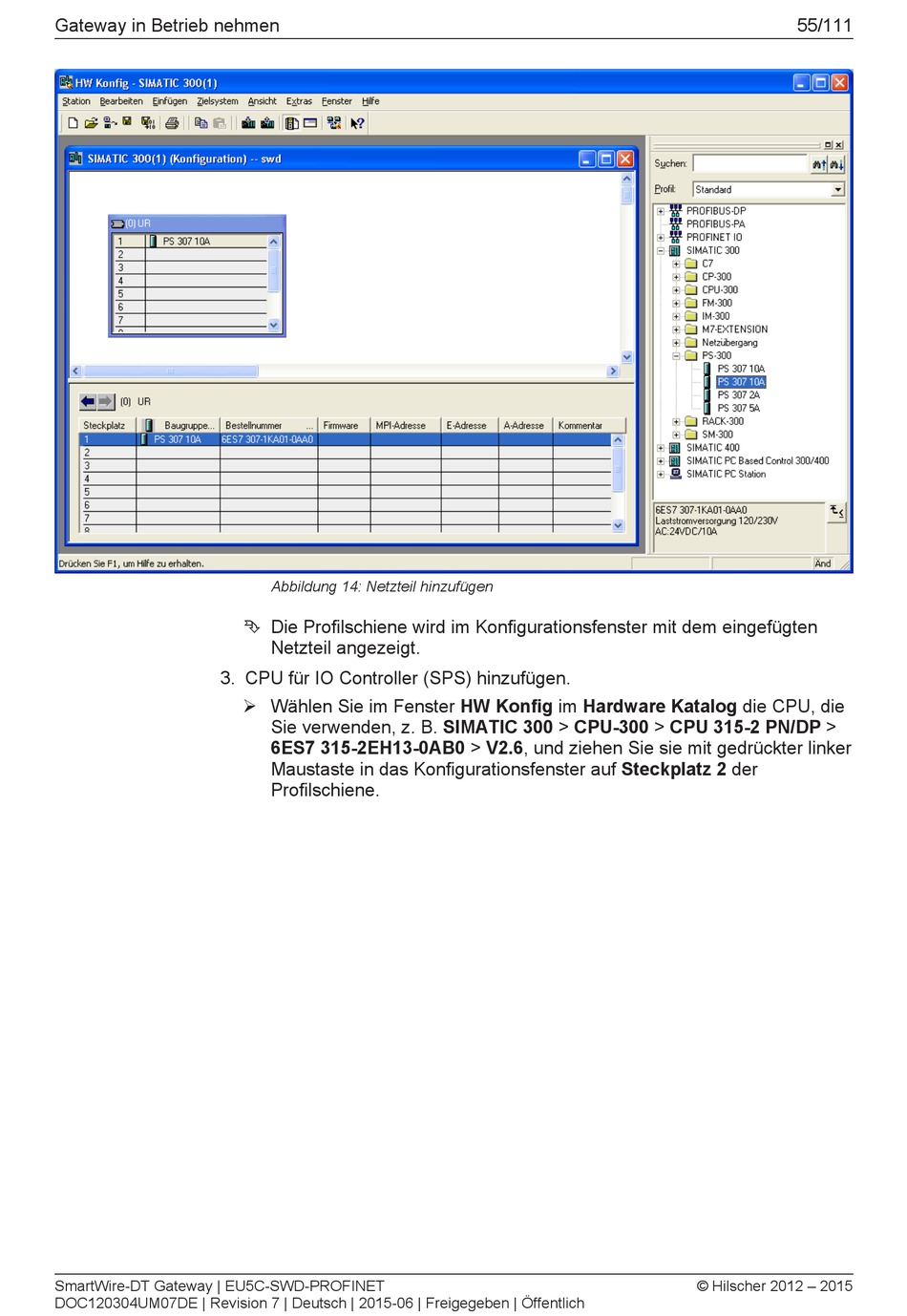

Abbildung 14: Netzteil Hinzufügen - hilscher EU5C-SWD-PROFINET Benutzerhandbuch

Gateway in Betrieb nehmen
3. CPU für IO Controller (SPS) hinzufügen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Abbildung 14: Netzteil hinzufügen
Ê Die Profilschiene wird im Konfigurationsfenster mit dem eingefügten
Netzteil angezeigt.
Ø Wählen Sie im Fenster HW Konfig im Hardware Katalog die CPU, die
Sie verwenden, z. B. SIMATIC 300 > CPU­300 > CPU 315­2 PN/DP >
6ES7 315­2EH13­0AB0 > V2.6, und ziehen Sie sie mit gedrückter linker
Maustaste in das Konfigurationsfenster auf Steckplatz 2 der
Profilschiene.
55/111
© Hilscher 2012 – 2015
