PROFINET IO­Datenkommunikation
9.2 Vom Gateway gesteuerte Alarme und Diagnose
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich

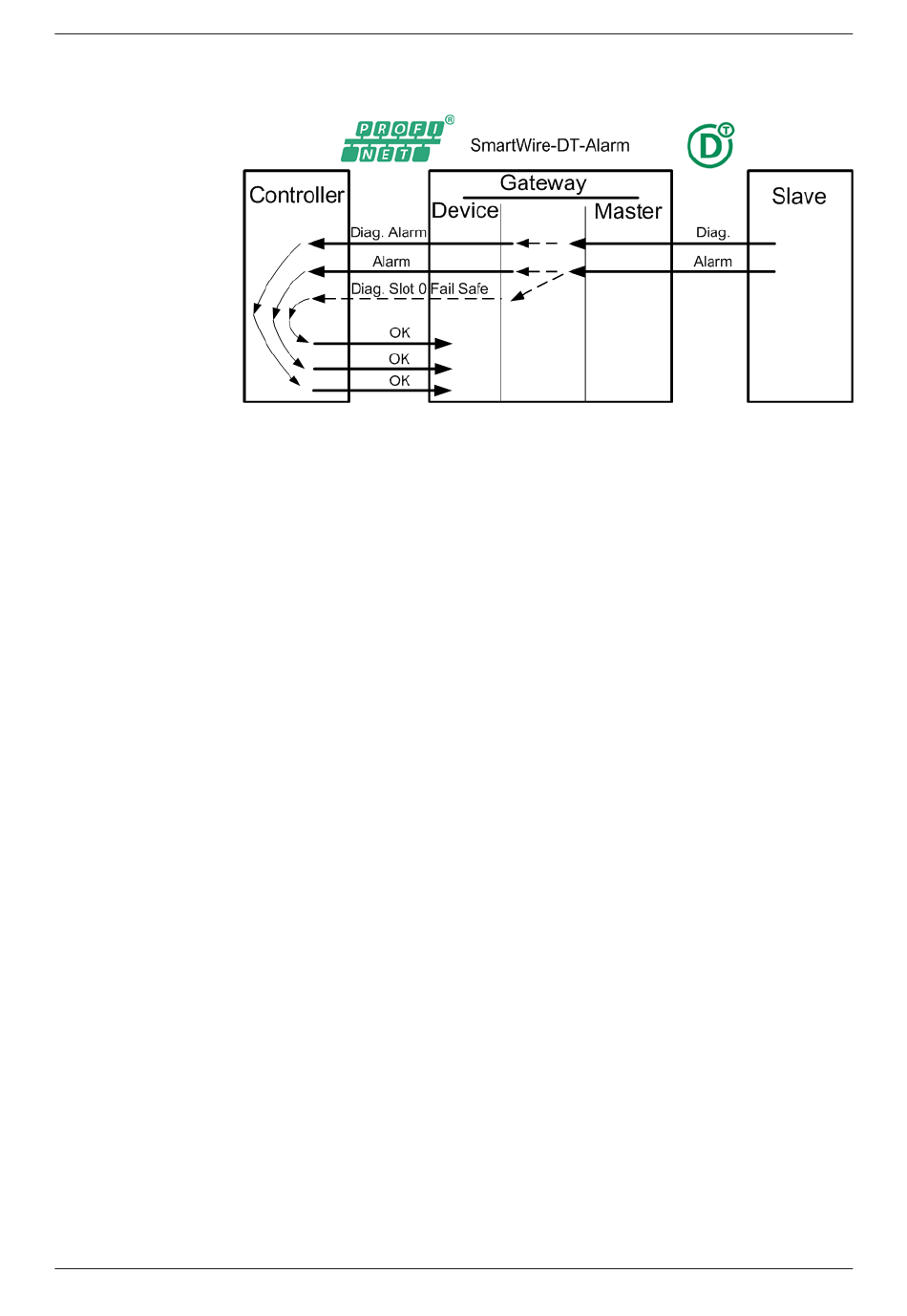

Abbildung 56: Diagnose/Alarme
Bei den Alarmen wird zwischen Prozessalarmen (PA) und
Diagnosealarmen (DA) unterschieden.
Prozessalarme werden vom EU5C­SWD­PROFINET Gateway nicht
herausgegeben.
Diagnosealarme können sein:
· Return of Submodule Alarm
· Pull Alarm
· Plug Alarm
Diagnose
·
Return of Submodule Alarm
Alarm für jeden vorhandenen (plugged) SmartWire­DT­Teilnehmer, wenn
SmartWire­DT vom Status Fail Safe in den Status Run Normal
zurückkehrt.
Pull­Alarm
Das Entfernen (Pull) bzw. der Ausfall eines Teilnehmers im SmartWire­DT­
Netzwerk führt zu einem Pull­Alarm in PROFINET IO.
