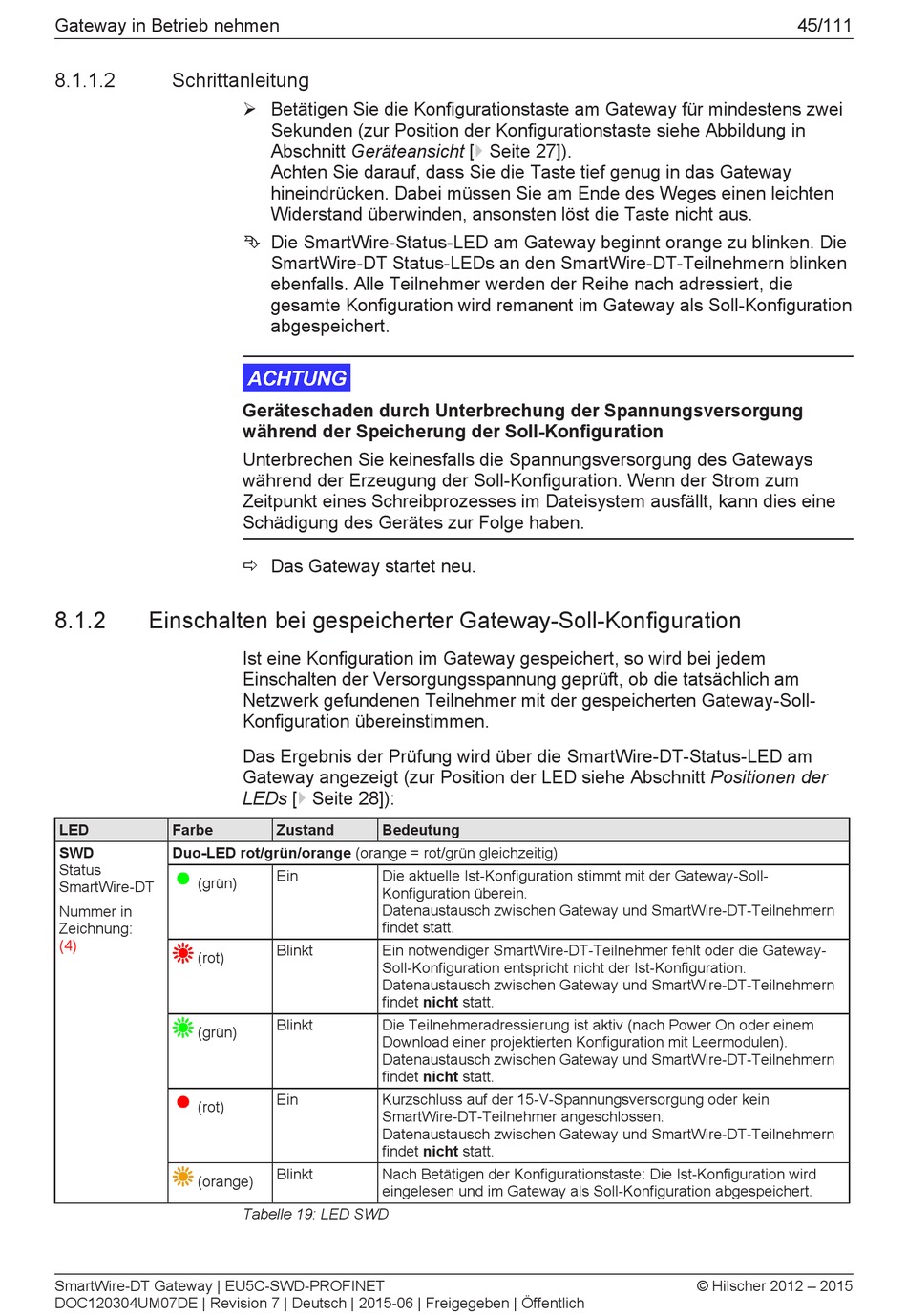

Gateway in Betrieb nehmen
8.1.1.2 Schrittanleitung
8.1.2 Einschalten bei gespeicherter Gateway­Soll­Konfiguration
LED Farbe
SWD Duo­LED rot/grün/orange (orange = rot/grün gleichzeitig)
Status
(grün)
SmartWire­DT
Nummer in
Zeichnung:
(4)
(rot)
(grün)
(rot)
(orange)
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ø Betätigen Sie die Konfigurationstaste am Gateway für mindestens zwei
Sekunden (zur Position der Konfigurationstaste siehe Abbildung in
Abschnitt Geräteansicht [} Seite 27]).
Achten Sie darauf, dass Sie die Taste tief genug in das Gateway
hineindrücken. Dabei müssen Sie am Ende des Weges einen leichten
Widerstand überwinden, ansonsten löst die Taste nicht aus.
Ê Die SmartWire­Status­LED am Gateway beginnt orange zu blinken. Die
SmartWire­DT Status­LEDs an den SmartWire­DT­Teilnehmern blinken
ebenfalls. Alle Teilnehmer werden der Reihe nach adressiert, die
gesamte Konfiguration wird remanent im Gateway als Soll­Konfiguration
abgespeichert.
Geräteschaden durch Unterbrechung der Spannungsversorgung
während der Speicherung der Soll­Konfiguration
Unterbrechen Sie keinesfalls die Spannungsversorgung des Gateways
während der Erzeugung der Soll­Konfiguration. Wenn der Strom zum
Zeitpunkt eines Schreibprozesses im Dateisystem ausfällt, kann dies eine
Schädigung des Gerätes zur Folge haben.
ð Das Gateway startet neu.
Ist eine Konfiguration im Gateway gespeichert, so wird bei jedem
Einschalten der Versorgungsspannung geprüft, ob die tatsächlich am
Netzwerk gefundenen Teilnehmer mit der gespeicherten Gateway­Soll­
Konfiguration übereinstimmen.
Das Ergebnis der Prüfung wird über die SmartWire­DT­Status­LED am
Gateway angezeigt (zur Position der LED siehe Abschnitt Positionen der
LEDs [} Seite 28]):
Zustand Bedeutung
Ein Die aktuelle Ist­Konfiguration stimmt mit der Gateway­Soll­
Konfiguration überein.
Datenaustausch zwischen Gateway und SmartWire­DT­Teilnehmern
findet statt.
Blinkt Ein notwendiger SmartWire­DT­Teilnehmer fehlt oder die Gateway­
Soll­Konfiguration entspricht nicht der Ist­Konfiguration.
Datenaustausch zwischen Gateway und SmartWire­DT­Teilnehmern
findet nicht statt.
Blinkt Die Teilnehmeradressierung ist aktiv (nach Power On oder einem
Download einer projektierten Konfiguration mit Leermodulen).
Datenaustausch zwischen Gateway und SmartWire­DT­Teilnehmern
findet nicht statt.
Ein Kurzschluss auf der 15­V­Spannungsversorgung oder kein
SmartWire­DT­Teilnehmer angeschlossen.
Datenaustausch zwischen Gateway und SmartWire­DT­Teilnehmern
findet nicht statt.
Blinkt Nach Betätigen der Konfigurationstaste: Die Ist­Konfiguration wird
eingelesen und im Gateway als Soll­Konfiguration abgespeichert.
Tabelle 19: LED SWD
45/111
