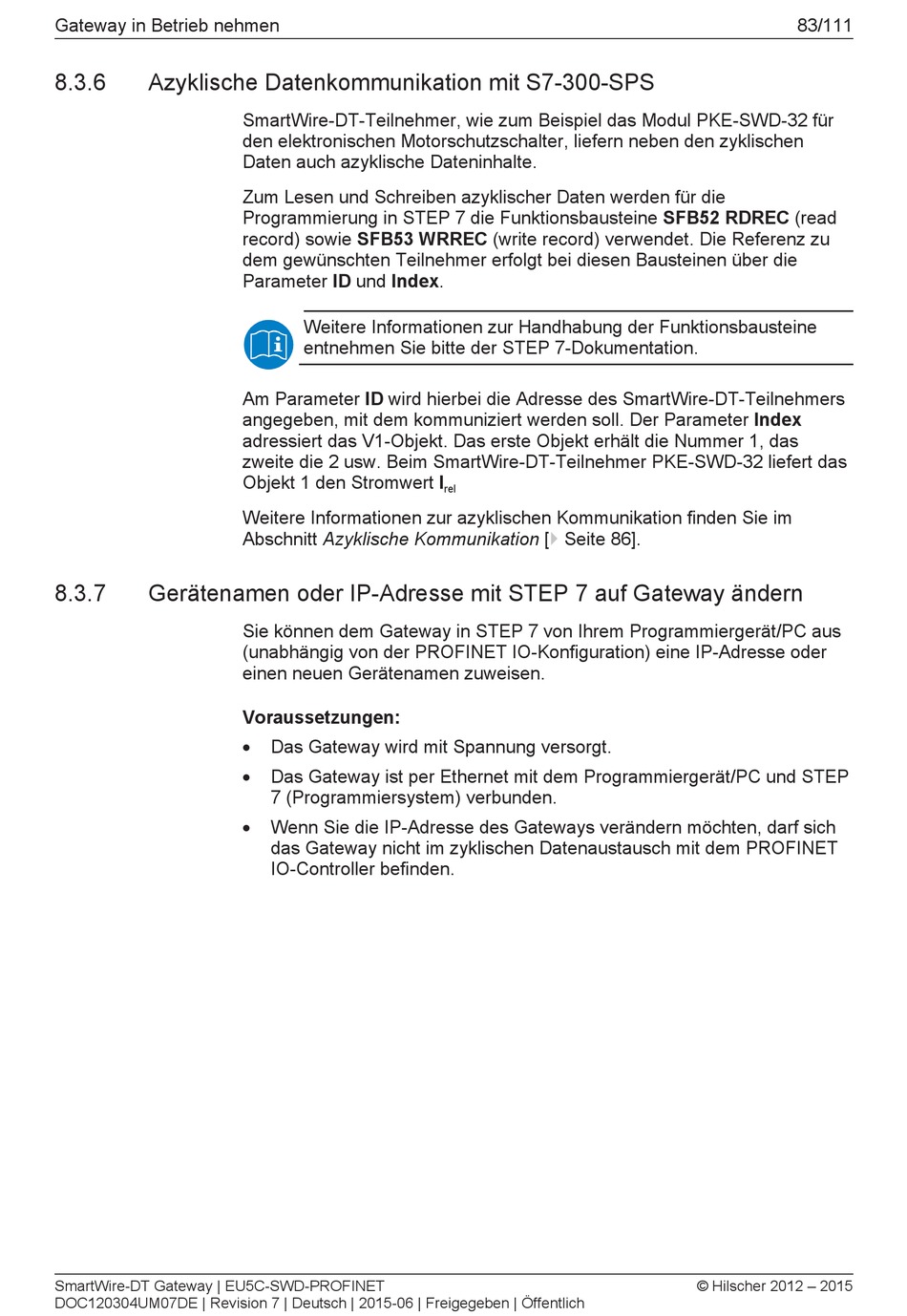

Gateway in Betrieb nehmen
8.3.6 Azyklische Datenkommunikation mit S7­300­SPS
8.3.7 Gerätenamen oder IP­Adresse mit STEP 7 auf Gateway ändern
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
SmartWire­DT­Teilnehmer, wie zum Beispiel das Modul PKE­SWD­32 für
den elektronischen Motorschutzschalter, liefern neben den zyklischen
Daten auch azyklische Dateninhalte.
Zum Lesen und Schreiben azyklischer Daten werden für die
Programmierung in STEP 7 die Funktionsbausteine SFB52 RDREC (read
record) sowie SFB53 WRREC (write record) verwendet. Die Referenz zu
dem gewünschten Teilnehmer erfolgt bei diesen Bausteinen über die
Parameter ID und Index.
Weitere Informationen zur Handhabung der Funktionsbausteine
entnehmen Sie bitte der STEP 7­Dokumentation.
Am Parameter ID wird hierbei die Adresse des SmartWire­DT­Teilnehmers
angegeben, mit dem kommuniziert werden soll. Der Parameter Index
adressiert das V1­Objekt. Das erste Objekt erhält die Nummer 1, das
zweite die 2 usw. Beim SmartWire­DT­Teilnehmer PKE­SWD­32 liefert das
Objekt 1 den Stromwert I
Weitere Informationen zur azyklischen Kommunikation finden Sie im
Abschnitt Azyklische Kommunikation [} Seite 86].
Sie können dem Gateway in STEP 7 von Ihrem Programmiergerät/PC aus
(unabhängig von der PROFINET IO­Konfiguration) eine IP­Adresse oder
einen neuen Gerätenamen zuweisen.
Voraussetzungen:
Das Gateway wird mit Spannung versorgt.
·
Das Gateway ist per Ethernet mit dem Programmiergerät/PC und STEP
·
7 (Programmiersystem) verbunden.
Wenn Sie die IP­Adresse des Gateways verändern möchten, darf sich
·
das Gateway nicht im zyklischen Datenaustausch mit dem PROFINET
IO­Controller befinden.
rel
83/111
