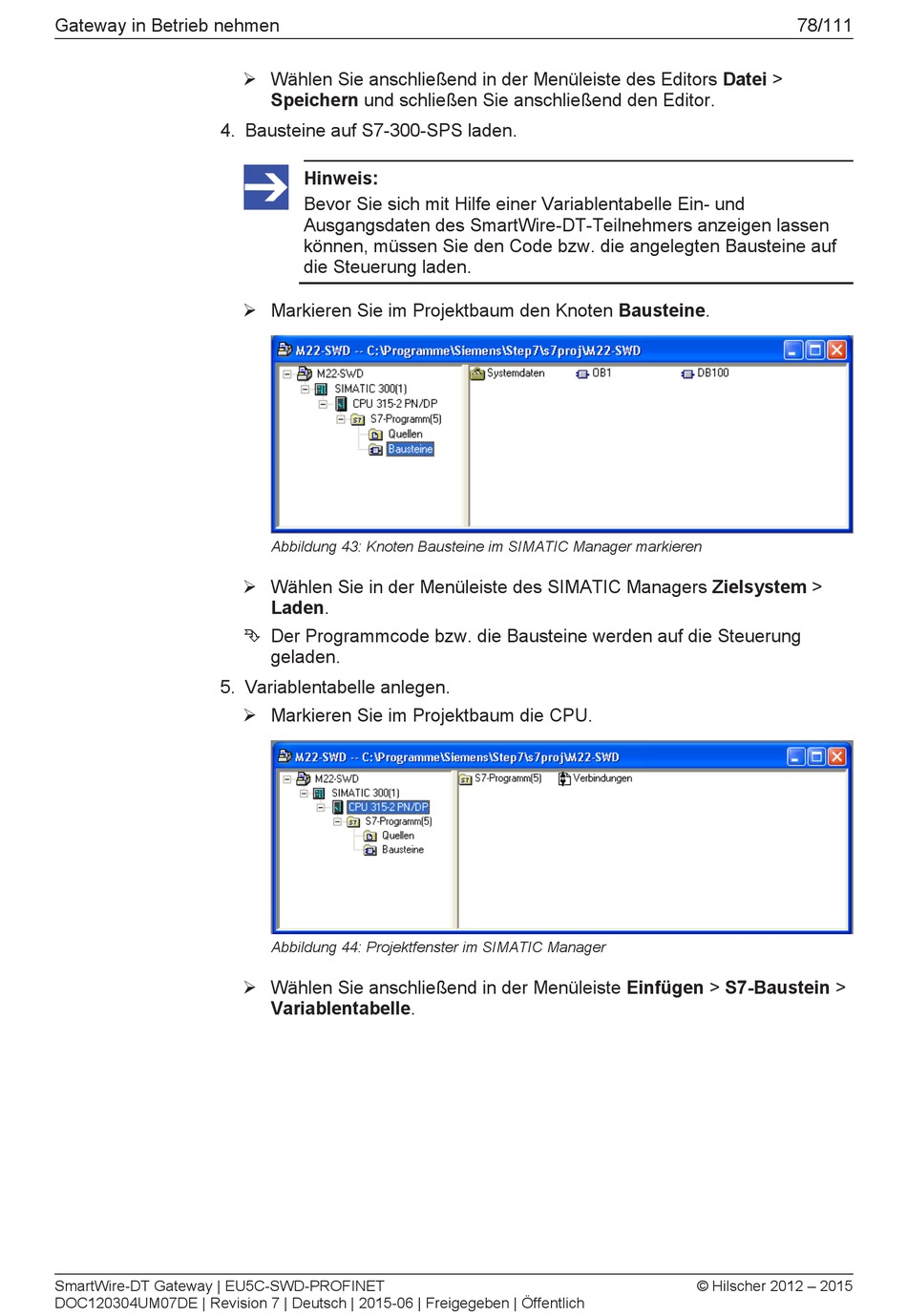

Gateway in Betrieb nehmen
4. Bausteine auf S7­300­SPS laden.
5. Variablentabelle anlegen.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ø Wählen Sie anschließend in der Menüleiste des Editors Datei >
Speichern und schließen Sie anschließend den Editor.
Hinweis:
Bevor Sie sich mit Hilfe einer Variablentabelle Ein­ und
Ausgangsdaten des SmartWire­DT­Teilnehmers anzeigen lassen
können, müssen Sie den Code bzw. die angelegten Bausteine auf
die Steuerung laden.
Ø Markieren Sie im Projektbaum den Knoten Bausteine.
Abbildung 43: Knoten Bausteine im SIMATIC Manager markieren
Ø Wählen Sie in der Menüleiste des SIMATIC Managers Zielsystem >
Laden.
Ê Der Programmcode bzw. die Bausteine werden auf die Steuerung
geladen.
Ø Markieren Sie im Projektbaum die CPU.
Abbildung 44: Projektfenster im SIMATIC Manager
Ø Wählen Sie anschließend in der Menüleiste Einfügen > S7­Baustein >
Variablentabelle.
78/111
