Gateway in Betrieb nehmen
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich

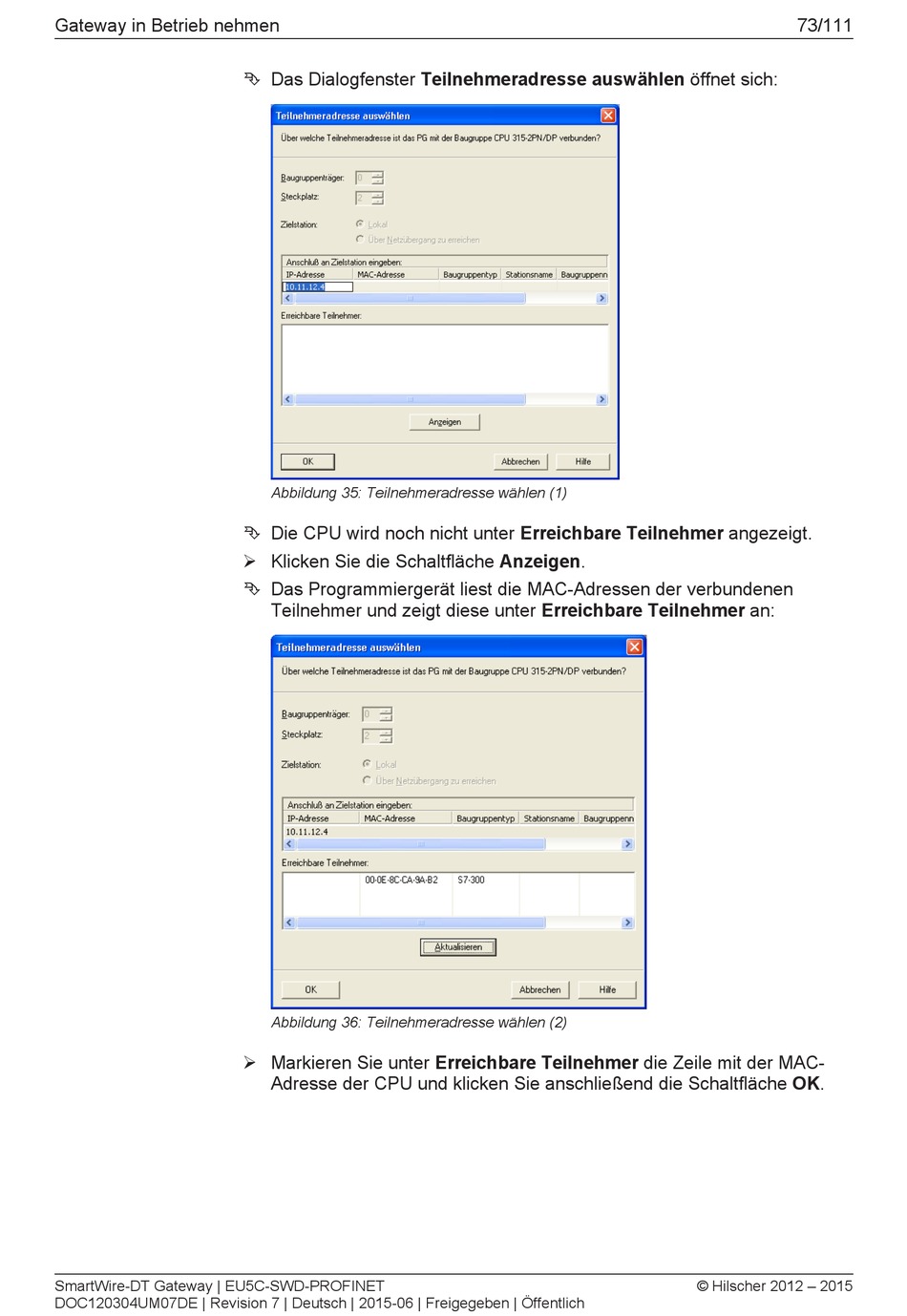

Ê Das Dialogfenster Teilnehmeradresse auswählen öffnet sich:
Abbildung 35: Teilnehmeradresse wählen (1)
Ê Die CPU wird noch nicht unter Erreichbare Teilnehmer angezeigt.
Ø Klicken Sie die Schaltfläche Anzeigen.
Ê Das Programmiergerät liest die MAC­Adressen der verbundenen
Teilnehmer und zeigt diese unter Erreichbare Teilnehmer an:
Abbildung 36: Teilnehmeradresse wählen (2)
Ø Markieren Sie unter Erreichbare Teilnehmer die Zeile mit der MAC­
Adresse der CPU und klicken Sie anschließend die Schaltfläche OK.
