LEDs

5 LEDs
5.1

Positionen der LEDs auf dem Gateway

Pos. LED
(1) Gateway-Status-LEDs (4 x)
(2) ACT / RxTx LAN
(3) LINK LAN
netPI CORE | NIOT-E-NPI3-EN
DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich
LED1 LED2 ACT POW
1
--
+

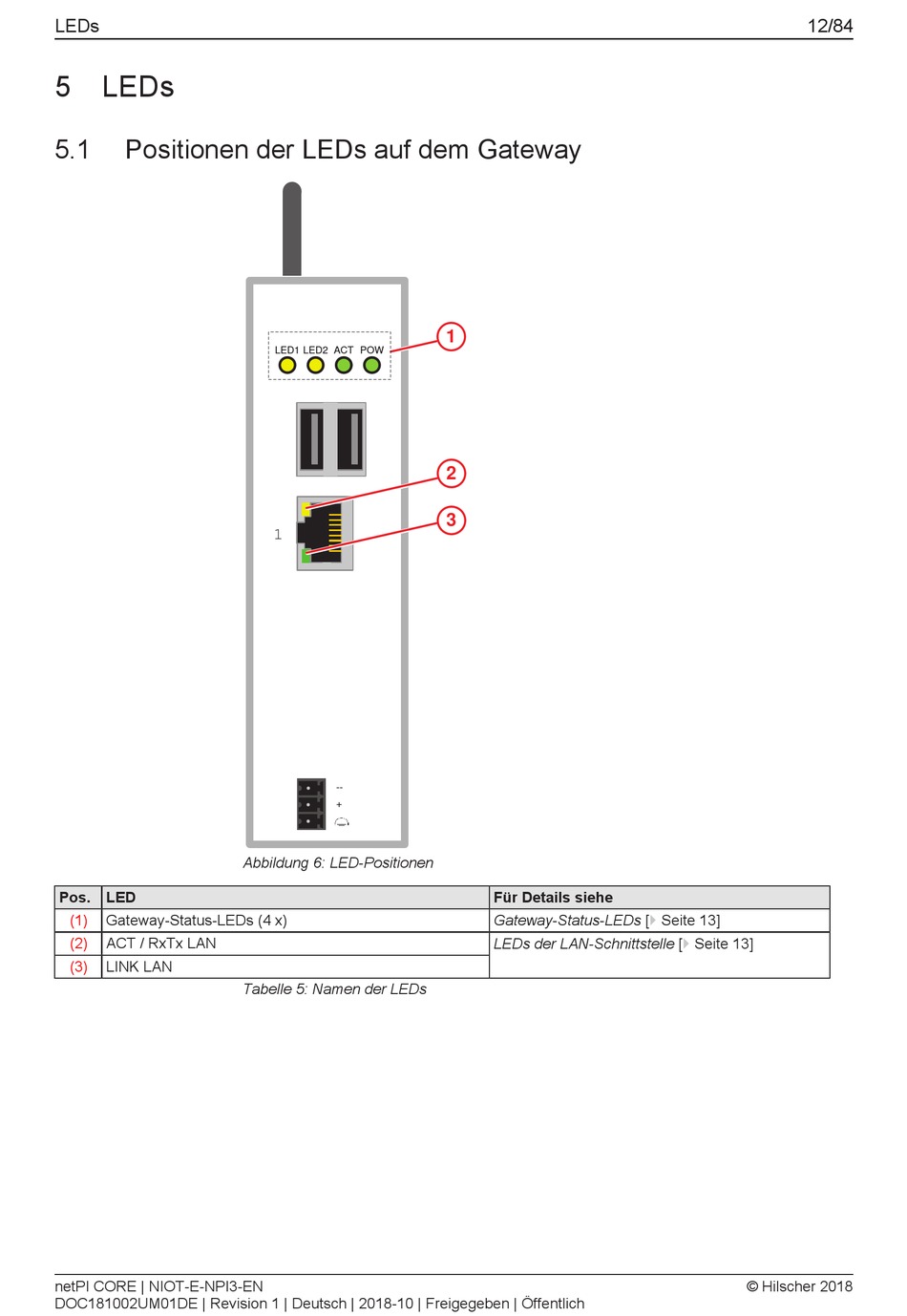

Abbildung 6: LED-Positionen
Tabelle 5: Namen der LEDs
1
2
3
Für Details siehe
Gateway-Status-LEDs [} Seite 13]
LEDs der LAN-Schnittstelle [} Seite 13]
