LEDs

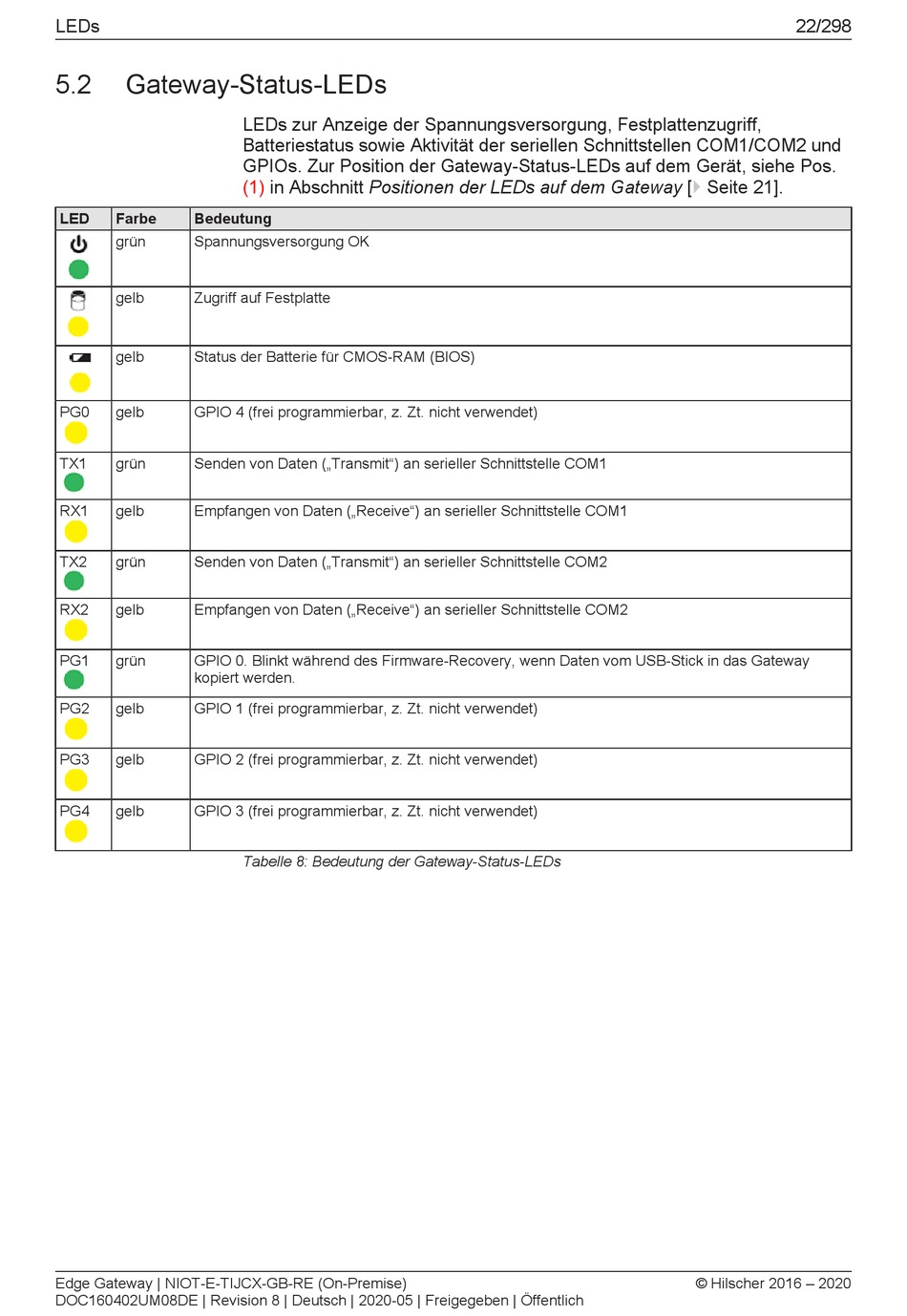

5.2
Gateway-Status-LEDs
LED
Farbe
Bedeutung
grün
Spannungsversorgung OK
gelb
Zugriff auf Festplatte
gelb
Status der Batterie für CMOS-RAM (BIOS)
PG0
gelb
GPIO 4 (frei programmierbar, z. Zt. nicht verwendet)
TX1
grün
Senden von Daten („Transmit") an serieller Schnittstelle COM1
RX1
gelb
Empfangen von Daten („Receive") an serieller Schnittstelle COM1
TX2
grün
Senden von Daten („Transmit") an serieller Schnittstelle COM2
RX2
gelb
Empfangen von Daten („Receive") an serieller Schnittstelle COM2
PG1
grün
GPIO 0. Blinkt während des Firmware-Recovery, wenn Daten vom USB-Stick in das Gateway
kopiert werden.
PG2
gelb
GPIO 1 (frei programmierbar, z. Zt. nicht verwendet)
PG3
gelb
GPIO 2 (frei programmierbar, z. Zt. nicht verwendet)
PG4
gelb
GPIO 3 (frei programmierbar, z. Zt. nicht verwendet)
Edge Gateway | NIOT-E-TIJCX-GB-RE (On-Premise)
DOC160402UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
LEDs zur Anzeige der Spannungsversorgung, Festplattenzugriff,
Batteriestatus sowie Aktivität der seriellen Schnittstellen COM1/COM2 und
GPIOs. Zur Position der Gateway-Status-LEDs auf dem Gerät, siehe Pos.
(1)
in Abschnitt Positionen der LEDs auf dem Gateway [} Seite 21].
Tabelle 8: Bedeutung der Gateway-Status-LEDs
22/298
© Hilscher 2016 – 2020
