1. INSTALLATION

1
2
3
4
5
6
1.1

MONTAGE

WARNUNG! GEFAHR DURCH ELEKTRISCHEN SCHLAG!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspan-
nung trennen!
HINWEIS:
Starke elektromagnetische Felder können die Funktion des Reglers beeinträchtigen.
Î Sicherstellen, dass Gerät und System keinen starken elektromagnetischen Strah-
lungsquellen ausgesetzt sind.
Das Gerät ausschließlich in trockenen Innenräumen montieren.
Falls das Gerät nicht mit einer Netzanschlussleitung und einem Stecker ausgerüstet ist, muss
das Gerät über eine zusätzliche Einrichtung mit einer Trennstrecke von mindestens 3 mm allpolig
bzw. mit einer Trennvorrichtung (Sicherung) nach den geltenden Installationsregeln vom Netz
getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrennte Verlegung
achten.

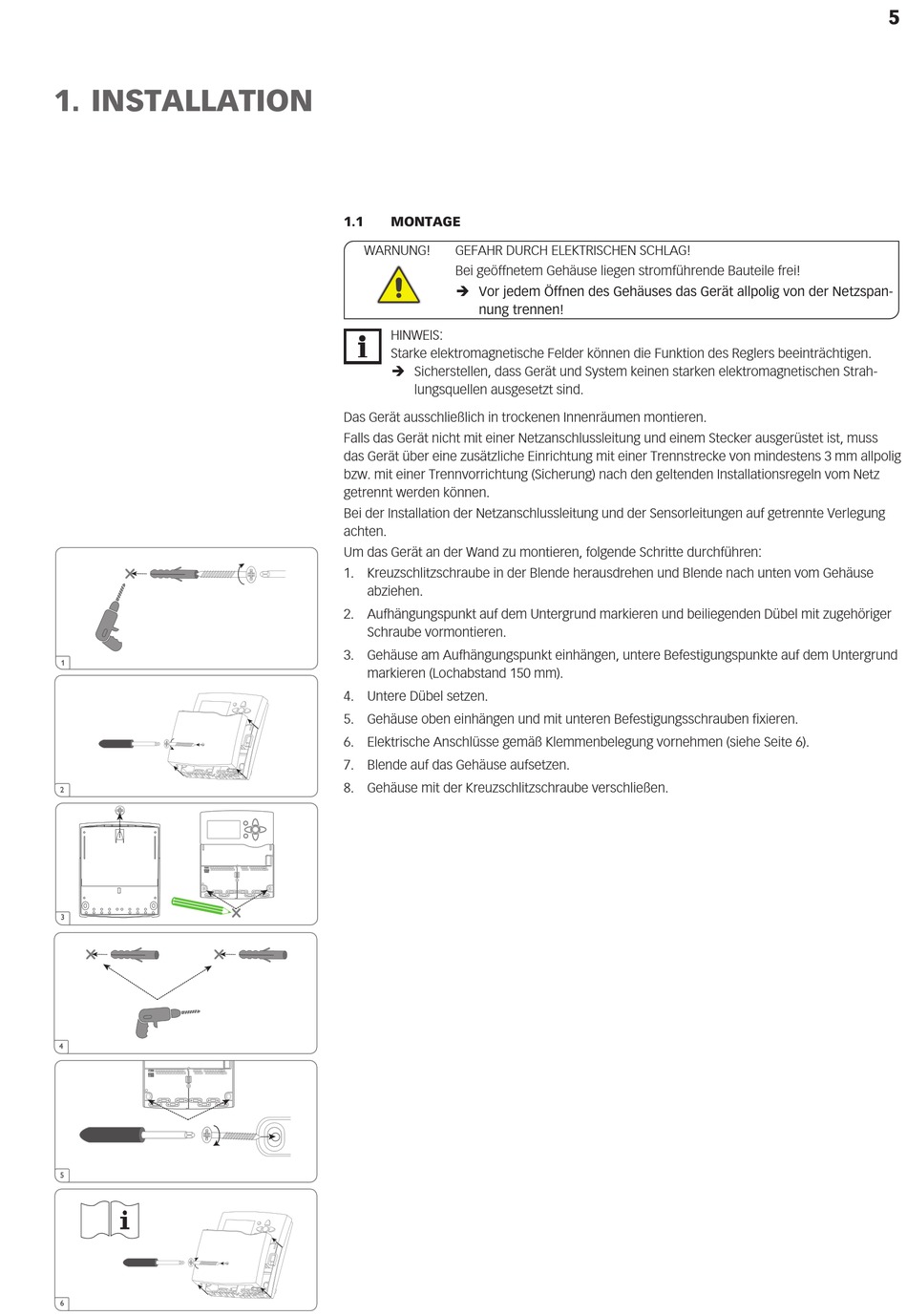

Um das Gerät an der Wand zu montieren, folgende Schritte durchführen:
1. Kreuzschlitzschraube in der Blende herausdrehen und Blende nach unten vom Gehäuse
abziehen.
2. Aufhängungspunkt auf dem Untergrund markieren und beiliegenden Dübel mit zugehöriger
Schraube vormontieren.
3. Gehäuse am Aufhängungspunkt einhängen, untere Befestigungspunkte auf dem Untergrund
markieren (Lochabstand 150 mm).
4. Untere Dübel setzen.
5. Gehäuse oben einhängen und mit unteren Befestigungsschrauben fixieren.
6. Elektrische Anschlüsse gemäß Klemmenbelegung vornehmen (siehe Seite 6).
7. Blende auf das Gehäuse aufsetzen.
8. Gehäuse mit der Kreuzschlitzschraube verschließen.
5
