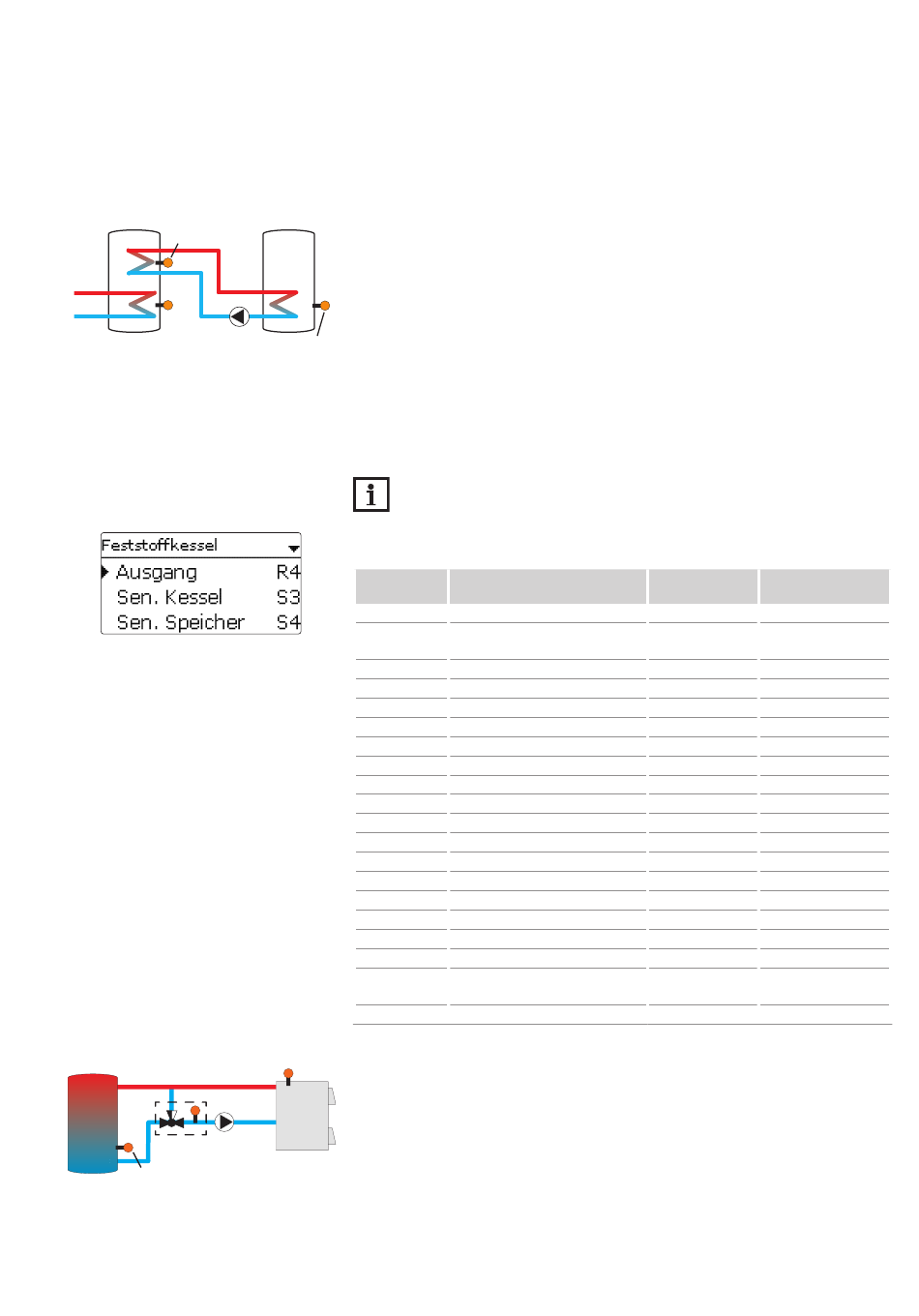

8. ANLAGE
Sensor Quelle
Ausgang
Sensor Kessel
Sensor Mischer
Ausgang
optional
Sensor Speicher
Diese Funktion dient dazu, Wärme von einer Wärmequelle an eine Wärmesenke zu übertragen.
Der zugewiesene Ausgang wird aktiviert, wenn alle Einschaltbedingungen erfüllt sind:
• die Temperaturdifferenz zwischen den zugewiesenen Sensoren hat die Einschalttemperatur-
differenz überschritten
• die Temperaturdifferenz zwischen den zugewiesenen Sensoren hat die Ausschalttemperatur-
differenz nicht unterschritten
Sensor Senke
• die Temperatur am Wärmequellensensor liegt über der Minimaltemperatur
• die Temperatur am Wärmesenkensensor liegt unter der Maximaltemperatur
• eines der eingestellten Zeitfenster ist aktiv (falls die Option Timer gewählt ist)
Wird die Solltemperaturdifferenz um 1 / 10 des Anstiegswertes überschritten, erhöht sich die
Drehzahl der Pumpe um eine Stufe (1 %).
Wenn die Option Timer aktiviert wird, erscheint eine Wochenzeitschaltuhr, mit der Zeitfenster
für den Betrieb der Funktion eingestellt werden können.
HINWEIS:
Für Informationen zur Timereinstellung siehe Seite 12.
Festbrennstoffkessel
Anlage / Wahlfunktionen / neue Funktion... / Feststoffkessel
Einstellkanal Bedeutung
Ausgang
Sen. Kessel
Sen. Speicher
DTEin
DTAus
DTSoll
TSpmax
TMin Kessel
Zieltemperatur Option Zieltemperatur
Zieltemp.
Sensor
Mischer
Mischer zu
Mischer auf
Sensor
DTAuf
DTZu
Intervall
Funkt.
Sensor
Diese Funktion dient dazu, Wärme aus einem Festbrennstoffkessel an einen Speicher zu übertragen.
Der zugewiesene Ausgang wird aktiviert, wenn alle Einschaltbedingungen erfüllt sind:
• die Temperaturdifferenz zwischen den zugewiesenen Sensoren hat die Einschalttemperatur-
differenz überschritten
• die Temperaturdifferenz zwischen den zugewiesenen Sensoren hat die Ausschalttemperatur-
differenz nicht unterschritten
• die Temperatur am Festbrennstoffkesselsensor liegt über der Minimaltemperatur
• die Temperatur am Speichersensor liegt unter der Maximaltemperatur
Wenn die Solltemperaturdifferenz überschritten ist, setzt die Drehzahlregelung ein. Bei jeder
Abweichung um 1 / 10 des eingestellten Anstiegswertes wird die Drehzahl um 1 % angepasst.
Wird die Option Zieltemperatur ausgewählt, verändert sich die Arbeitsweise der Drehzahlre-
gelung. Der Regler behält die Minimaldrehzahl bei, bis die Temperatur am zugewiesenen Sensor
die eingestellte Zieltemperatur überschritten hat.
Die Option Mischer dient dazu, die Kesselrücklauftemperatur über der einstellbaren Tempera-
tur TMin Kessel zu halten. Der Mischer wird mit dem eingestellten Intervall angesteuert.
Ausgangsauswahl
Zuweisung Sensor Festbrenn-
stoffkessel
Zuweisung Sensor Speicher
Einschalttemperaturdifferenz
Ausschalttemperaturdifferenz
Solltemperaturdifferenz
Maximaltemperatur
Minimaltemperatur
Zieltemperatur
Bezugssensor Zieltemperatur
Option Mischer
Ausgangsauswahl Mischer zu
Ausgangsauswahl Mischer auf
Zuweisung Sensor Mischer
Temperaturdifferenz Mischer auf
Temperaturdifferenz Mischer zu
Mischerintervall
Aktivierung / Deaktivierung
Zuweisung Schaltereingang
Einstellbe-
Werkseinstellung
reich / Auswahl
systemabhängig systemabhängig
systemabhängig systemabhängig
systemabhängig systemabhängig
2,0 ... 30,0 K 6,0 K
1,0 ... 29,0 K 4,0 K
3,0 ... 40,0 K 10,0 K
4 ... 95 °C 60 °C
4 ... 95 °C 60 °C
Ja, Nein Nein
30 ... 85 °C 65 °C
systemabhängig systemabhängig
Ja, Nein Nein
systemabhängig systemabhängig
systemabhängig systemabhängig
systemabhängig systemabhängig
0,5 ... 30,0 K 5,0 K
0,0 ... 29,5 K 2,0 K
1 ... 20 s 2 s
Aktiviert, Deakti- Aktiviert
viert, Schalter
- -
