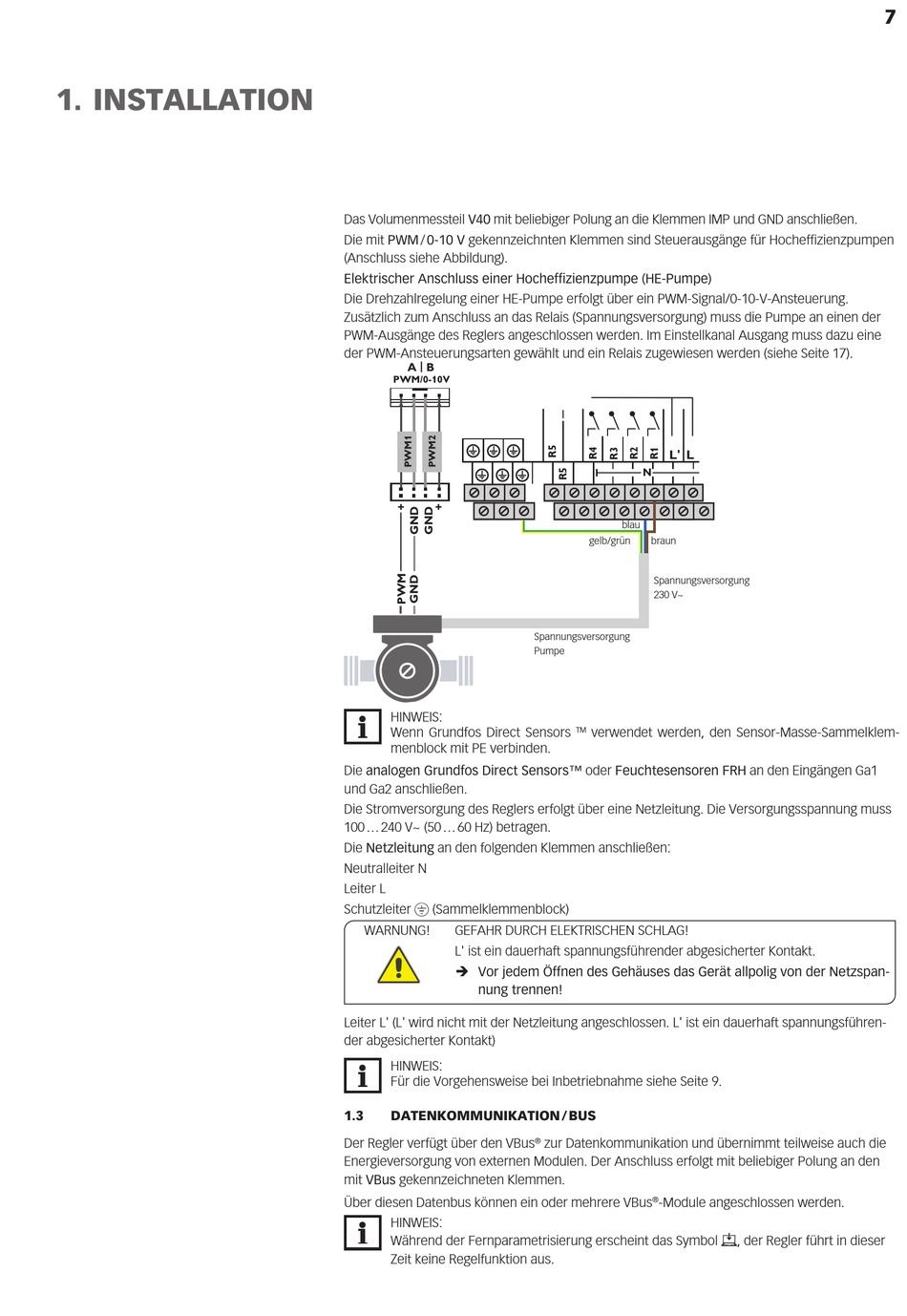

1. INSTALLATION
Das Volumenmessteil V40 mit beliebiger Polung an die Klemmen IMP und GND anschließen.
Die mit PWM / 0-10 V gekennzeichnten Klemmen sind Steuerausgänge für Hocheffizienzpumpen
(Anschluss siehe Abbildung).
Elektrischer Anschluss einer Hocheffizienzpumpe (HE-Pumpe)
Die Drehzahlregelung einer HE-Pumpe erfolgt über ein PWM-Signal/0-10-V-Ansteuerung.
Zusätzlich zum Anschluss an das Relais (Spannungsversorgung) muss die Pumpe an einen der
PWM-Ausgänge des Reglers angeschlossen werden. Im Einstellkanal Ausgang muss dazu eine
der PWM-Ansteuerungsarten gewählt und ein Relais zugewiesen werden (siehe Seite 17).
A | B
PWM/0-10V
HINWEIS:
Wenn Grundfos Direct Sensors
menblock mit PE verbinden.
Die analogen Grundfos Direct Sensors™ oder Feuchtesensoren FRH an den Eingängen Ga1
und Ga2 anschließen.
Die Stromversorgung des Reglers erfolgt über eine Netzleitung. Die Versorgungsspannung muss
100 ... 240 V~ (50 ... 60 Hz) betragen.
Die Netzleitung an den folgenden Klemmen anschließen:
Neutralleiter N
Leiter L
Schutzleiter ⏚ (Sammelklemmenblock)
WARNUNG! GEFAHR DURCH ELEKTRISCHEN SCHLAG!
L' ist ein dauerhaft spannungsführender abgesicherter Kontakt.
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspan-
nung trennen!
Leiter L' (L' wird nicht mit der Netzleitung angeschlossen. L' ist ein dauerhaft spannungsführen-
der abgesicherter Kontakt)
HINWEIS:
Für die Vorgehensweise bei Inbetriebnahme siehe Seite 9.
1.3

DATENKOMMUNIKATION / BUS

Der Regler verfügt über den VBus
Energieversorgung von externen Modulen. Der Anschluss erfolgt mit beliebiger Polung an den
mit VBus gekennzeichneten Klemmen.
Über diesen Datenbus können ein oder mehrere VBus
HINWEIS:
Während der Fernparametrisierung erscheint das Symbol , der Regler führt in dieser
Zeit keine Regelfunktion aus.
L' L
N
blau
gelb/grün braun
Spannungsversorgung
230 V~
Spannungsversorgung
Pumpe
verwendet werden, den Sensor-Masse-Sammelklem-
TM
zur Datenkommunikation und übernimmt teilweise auch die
®
-Module angeschlossen werden.
®
7
