84

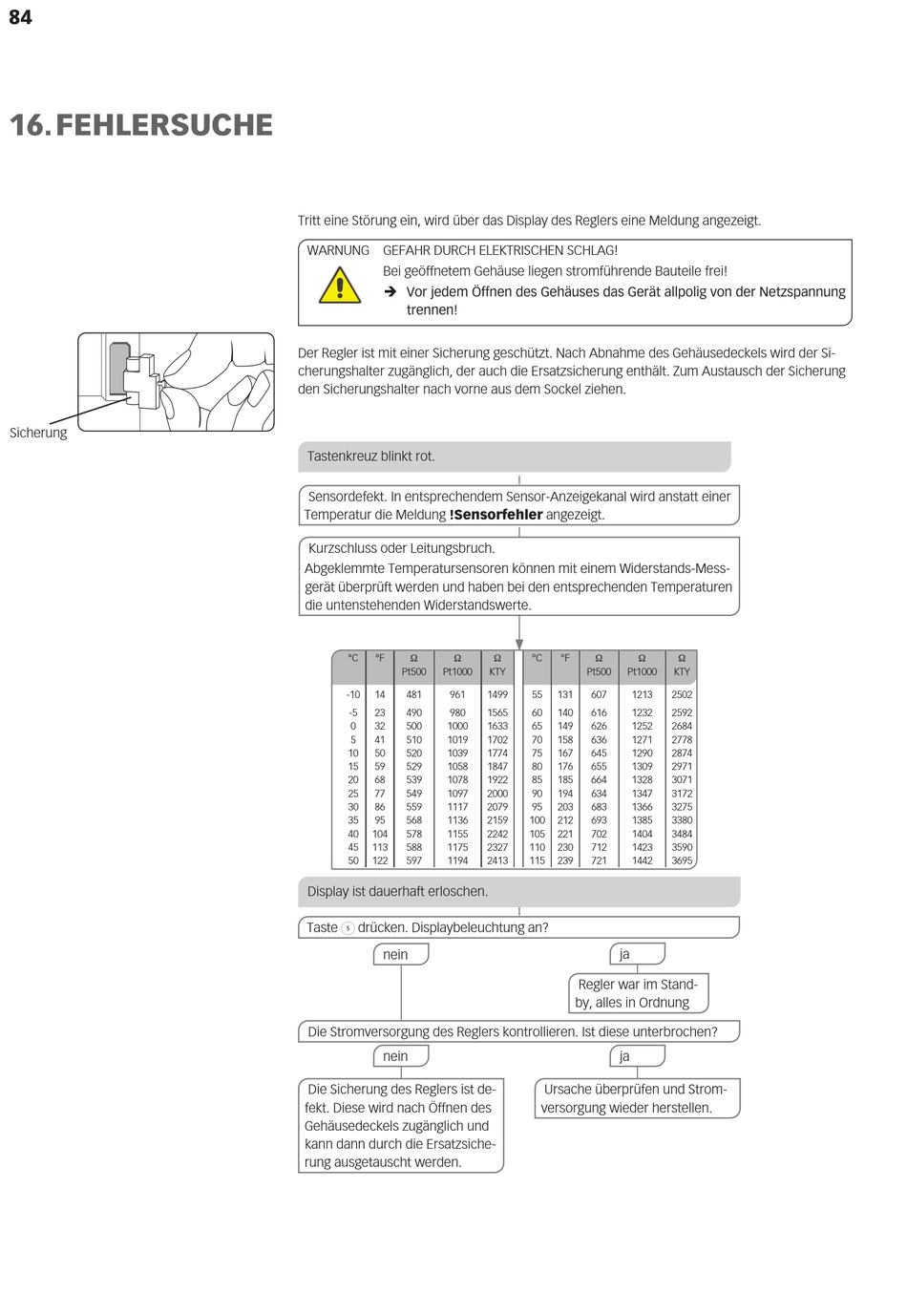

16. FEHLERSUCHE

Sicherung
Tritt eine Störung ein, wird über das Display des Reglers eine Meldung angezeigt.
WARNUNG GEFAHR DURCH ELEKTRISCHEN SCHLAG!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspannung
trennen!
Der Regler ist mit einer Sicherung geschützt. Nach Abnahme des Gehäusedeckels wird der Si-
cherungshalter zugänglich, der auch die Ersatzsicherung enthält. Zum Austausch der Sicherung
den Sicherungshalter nach vorne aus dem Sockel ziehen.
Tastenkreuz blinkt rot.
Sensordefekt. In entsprechendem Sensor-Anzeigekanal wird anstatt einer
Temperatur die Meldung !Sensorfehler angezeigt.
Kurzschluss oder Leitungsbruch.
Abgeklemmte Temperatursensoren können mit einem Widerstands-Mess-
gerät überprüft werden und haben bei den entsprechenden Temperaturen
die untenstehenden Widerstandswerte.
°C °F
Ω Ω
Pt500 Pt1000
-10 14 481 961
-5 23 490 980
0 32 500 1000
5 41 510 1019
10 50 520 1039
15 59 529 1058
20 68 539 1078
25 77 549 1097
30 86 559 1117
35 95 568 1136
40 104 578 1155
45 113 588 1175
50 122 597 1194
Display ist dauerhaft erloschen.
Taste ➄ drücken. Displaybeleuchtung an?
nein
Die Stromversorgung des Reglers kontrollieren. Ist diese unterbrochen?
nein
Die Sicherung des Reglers ist de-
fekt. Diese wird nach Öffnen des
Gehäusedeckels zugänglich und
kann dann durch die Ersatzsiche-
rung ausgetauscht werden.
°C °F
Ω Ω Ω
KTY Pt500 Pt1000
1499 55 131 607 1213
1565 60 140 616 1232
1633 65 149 626 1252
1702 70 158 636 1271
1774 75 167 645 1290
1847 80 176 655 1309
1922 85 185 664 1328
2000 90 194 634 1347
2079 95 203 683 1366
2159 100 212 693 1385
2242 105 221 702 1404
2327 110 230 712 1423
2413 115 239 721 1442
ja
Regler war im Stand-
by, alles in Ordnung
ja
Ursache überprüfen und Strom-
versorgung wieder herstellen.
Ω
KTY
2502
2592
2684
2778
2874
2971
3071
3172
3275
3380
3484
3590
3695
