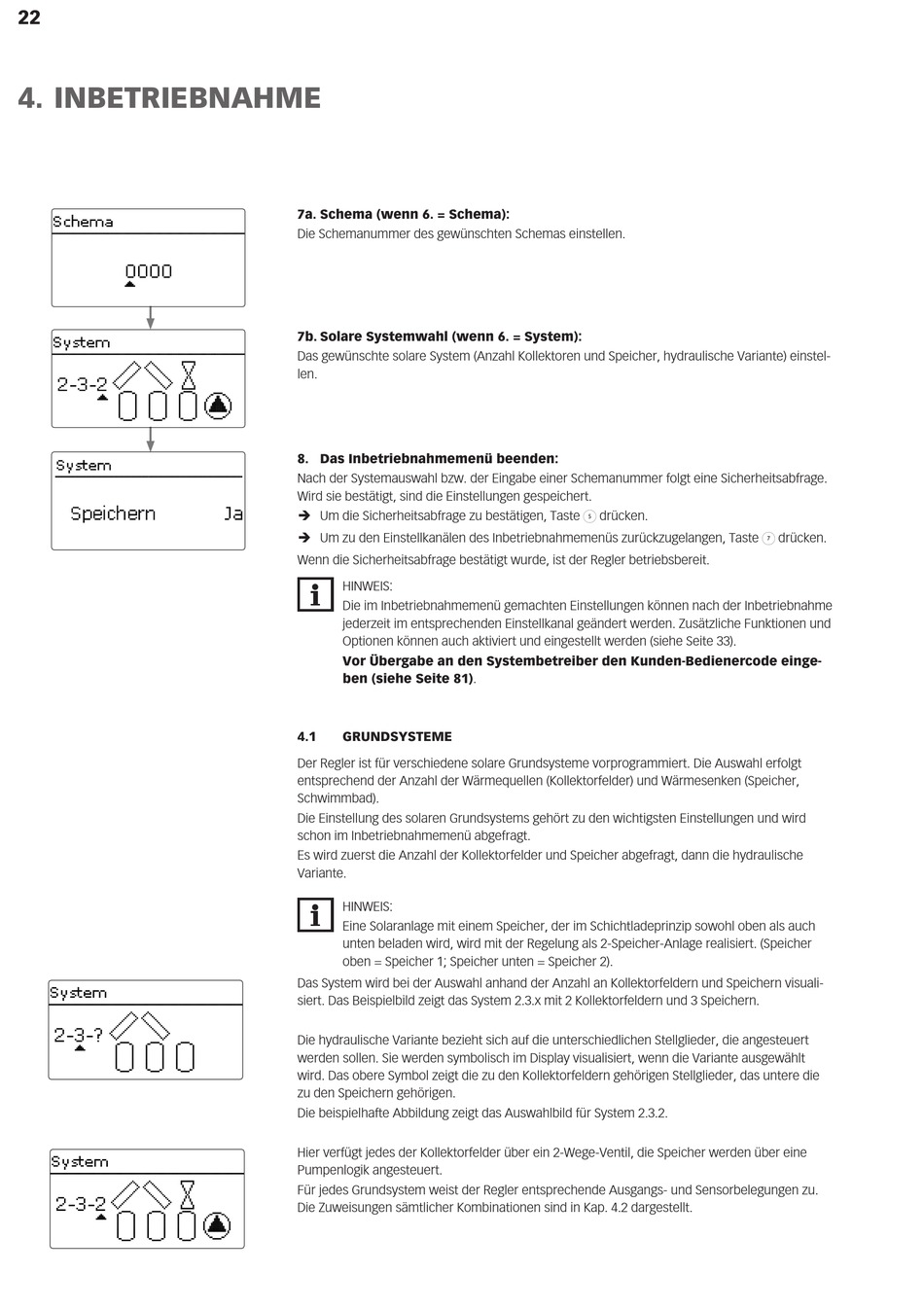

22
4. INBETRIEBNAHME
7a. Schema (wenn 6. = Schema):
Die Schemanummer des gewünschten Schemas einstellen.
7b. Solare Systemwahl (wenn 6. = System):
Das gewünschte solare System (Anzahl Kollektoren und Speicher, hydraulische Variante) einstel-
len.
8. Das Inbetriebnahmemenü beenden:
Nach der Systemauswahl bzw. der Eingabe einer Schemanummer folgt eine Sicherheitsabfrage.
Wird sie bestätigt, sind die Einstellungen gespeichert.
Î Um die Sicherheitsabfrage zu bestätigen, Taste ➄ drücken.
Î Um zu den Einstellkanälen des Inbetriebnahmemenüs zurückzugelangen, Taste ➆ drücken.
Wenn die Sicherheitsabfrage bestätigt wurde, ist der Regler betriebsbereit.
HINWEIS:
Die im Inbetriebnahmemenü gemachten Einstellungen können nach der Inbetriebnahme
jederzeit im entsprechenden Einstellkanal geändert werden. Zusätzliche Funktionen und
Optionen können auch aktiviert und eingestellt werden (siehe Seite 33).
Vor Übergabe an den Systembetreiber den Kunden-Bedienercode einge-
ben (siehe Seite 81).
4.1

GRUNDSYSTEME

Der Regler ist für verschiedene solare Grundsysteme vorprogrammiert. Die Auswahl erfolgt
entsprechend der Anzahl der Wärmequellen (Kollektorfelder) und Wärmesenken (Speicher,
Schwimmbad).
Die Einstellung des solaren Grundsystems gehört zu den wichtigsten Einstellungen und wird
schon im Inbetriebnahmemenü abgefragt.
Es wird zuerst die Anzahl der Kollektorfelder und Speicher abgefragt, dann die hydraulische
Variante.
HINWEIS:
Eine Solaranlage mit einem Speicher, der im Schichtladeprinzip sowohl oben als auch
unten beladen wird, wird mit der Regelung als 2-Speicher-Anlage realisiert. (Speicher
oben = Speicher 1; Speicher unten = Speicher 2).
Das System wird bei der Auswahl anhand der Anzahl an Kollektorfeldern und Speichern visuali-
siert. Das Beispielbild zeigt das System 2.3.x mit 2 Kollektorfeldern und 3 Speichern.
Die hydraulische Variante bezieht sich auf die unterschiedlichen Stellglieder, die angesteuert
werden sollen. Sie werden symbolisch im Display visualisiert, wenn die Variante ausgewählt
wird. Das obere Symbol zeigt die zu den Kollektorfeldern gehörigen Stellglieder, das untere die
zu den Speichern gehörigen.
Die beispielhafte Abbildung zeigt das Auswahlbild für System 2.3.2.
Hier verfügt jedes der Kollektorfelder über ein 2-Wege-Ventil, die Speicher werden über eine
Pumpenlogik angesteuert.
Für jedes Grundsystem weist der Regler entsprechende Ausgangs- und Sensorbelegungen zu.
Die Zuweisungen sämtlicher Kombinationen sind in Kap. 4.2 dargestellt.
