4. INBETRIEBNAHME
S1 S6 S8
R2 R5
R1
R4
R3; A
S2

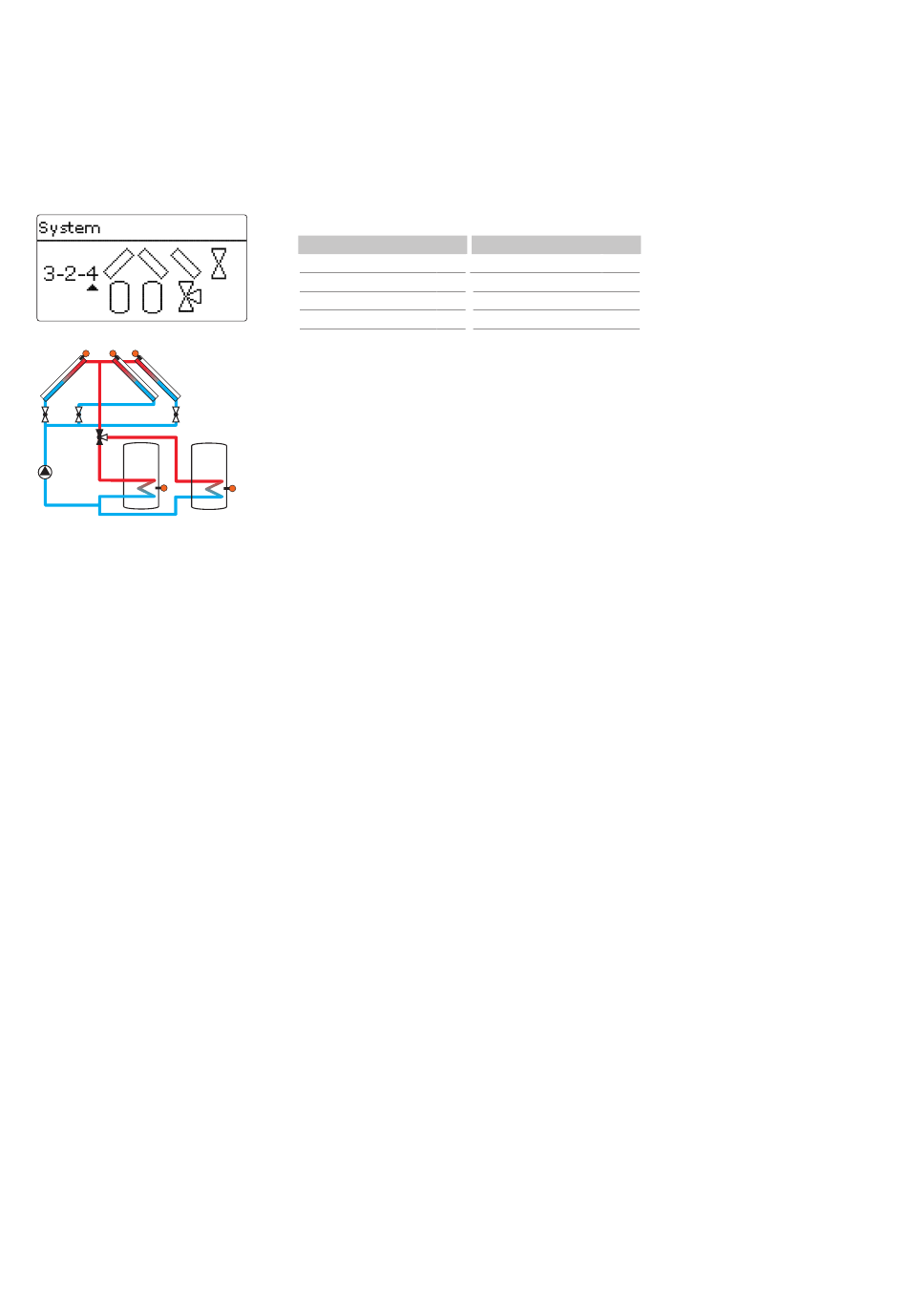

System 3.2.4
Sensoren
Kollektor 1
Speicher 1 unten
Speicher 2 unten
Kollektor 2
Kollektor 3
S4
Relais; PWM / 0-10 V
S1 2-WV Kollektor 1 R1
S2 2-WV Kollektor 2 R2
S4 Solarpumpe R3; A
S6 3-WV Speicher 2 R4
S8 2-WV Kollektor 3 R5
