3. INSTALLATION UND PRÜFUNG
ABB. C
Yes
ABB. D
7
NO
3.1 MONTAGE DER
FESTWERTREGELSTATION
Die Festwertregelstation kann direkt an den
Verteiler angeschlossen werden. Sie kann
auch in einem Verteilerschrank installiert
werden, aber nur wenn dieser an die Verteiler
angeschlossen ist. In diesem Fall muss eine
Tiefe von mindestens 110 mm zum Einbau
vorgesehen werden
3.2 INSTALLATION DES THERMO-
STATKOPFES MIT TAUCHFÜHLER
ZUR REGELUNG DER VORLAUF-
TEMPERATUR
Um den Einbau zu erleichtern, auf dem
Thermostatkopf den höchsten Wert ein-
stellen; dann aber wieder auf die vorgese-
hene Temperatur für die Fußbodenheizung
herunterstellen. Anschließend die Sonde in
das Gehäuse des Vorlauftemperaturfühlers
einsetzen (Abb. A, Nr. 7)
3.3 PRÜFEN UND FÜLLEN DER ANLAGE
Die dauerhafte Funktionalität des Produktes
und die Systemleistung hängen stark von
einer ordnungsgemäßen Inbetriebnahme ab.
Wir verweisen auf eine sorgfältige Berücksich-
tigung der technischen Normen EN 14336, VDI
2035 und auf ON H5195-1.
Jeder Heizkreis muss einzeln befüllt, gespült
und entlüftet werden:
Kugelhähne/Absperrventile schließen. Alle
Thermostat-Oberteile mit Bauschutzkappe
schließen. Alle Durchflussanzeiger müssen
komplett geöffnet sein!
Füll- und Entleerschläuche anschließen
und Füll-, Entleer-, Spül- und Entlüftungs-
vorrichtungen öffnen.
Heizkreise einzeln und nacheinander
füllen/spülen.
Den 1. Heizkreis durch öffnen des Ther-
mostat-Oberteils mit der Bauschutzkappe
komplett öffnen. Nach dem Spülen des 1.
Heizkreises die entsprechende Bauschutz-
kappe schließen und den nächsten Kreis

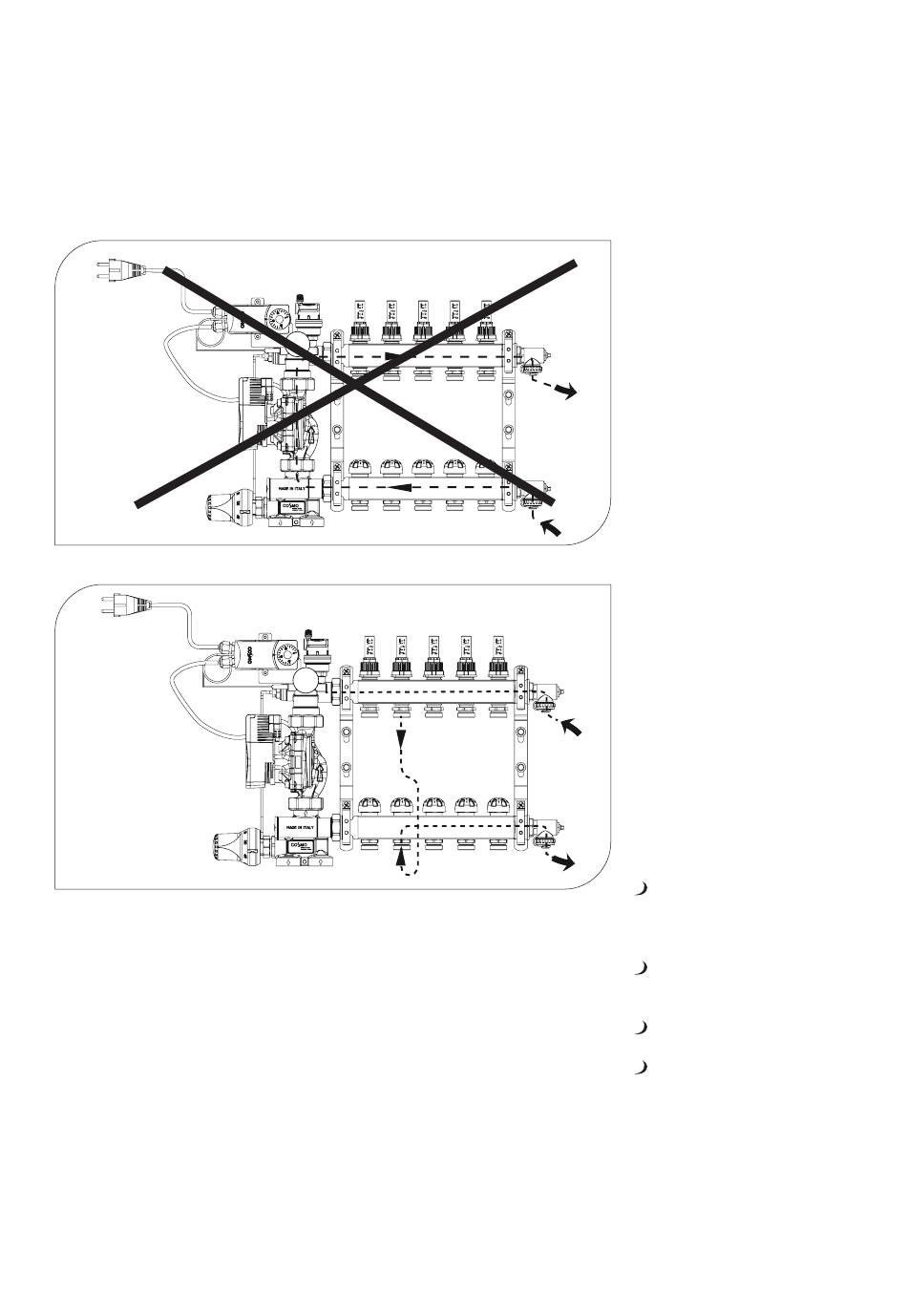

befüllen/spülen. (Abb. C und D)
