Inhaltszusammenfassung für Cosmo SMART CONTROL 2.0

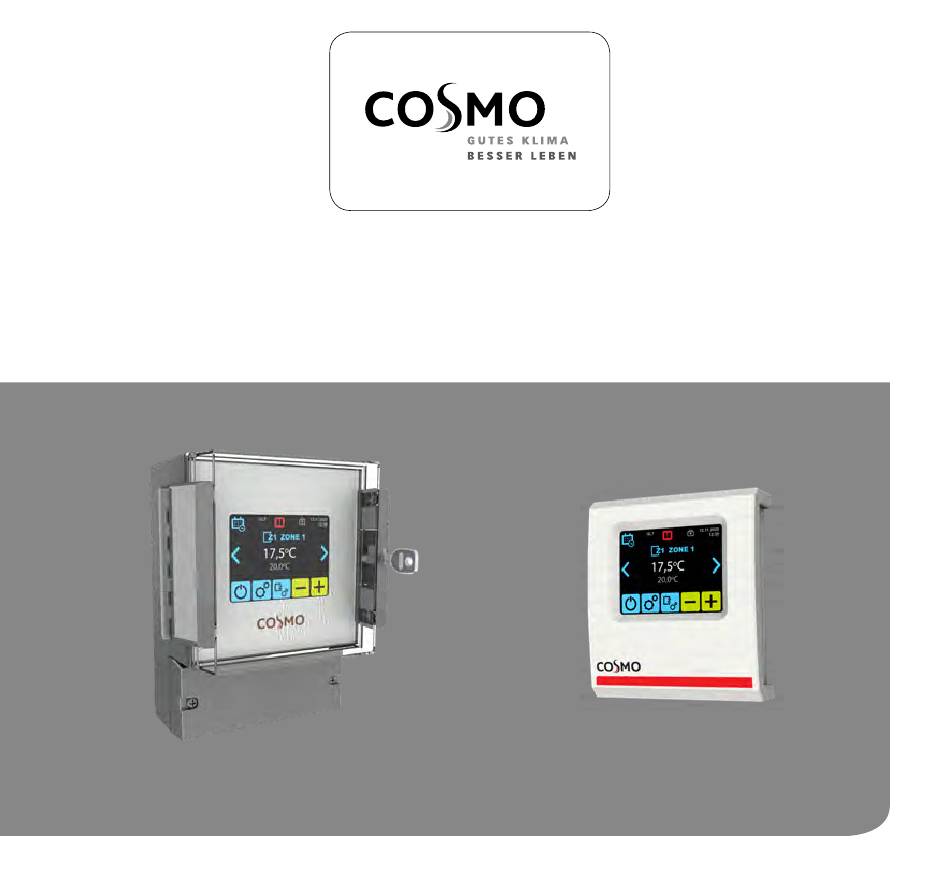

- Seite 1 S M A R T C O N T R O L 2 . 0 T E C H N I S C H E S H A N D B U C H C V S C 6 5 2 0 C V S C 2 0 2 0 57256_CVSC2020_THB_10_2021...
-
Seite 2: Inhaltsverzeichnis
Zone – Gerätestatus ......... 30 Leitfühler ........... 31 Kalender ............ 32 LUFTERHITZER........36 LUFTERHITZER Elektro ......40 LUFTSCHLEIER ........44 10. LUFTSCHLEIER DUO ......47 11. DECKENLUFTVENTILATOR ....50 12. Alarme ............. 53 13. GLT/BUS ........... 54 4 Quartal 2021 SMART CONTROL 2.0... -
Seite 3: Allgemeine Informationen
Die Smart Control ist ein intelligenter Regler mit Wo- chenprogramm, der sich den Bedingungen im Objekt automatisch anpasst. Mit unserer intelligenten SMART CONTROL Steuerung können Sie alle COSMO Geräte integrieren und deren Betrieb mit nur einem Controller steuern. Schneller Zugriff auf Gerätebetriebsparame- ter, wöchentliche Einstellung, intuitive und einfache... - Seite 4 3 . M O N T A G E C V S C 6 5 2 0 Die SMART CONTROL 2.0 Steuerung CVSC2020 verfügt über einen eingebauten Raum-Temperaturfühler. Um eine genaue Messung der Temperatur zu gewährleisten wird die Montage in einer Höhe von ca. 1,5m empfohlen unter Berücksichtigung einer freien Luftzirkulation.
- Seite 5 ANSCHLUSS CVSC6520 UND CVSC2020 C V S C 2 0 2 0 SMART CONTROL 2.0...
-
Seite 6: Anschlussmöglichkeiten Und Elektrische Schaltschemen
Verbindungsmodul SCVM Smart Control Verbindungsmodul externer Temperaturfühler externer Temperaturfühler externer Temperaturfühler Ventil Ventil oder SMART CONTROL STEUERUNG Es besteht die Möglichkeit bis zu 31 SCVM (als Zubehör für die Lufterhitzer oder als Steuerplatine integriert in Luftschleier) anzuschließen. SMART CONTROL 2.0... - Seite 7 Es besteht die Möglichkeit bis zu 31 SCVM (als Zubehör für die Lufterhitzer oder als Steuerplatine unserer Luftschleier) anzuschließen. Der Singalverteiler SV ermöglicht es bis zu 10 Lufterhitzer mit der SCVM zu verbinden und als Gruppe zu steuern. SMART CONTROL 2.0...
- Seite 8 I N S T A L L A T I O N S B E I S P I E L E 4.3 Mehrere COSMO-Verbindungsmodule SCVM (als Luftschleier oder Lufterhitzer) mit externen Temperaturfühlern für lokale Arbeitsweise EC-Motor EC-Motor Luftschleier MONO...
-
Seite 9: Elektrische Schaltschemen
❻ Smart Control Verbindungsmodul 230V/50Hz (Netzspannung Leitung 3-adrig mit mindestens 1,5mm Querschnitt); Motorschutz externe Sicherung 3,15 A Jede Schirmung des Kommunikationskabels muss auf einer Seite mit der Schutzerde (PE) verbunden werden. CVPICRV3S/CVRV3S: A – Wärmemediumzufuhr zum Rücklauf AB – Wärmemediumzufuhr zum Regelventil B – Wärmemediumzufuhr zum Lufterhitzer SMART CONTROL 2.0... - Seite 10 Anschluss des externen Temperaturfühlers an das Smart Control Verbindungsmodul (SCVM) DRV IN DRV OUT 1 2 4 8 16 Y1 FAN EC SCREEN SCREEN max. bis 100m Anschluss von mehreren externen Temperaturfühler an das Smart Control Verbindungsmodul (SCVM) ist möglich in Sequenz von 1,4,16 Stück. SMART CONTROL 2.0...
- Seite 11 Jede Schirmung des Kommunikationskabels muss auf einer Seite mit der Schutzerde (PE) verbunden werden. CVPICRV3S/CVRV3S: Vorsicht! A – Wärmemediumzufuhr zum Rücklauf Beim Anschluss mehrerer Lufterhitzern an das AB – Wärmemediumzufuhr zum Regelventil SMART CONTROL VERBINDUNGSMODUL, B – Wärmemediumzufuhr zum Lufterhitzer das VR-Signal eines(!) Lufterhitzers auf den SIGNALVERTEILER auflegen. SMART CONTROL 2.0...
- Seite 12 ❺ Temperaturfühler TF (Leitung 2-adrig mit mindestens 0,5mm2 Querschnitt, abgeschirmt) ❻ Smart Control Verbindungsmodul 230V/50Hz (Netzspannung Leitung 3-adrig mit mindestens 1,5mm Querschnit) ❼ CDCM Türkontaktschalter ( Steuerung Leitung 2-adrig mit mindestens 0,5mm Jede Schirmung des Kommunikationskabels muss auf einer Seite mit der Schutzerde (PE) verbunden werden. SMART CONTROL 2.0...
- Seite 13 ❻ Smart Control Verbindungsmodul 230V/50Hz (Netzspannung Leitung 3-adrig mit mindestens 1,5mm Querschnitt) Anschluss von mehrenen SCVM an Heizkessel Steuerung - die Signale parallel zum dem Heizkessel anschließen Jede Schirmung des Kommunikationskabels muss auf einer Seite mit der Schutzerde (PE) verbunden werden. SMART CONTROL 2.0...
- Seite 14 E L E K T R S I C H E S C H A LT S C H E M E N Anschlussschema Smart Control mit einem Luftschleier COSMO MONO (SCVM integriert) NÄCHSTES GERÄT DRV IN 1 2 4 8 16 Y1...
- Seite 15 DC – Signalisierung des Türsensorbetriebs OPEN, CLOSE – Signalisierung des Ventil- / Schützbetriebs WORK – Systembetriebssignalisierung R12, R11 – Signalisierung der Stromversorgung 230 V – Sicherungsstatusanzeige SW1 – Adresseneinstellung SW2 – Terminator (SCVM Verbindung) SW3 – Betriebsartenschalter (MASTER/SLAVE Verbindung) SMART CONTROL 2.0...
- Seite 16 E L E K T R S I C H E S C H A LT S C H E M E N Anschlussschema Smart Control mit einem Luftschleier COSMO DUO (SCVM integriert) NÄCHSTES GERÄT DRV IN 1 2 4 8 16 Y1...
- Seite 17 DC – Signalisierung des Türsensorbetriebs OPEN, CLOSE – Signalisierung des Ventil- / Schützbetriebs WORK – Systembetriebssignalisierung R12, R11 – Signalisierung der Stromversorgung 230 V – Sicherungsstatusanzeige SW1 – Adresseneinstellung SW2 – Terminator (SCVM Verbindung) SW3 – Betriebsartenschalter (MASTER/SLAVE Verbindung) SMART CONTROL 2.0...
-
Seite 18: Elektrsiche Schaltschemen
Querschnitt herstellen, abgeschirmt) T3 - Temperaturmessung unter der Decke; Temparaturfühler im SCVMD eingebaut. Verbindungsmodul muss unter der Decke installiert werden. ❹ Klemmdose am COSMO Deckenluftventilator 230V/50Hz (Leitung 5-adrig mit mindestens 1,0 mm Querschnitt); ❺ Temperaturfühler TF (Leitung 2-adrig mit mindestens 0,5 mm Querschnitt, abgeschirmt), T4- Temperaturmessung in den Aufenthaltszone (optional, siehe Seite 13). - Seite 19 ELEKTRSICHE SCHALTSCHEMEN Anschlussschema Smart Control 2.0 mit einem Lufterhitzer Elektro (SCVM integriert) NÄCHSTES GERÄT SCVM... DRV IN 1 2 4 8 16 Y1 screen DRV IN DRV OUT screen 1 2 4 8 16 Y1 L1 L2 L3 N PE...
-
Seite 20: Anschluss Von Mehreren Geräten An Eine Smart Control Steuerung
1 2 4 8 16 Y1 1 2 4 8 16 Y1 1 2 4 8 16 Y1 WICHTIG: Beim letzten Gerät in Verbindung DRV IN/DRV OUT muss der DIP-Schalter SW2 auf der Position T 120 (Rechts) stehen. SMART CONTROL 2.0... - Seite 21 DRV IN 1 2 4 8 16 Y1 Das System ermöglicht zusatzlich die Steuerung per MODBUS in Verbindung mit einem bauseitigem Gebäudemanagementsystem. Letztes Modul: SW2 = rechts. DRV IN DRV OUT 1 2 4 8 16 Y1 SMART CONTROL 2.0...
-
Seite 22: Erste Inbetriebnahme
5. ERSTE INBETRIEBNAHME Wechsel zum vorherigen Bildschirm mit Auswahlbestätigung Änderung der Parameter Navigation im Menü Änderung der Gerätegruppe Änderung der Zonen SMART CONTROL 2.0... -
Seite 23: Sprachauswahl
Sprachauswahl Datum 2021 August Einstellung des Datums ausgewählte Sprache Uhrzeit Zonen Anzahl der Zonen (max. 31) Einstellung der Uhrzeit SMART CONTROL 2.0... - Seite 24 Wechseln Sie zur nächsten Zone, um hier die Richtigkeit der Adresseinstellung, jedes die Geräte zuzuweisen. Gerät soll eine andere Adresse eingestellt haben ob beim letzten Gerät der DIP-Schalter SW2 Ordnen Sie das Gerät einer bestimmten in der Position T120 steht Zone zu. SMART CONTROL 2.0...
- Seite 25 Sollte die Raumtemperatur im CVSC6520 nicht Einstellung der Solltemperatur angezeigt werden (--) bitte prüfen, ob der externe Temperaturfühler TF mit dem Verbindungsmodul SCVM verbunden ist. Stellen Sie die individuelle Adresse für jedes Gerät im SCVM VERBINDUNGSMODUL ein. SCVM VERBINDUNGSMODUL SMART CONTROL 2.0...
-
Seite 26: Hauptbildschirm
Tastendruck - Zonenmenü der Uhrzeit Einstellung des Einstellung der Solltemperatur Suche GLT/BUS-Betriebs Kalender ist aktiv Zonen Steuerpanelsperre 1 2 3 Steuerpanelsperre ist aktiv Gebäudemanagementsystem. Sprache wählen Gebäudeleittechnik (GLT) Betrieb ist aktiv Solltemperatur Raumtemperatur Störung - Alarm SMART CONTROL 2.0... -
Seite 27: Datum
DATUM UHRZEIT Datum Uhrzeit 2021 August Einstellung des Datums Einstellung der Uhrzeit (Stunden = oben, Minuten = unten) SMART CONTROL 2.0... -
Seite 28: Suche
Zone ohne zugeordnete Geräte Das Gerät ist dieser Zone zugeordnet. Das Gerät ist einer anderen Zone zugeordnet. Drücken Sie auf das Symbol um das Gerät einer bestimmten Zone zuordnen. Durch langen Tastendruck wird die SCVM Software-Version angezeigt. SMART CONTROL 2.0... -
Seite 29: Zone Löschen
Sprache Z 01 Zone mit den zugeordneten Geräten Z 02 Zone ohne zugeordnete Geräte RESET AUF WERKSEINSTELLUNGEN reset Z 03 Markierte Zone zum Löschen WICHTIG: Es können nur Zonen ohne Einstellungen wiederherstellen zugeordnete Geräte gelöscht werden. Nein SMART CONTROL 2.0... -
Seite 30: Informationsmenü
Display nicht mehr entsperrt werden! FRAME 8E1 ID - Einstellung der Gerätsadresse: von 1 bis 247 BAUD - Einstellung der Geschwindigkeit der Datenübertragung: 9.600 bis 230.400 bit/s FRAME - Datenformat einstellung: 8N1, 8N2, 8O1, 8O2, 8E1, 8E2 SMART CONTROL 2.0... -
Seite 31: Zonenmenü
Langer Tastendruck Umbenennen ZONE 1 | Zonenmenü ZONE 1 A B C Zone individuell benennen Zone - Raum-Frost- Zone - Umbenennung Schutz (Antifreeze) A B C Zone - Auswahl des Zone - Gerätestatus Leitfühlers Zone - Kalender SMART CONTROL 2.0... - Seite 32 100% Ventilatorleistung Gerät deaktiviert ausgeschaltet Die Geräte arbeiten bis zur Überschreitung der – außer Betrieb eingestellten Solltemperatur für den Frostschutz. WICHTIG: Die Einstellungen gelten für eine bestimmte Zone. Der Frost-Schutz muss für jede Zone einzeln eingestellt werden. SMART CONTROL 2.0...
-
Seite 33: Leitfühler
Betriebsregelung jedes Gerätes gemäß Temperaturfühler am Gerät. Es ist auch möglich, die Angaben des Fühlers zu korrigieren. WICHTIG: Die Einstellungen gelten für eine bestimmte Zone. Für jede Zone muss ein Leitfühler einzeln ausgewählt werden. SMART CONTROL 2.0... -
Seite 34: Kalender
Kopieren der Aufgaben zu einer anderen Zone Aufgabe – SYSTEM ON WICHTIG: 7:00AM Die Einstellungen gelten für eine Aufgabe – SYSTEM OFF 7:00AM bestimmte Zone. Der Kalender muss für jede Zone Übergang zum nächsten Tag einzeln eingestellt werden. SMART CONTROL 2.0... - Seite 35 In diesem Beispiel wird das SYSTEM um 16:15 Uhr eingeschaltet und die Geräte werden die Temperatur ausgeschaltet. C halten. DAS SYSTEM WIRD AUSGESCHALTET - BIS ZUR NÄCHSTEN AUFGABE. DAS SYSTEM WIRD MIT GEWÜNSCHTEN EINSTELLUNGEN BETRIEBEN - BIS ZUM BEGINN DER NÄCHSTEN AUFGABE SMART CONTROL 2.0...
-
Seite 36: Kalender - Kopieren Der Aufgaben
Für die markierte Tage werden die Einstellungen vom Montag kopiert Der Tag, für den der Betriebsplan des Gerätes schon programmiert wurde und für den die Einstellungen vom Montag kopiert werden sollen Keine Aufgaben sind für den Tag eingestellt SMART CONTROL 2.0... - Seite 37 Für die markierkte Zone werden die Einstellungen von Zone Z1 kopiert Die Zone, für die der Betriebsplan des Gerätes schon programmiert wurde und für die die Einstellungen von der Zone Z1 kopiert werden sollen Keine Aufgaben sind für diese Zone eingestellt SMART CONTROL 2.0...
-
Seite 38: Lufterhitzer
Kühlen -das Ventil wird geöffnet wenn die Geräteinformation Ist-Temperatur höher als die Solltemperatur ist Belüftung - der Regelventil ist geschlossen, ununterbrochener Ventilatorbetrieb auf eingestellter Leistung Auto – automatische Anpassung der Ventilatorleistung je nach Soll- und Ist-Temperatur Manuell – Ventilatorbetrieb mit konstanter eingestellter Ventilatorleistung SMART CONTROL 2.0... -
Seite 39: Einstellung Der Ventilatorleistung
Bei einer Einstellung der MINIMALEN Ventilatorleistung weiter. Ausschalten des Ventilators mit Ventilatorleistung auf OFF wird nach einstellen auf OFF. Erreichen der Soll-Temperatur der Ventilator ausgeschaltet, Infolge der dann ausbleibenden Luftumwälzung raten wir von dieser Einstellung (OFF) ab. SMART CONTROL 2.0... - Seite 40 Temperaturfühler Externer Temperaturfühler angeschlossen an das SCVM Verbindungsmodul in unmittelbarer Nähe zum Gerät ausgestattet sein. Aktivierung der Luftschichtung Einstellung der Temperaturdifferenz (die Differenz zwischen der Temperatur unter der Decke und der Solltemperatur) Auswahl der Lufterhitzer, die im Luftschichtungsbetrieb arbeiten SMART CONTROL 2.0...
- Seite 41 ABLESUNGEN LUFTERHITZER Ablesungen Temperatur unter der Decke Raumtemperatur Regelventil ON/OFF Um die Temperaturen beim Gerät abzulesen, muss ein externer Temperaturfühler an das SCVM Verbindung- smodul angeschlossen sein. SMART CONTROL 2.0...
-
Seite 42: Lufterhitzer Elektro
Einstellung der Luftleistung – 3 stufig der Ventilator- und Heizleistung je nach Soll- und Ist-Temperatur Einstellung der Heizleistungs-Stufe Manuell – manuelle Einstellung Auswahl der Betriebsart der Ventilator- und Heizleistung. Luftschichtung Belüftung - die Heizung ist ausgeschaltet, ununterbrochener Ventilatorbetrieb auf Ablesungen eingestellter Leistung. SMART CONTROL 2.0... - Seite 43 Einstellung der Ventilatorleistung - Betriebsart Heizleistungseinstellung - 3 stufig Manuell In der Betriebsart MANUELL arbeitet der Ventilator Heizleistungseinstellung - 2 stufig nach Erreichen der Solltemperatur mit der eingestellten Ventilatorleistung weiter. Ausschalten des Ventilators mit einstellen auf OFF. SMART CONTROL 2.0...
- Seite 44 SCVM Verbindungsmodul in unmittelbarer Nähe zum Gerät) ausgestattet sein. Aktivierung der Luftschichtung Einstellung der Temperaturdifferenz (die Differenz zwischen der Temperatur unter der Decke und der Solltemperatur) Auswahl der Lufterhitzer, die im Luftschichtungsbetrieb arbeiten SMART CONTROL 2.0...
- Seite 45 ABLESUNGEN LUFTERHITZER EL Ablesungen Temperatur unter der Decke Raumtemperatur aktuelle Heizleistung Um die Temperaturen beim Gerät abzulesen, muss ein externer Temperaturfühler an das SCVM Verbindungsmodul angeschlossen sein. SMART CONTROL 2.0...
-
Seite 46: Luftschleier
Gerätes. Der Thermostat schaltet nur das Ablesungen Heizsignal (Ventil) Heizen – das Ventil wird geöffnet wenn die Ist- Frostschutz - Antifreeze Temperatur niedriger als die Solltemperatur ist Belüftung – das Ventil ist geschlossen, der Luftschleier arbeitet auf eingestellter Stufe in DAUERBETRIEB SMART CONTROL 2.0... - Seite 47 OFF eingestellt werden werden. Es ist möglich den Wert „∞ ” (DAUER- BETRIEB) einzustellen - das Venti ist ständig geöffnet Achtung Die Verzögerungszeit der Regelventilabschal- tung muss kürzer als die Verzögerungszeit der Ventilatorausschaltung sein. SMART CONTROL 2.0...
- Seite 48 ON/OFF ein TF-Temperaturfühler (Zubehör) an die T3-Sensor- klemmen angeschlossen und in unmittelbarer Nähe Um die Temperaturen ablesen zu können, muss ein (ideal im Ausblasbereich des Luftschleiers) montiert externer TF-Temperaturfühler an das SCVM Verbin- werden. dungsmodul angeschlossen werden. SMART CONTROL 2.0...
-
Seite 49: Luftschleier Duo
Einstellung der Verzögerungszeit Heizsignal (Ventil) Heizen – das Ventil wird geöffnet wenn die Ist- Ablesungen Temperatur niedriger als die Solltemperatur ist Frostschutz - Antifreeze Belüftung – das Ventil ist geschlossen, der Luftschleier arbeitet auf eingestellter Stufe in DAUERBETRIEB SMART CONTROL 2.0... - Seite 50 Thermostat (abhängig von der Betriebsart K1/ ausgeschaltet werden - man muss OFF aktiviert K2) kann der Ventilator des Türluftschleiers auf werden. der eingestellten Leistung eine bestimmte Zeit lang weiter arbeiten oder sich ausschalten - dazu muss er auf OFF eingestellt werden. SMART CONTROL 2.0...
-
Seite 51: Einstellung Der Verzögerungszeit
Bereich von 0:00 bis 10:00 Minuten in 30-Sekunden-Schritten eingestellt werden. Es ist möglich den Wert „∞ ” einzustellen, das Ventil ist ständig geöffnet. Die Verzögerungszeit der Regelventilabschaltung muss kürzer als die Verzögerungszeit der Ventilatorausschaltung sein. SMART CONTROL 2.0... -
Seite 52: Deckenluftventilator
Raumtemperatur Einstellung der Luftleistung – 3 stufig Regelventil ON/OFF Auswahl der Betriebsart Um die Temperaturen beim Gerät ablesen zu können Ablesungen muss ein externer TF-Temperaturfühler an den SCVM Verbindungsmodul angeschlossen werden. Einstellung des Manuell-Betriebs Einstellung des Auto-Betriebs SMART CONTROL 2.0... - Seite 53 Reicht die geförderte Wärmemenge nicht aus, den unteren Raum- und Aufenthaltsbereich zu beheizen, schalten sich Lifterhitzer LH zu. Manuell – Deckenluftventilator arbeitet im ON/ OFF Betrieb. Wenn die Temperatur unter der Decke höher als die Solltemperatur ist. SMART CONTROL 2.0...
- Seite 54 Einstellung der Temperaturdifferenz (Differenz zwischen Der Deckenluftventilator im ON/OFF Betrieb. Er arbeit- der Temperatur unter der Decke und unterem Raum-/ et, wenn die Temperatur unter der Decke höher als Aufenthaltsbereich), bei der sich der Deckenluftventila- die Solltemperatur ist. tor einschaltet. SMART CONTROL 2.0...
-
Seite 55: Alarme
Adresse angeschlossen. automatisch zurückgesetzt wird. Nehmen Sie die Adressierung 21 - DUO heater not connected entsprechend neu vor. Es gibt keine Kommunikation 07/08 - Temperature sensor T3/T4 zwischen dem Verbindungsmodul Temperaturfühler prüfen. des Lufterhitzers und dem SMART CONTROL 2.0... -
Seite 56: Glt/Bus
13. GLT/BUS Anschluss und Regelung der SMART CONTROL 2.0 Der Anschluss an GMS/GLT-Systeme (Gebäudemanagementsystem/Gebäudeleittechnik) ist auf zwei Arten möglich: über die SMART CONTROL 2.0 (Version 1) oder über das SMART CONTROL Verbindungsmodul (Version 2). Version 1 Version 2 Kommunikationsparameter: Kommunikationsparameter:... - Seite 57 SMART CONTROL 2.0...
- Seite 58 SMART CONTROL 2.0...
- Seite 59 SMART CONTROL 2.0...
- Seite 60 57256_CVSC2020_THB_10_2021...
