9. HEIZUNG
Heizkreis ausgeschaltet bedeutet, dass die Heizkreispumpe abgeschaltet und der Mischer zuge-
fahren wird. Schnellaufheizung bedeutet, dass mit der Vorlaufmaximaltemperatur geheizt wird.
Wenn der Außentemperatursensor ausfällt, wird eine Fehlermeldung generiert. Für die Dauer
des Ausfalls gilt im Modus Kennlinie und Gerade die Vorlaufmaximaltemperatur -5 K als
Vorlaufsolltemperatur.
Mit den Einstellkanälen TVorlmax und TVorlmin können die Maximal- und Minimaltemperatu-
ren für die Vorlaufsolltemperatur eingestellt werden.
Mit dem Modus Konstant wird auf eine konstante Vorlaufsolltemperatur geregelt, die mit dem
Parameter TVorlaufsoll eingestellt werden kann.
Vorlaufsolltemperatur = TVorlaufsoll + Fernversteller + Tageskorrektur oder Nachtabsenkung
HINWEIS:
Der Regler arbeitet mit einer gemittelten Außentemperatur.
Mit dem Modus Kennlinie errechnet der Regler eine Vorlaufsolltemperatur anhand der
Außentemperatur und der ausgewählten Heizkurve. In beiden Fällen wird darauf sowohl der Kor-
rekturwert des Fernverstellers als auch die Tageskorrektur oder Nachtabsenkung addiert.
Vorlaufsolltemperatur = Kennlinientemperatur + Fernversteller + Tageskorrektur oder Nachtabsenkung.

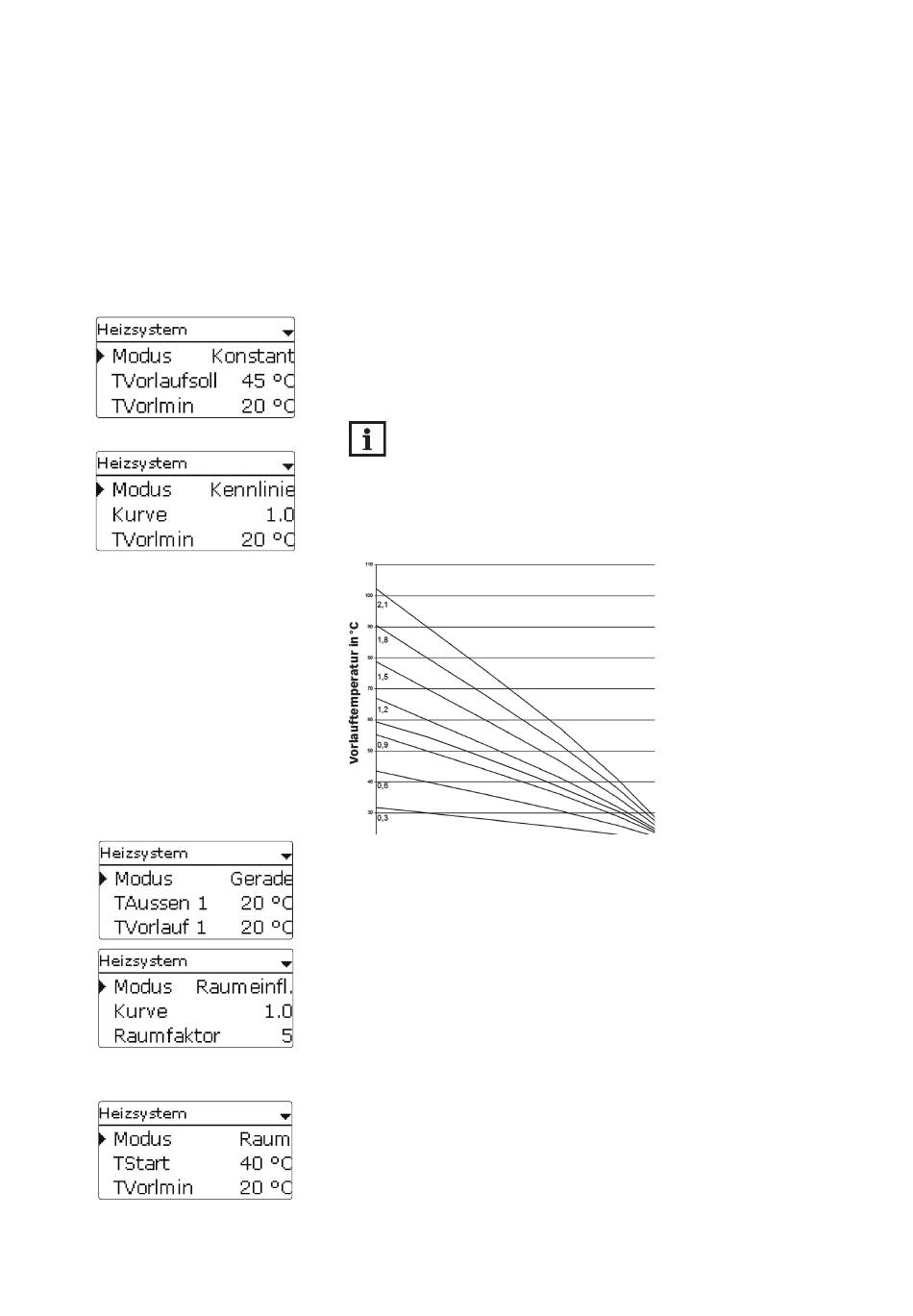

Heizkennlinien
1,0 1,0
Außentemperatur in °C
Im Modus Gerade wird die Kennlinie für die Vorlauftemperatur in Abhängigkeit von der Außen-
temperatur durch 2 Punkte festgelegt. Bei Temperatur TAussen 1 beträgt die Vorlaufsolltem-
peratur TVorlauf 1. Bei Temperatur TAussen 2 beträgt die Vorlaufsolltemperatur TVorlauf 2.
Der Regler berechnet die daraus resultierende Kennlinie automatisch.
Im Modus Raumeinfl. wird die witterungsgeführte Vorlaufsolltemperatur um eine bedarfsab-
hängige Raumregelung erweitert. Mit dem Parameter Raumfaktor kann eingestellt werden,
wie stark der Raumeinfluss berücksichtigt wird.
Der Regler errechnet die Vorlaufsolltemperatur wie im Modus Kennlinie zuzüglich des Raumein-
flusses: Vorlaufsolltemperatur = Solltemperatur + Fernversteller + Tageskorrektur oder Nachtab-
senkung + Raumeinfluss.
Um die Abweichung der Raumtemperatur von der eingestellten Raumsolltemperatur zu berech-
nen, benötigt der Regler mindestens einen Raumthermostaten vom Typ Sensor. Die Einstellun-
gen dafür können im Untermenü Raumtherm. gemacht werden.
Im Modus Raum berechnet der Regler die Vorlaufsolltemperatur nur nach der Raumtemperatur,
ohne Berücksichtigung der Außentemperatur.
Tag-/Nachtkorrektur und Timer werden ausgeblendet.
Der Startwert für die Vorlaufsolltemperatur kann mit dem Parameter TStart festgelegt werden.
Um die Abweichung der Raumtemperatur von der eingestellten Raumsolltemperatur zu berech-
nen, benötigt der Regler mindestens einen Raumthermostaten (siehe Seite 62). Die Einstel-
lungen dafür können im Parameter Raumtherm. (1 ... 5) gemacht werden. Dazu Sensor im
Einstellkanal Typ auswählen.
Die Einstellungen aller aktivierten Raumthermostate werden berücksichtigt. Der Regler berech-
net dafür den Mittelwert der gemessenen Abweichungen und korrigiert die Vorlaufsolltempera-
tur entsprechend.
70
60
50
40
30
20
