58

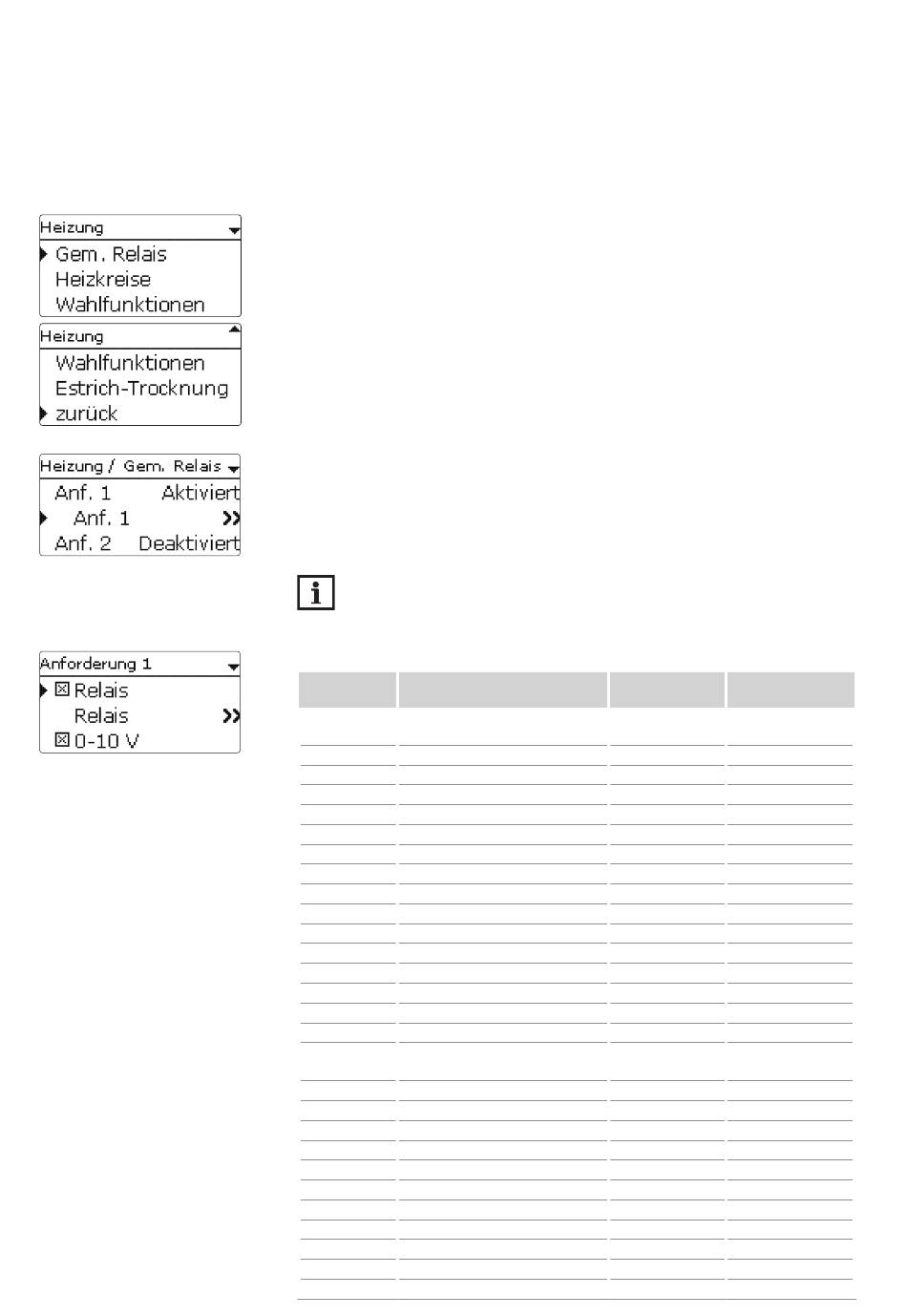

9. HEIZUNG

In diesem Menü können alle Einstellungen für den Heizungsteil der Anlage bzw. die Heizkreise
gemacht werden.
9.1

GEMEINSAME RELAIS

Unter diesem Menüpunkt können Einstellungen für Wärmeerzeuger gemacht werden, die für
mehrere Heizkreise und deren Wahlfunktionen gemeinsam genutzt werden.
Gemeinsame Relais stehen in den Heizkreisen und in den Wahlfunktionen des Heizungsmenüs
als Auswahlmöglichkeit unter Virtuell in der Relaisauswahl zur Verfügung. So können mehrere
Heizkreise und Wahlfunktionen (Heizung) dieselbe Wärmequelle anfordern.
HINWEIS:
Damit die gemeinsamen Relais in den Heizkreisen und Wahlfunktionen zur Verfügung
stehen, die Aktivierung und Einstellung der gemeinsamen Relais als Erstes vornehmen.
Heizung / Gem. Relais
Einstellkanal Bedeutung
Anf. 1 (2) Anforderung 1 (2)
Relais Option Relais
Relais Untermenü Relais
Relais Auswahl Relais
Kesselsch. min Option Kesselschutz min
TMin Kesselmindesttemperatur
Kesselsch. max Option Kesselschutz max
TMax Kesselmaximaltemperatur
Sen. Kessel Auswahl Kesselsensor
0-10 V Option 0-10 Volt
0-10 V Untermenü 0-10 Volt
Ausgang Auswahl Ausgang
TSoll 1 Untere Kesseltemperatur
Volt 1 Untere Spannung
TSoll 2 Obere Kesseltemperatur
Volt 2 Obere Spannung
Dauerspan- Option Dauerspannung
nung
Volt Wert der Dauerspannung
TMin Minimalwert Kesselsolltemperatur
TMax Maximalwert Kesselsolltemperatur 11 ... 90 °C
Erhöhung für Vorlaufsoll
DTVorlauf
Sen. Vorlauf Option Vorlaufsensor
Sensor Zuweisung Vorlaufsensor
Intervall Überwachungsintervall
Hysterese Hysterese für Korrektur
Korrektur Korrektur für Spannungssignal
Mindestlaufz. Option Mindestlaufzeit
tMin Mindestlaufzeit
Einstellbe-
Werkseinstellung
reich / Auswahl
Aktiviert, Deak- Deaktiviert
tiviert
Ja, Nein Nein
- -
systemabhängig systemabhängig
Ja, Nein Nein
10 ... 90 °C 55 °C
Ja, Nein Nein
20 ... 95 °C 90 °C
systemabhängig S4
Ja, Nein Nein
- -
-, A, B, C, D -
10 ... 85 °C 10 °C
1,0 ... 10,0 V 1,0 V
15 ... 90 °C 80 °C
1,0 ... 10,0 V 8,0 V
Ja, Nein Nein
0,1 ... 9,9 V 2,0 V
10 ... 89 °C 10 °C
80 °C
0 ... 20 K 5 K
Ja, Nein Nein
systemabhängig S4
10 ... 600 s 30 s
0,5 ... 20,0 K 1,0 K
0,0 ... 1,0 V 0,1 V
Ja, Nein Nein
0 ... 120 min 10 min
